Questões de Concurso sobre NBR 8160 – Sistemas prediais de esgoto sanitário – Projeto e execução
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
508
questões
encontradas
20
Mais recentes
Nos sistemas hidráulicos residenciais existe uma peça fundamental que é responsável por conectar a cuba da pia, tanque ou lavatório à tubulação de esgoto, evitando o retorno de odores desagradáveis e garantindo o escoamento da água. Estamos falando do(a)
A
curva.
B
joelho.
C
cruzeta.
D
sifão.
E
registro geral.
Durante a fase de alvenaria e acabamento, o pedreiro deve realizar os rasgos e passagens de tubulações observando critérios técnicos que não comprometam a estrutura ou o fluxo dos fluidos. Sobre as instalações prediais, assinale a alternativa correta.
A
Os eletrodutos de instalações elétricas podem ser instalados dividindo o mesmo conduto das tubulações de água quente, desde que devidamente isolados com fita autofusão.
B
As tubulações de esgoto sanitário devem manter uma declividade mínima constante, geralmente de um por cento, para garantir o escoamento dos efluentes por gravidade.
C
A vedação das juntas de tubos de PVC - Policloreto de Vinila para água fria deve ser feita utilizando-se exclusivamente argamassa de cimento puro para evitar vazamentos.
D
As caixas de inspeção de esgoto devem ser seladas permanentemente com concreto magro após a instalação, impedindo o acesso para manutenções futuras e odores.
Analise as afirmativas abaixo no contexto de redes de esgoto.
1. ligação predial é a tubulação da rede coletora que recebe contribuição de esgoto dos coletores prediais em qualquer ponto ao longo de seu comprimento.
2. poço de visita é uma câmara visitável através de abertura existente em sua parte superior, destinada à execução de trabalhos de manutenção.
3. sifão invertido é o trecho rebaixado com escoamento sob pressão, cuja finalidade é transpor obstáculos, depressões do terreno ou cursos d’água.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 2.
B
São corretas apenas as afirmativas 1 e 2.
C
São corretas apenas as afirmativas 1 e 3.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas as afirmativas 1, 2 e 3.
Caso parte da tubulação seja assentada acima da linha de carga total efetiva, mas abaixo da linha de carga total absoluta, devem ser instaladas ventosas entre o ponto A e B para promover a extração automática do ar na tubulação.
C
Certo
E
Errado

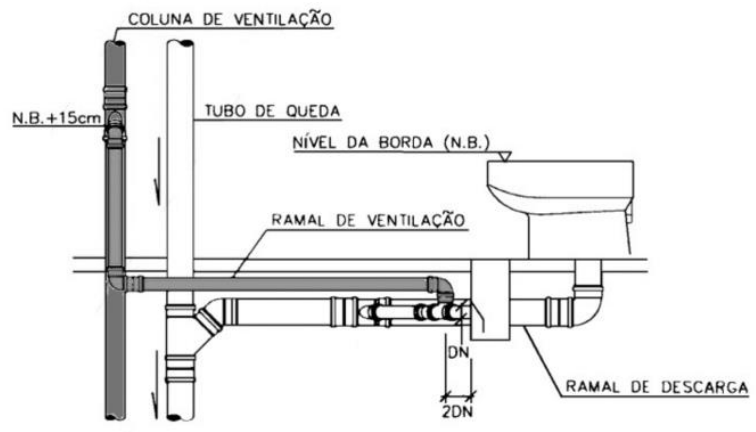

Na figura a seguir, ilustra-se parte da instalação sanitária de um banheiro, indicando-se o nível da borda (NB) de um vaso sanitário.
(Adaptado da NBR 8160)
Nessa instalação, o diâmetro mínimo e a inclinação mínima do ramal de descarga indicado, desconsiderando qualquer cálculo para dimensionamento, valem, respectivamente,
A
75 mm e 1%.
B
75 mm e 2%.
C
100 mm e 1%.
D
100 mm e 2%.
E
125 mm e 1%.
Em uma rede coletora de esgoto sanitário projetada para um loteamento urbano, os tubos operam em regime de escoamento uniforme e permanente, em conduto livre. Para a vazão final, deseja-se verificar a condição máxima admissível de enchimento da tubulação. Sabendo que o diâmetro nominal do coletor é de 800 mm, assinale a alternativa que indica corretamente a altura máxima permitida da lâmina d’água, conforme critérios usuais de projeto.
A
400 mm.
B
600 mm.
C
640 mm.
D
720 mm.
A NBR 9649 (ABNT, 1986) fixa as condições exigíveis na elaboração de projeto hidráulico-sanitário de redes coletoras de esgoto sanitário, funcionando em lâmina livre, observada a regulamentação específica das entidades responsáveis pelo planejamento e desenvolvimento do sistema de esgoto sanitário. Para a elaboração dessa modalidade de projeto, faz-se necessário o conhecimento de seus elementos constituintes.
Considerando a norma citada, assinale a alternativa CORRETA.
A
O coletor de esgoto recebe contribuição de esgoto dos coletores prediais apenas em sua extremidade de montante.
B
A ligação predial se inicia a montante do limite do terreno e estende-se até o coletor de esgoto.
C
A tubulação emissária recebe esgoto exclusivamente em sua extremidade de montante.
D
O trecho é um segmento de coletor, coletor tronco, interceptor ou emissário, iniciado à montante de singularidades sucessivas.
Identifique abaixo as afirmativas verdadeiras ( V ) e falsas ( F ) no contexto relacionado às redes coletoras de esgoto sanitário.
( ) Sifão invertido é o trecho rebaixado com escoamento sob pressão, cuja finalidade é transpor obstáculos, depressões do terreno ou cursos d’água.
( ) Ligação predial é o trecho do coletor predial compreendido entre o limite do terreno e o coletor de esgoto.
( ) Coletor-tronco é a tubulação da rede coletora que recebe apenas contribuição de esgoto de outros coletores.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
V • V • V
B
V • V • F
C
V • F • V
D
V • F • F
E
F • V • F
Ano:
2026
Banca:
Objetiva Concursos
Considerando o comportamento físico do esgoto sanitário nas tubulações, no que se refere ao dimensionamento, ao funcionamento e à segurança do sistema, assinalar a alternativa CORRETA.
A
Para facilitar o escoamento e para que se possa direcionar o fluxo do esgoto, deve-se utilizar junções e curvas de 30 graus. As curvas de 45 graus devem ser utilizadas somente na transição da vertical para a horizontal.
B
A presença de fechos hídricos nos sifões impede completamente a transmissão de pressões dinâmicas, tornando desnecessário o uso de ramais de ventilação em sistemas verticais.
C
O escoamento do esgoto ocorre sob regime de conduto livre, ou seja, a pressão interna (Pi) da tubulação deve ser igual a pressão da atmosfera. O escoamento se dá pela declividade do tubo (i em %), pela ação da gravidade. Portanto, os aparelhos sanitários estão a montante, e o coletor público deve estar a jusante, caso contrário, não haverá escoamento.
D
Em função da variação de densidade do esgoto e do gradiente de pressão nas colunas verticais, é comum o aparecimento de golpe de aríete, o que exige a instalação de dispositivos de alívio instantâneo de pressão.
Ano:
2026
Banca:
Instituto AOCP
Um aluno apresenta a seguinte dúvida de projeto sobre um sistema de esgoto predial:
“Professor, no subcoletor do térreo (sob o piso), eu tenho um trecho horizontal DN 100 com 18 m até a caixa de inspeção. Por causa da altura disponível, eu consegui colocar só 0,5% de declividade (0,005 m/m) e, para desviar de dois pilares, usei duas curvas de 90° na horizontal. Isso pode ou a norma exige outra coisa?”
De acordo com as normas vigentes, assinale a alternativa que apresenta a resposta correta para a pergunta do aluno.
A
Pode: para DN 100, declividade de 0,5% é aceitável se houver caixa de inspeção no final do trecho; curvas de 90° na horizontal são permitidas sem restrição.
B
Não pode: para DN 100, a declividade mínima é 2%; além disso, qualquer mudança de direção deve ser feita com peças de 90° para “garantir velocidade”.
C
Não pode: em trechos horizontais, recomenda-se declividade mínima de 1% para DN ≥ 100, e a declividade máxima a considerar é 5%; além disso, mudanças de direção em trechos horizontais devem ser feitas com peças de ângulo central ≤ 45°.
D
Pode: a norma só limita a declividade máxima (5%), não existe valor mínimo; logo 0,5% atende.
E
Pode: se o prédio for residencial, a norma permite exceção para DN 100 com declividade menor que 1% quando o trecho tiver até 20 m.
Ano:
2026
Banca:
Instituto AOCP

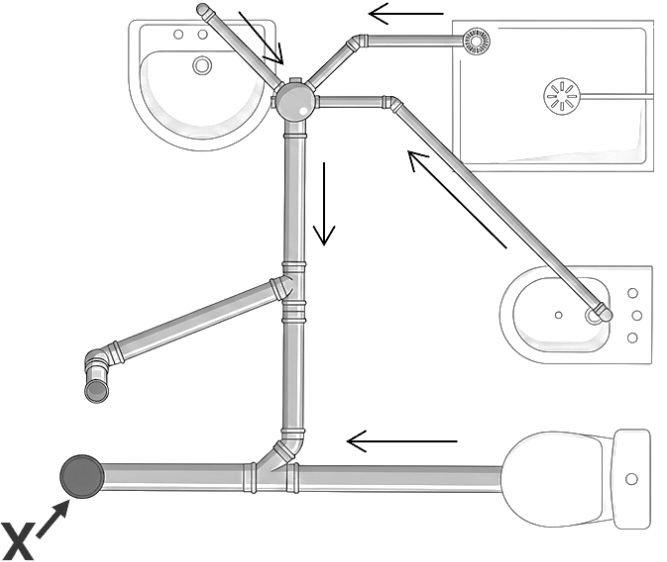

Em uma aula da disciplina de Instalações Prediais, o professor apresenta aos alunos o esquema de um sistema predial de esgoto sanitário de uma edificação residencial, contemplando pia, lavatório, bidê e vaso sanitário. Na figura a seguir, o trecho indicado por “X” corresponde a um componente específico do sistema, cuja correta identificação é fundamental para o adequado funcionamento hidráulico da rede.
Com base nas normas técnicas brasileiras e nos critérios de projeto de instalações prediais de esgoto sanitário, assinale a alternativa que indica corretamente o nome do componente representado em “X”.
A
Ramal de descarga.
B
Tubo de queda.
C
Caixa sifonada.
D
Ramal de ligação horizontal.
E
Coluna de ventilação.
Segundo a NBR 8160 (ABNT, 1999), o fecho hídrico, em um desconector de instalações sanitárias, tem a função de:
A
aumentar a pressão interna da tubulação.
B
diminuir o consumo de água nos aparelhos.
C
impedir a passagem de gases do esgoto para o ambiente.
D
reduzir a velocidade de escoamento da água.
E
servir como dispositivo de recalque.
Nos sistemas prediais de esgoto sanitário, o correto funcionamento das instalações depende da presença de dispositivos que evitem a propagação de gases e odores provenientes da rede de esgoto para o interior da edificação. Nesse contexto, considere o papel do sistema de ventilação e dos sifões instalados nos aparelhos sanitários. Assinale a alternativa que apresenta corretamente a função conjunta desses elementos no sistema predial de esgoto sanitário.
A
A ventilação tem a função de aumentar a velocidade de escoamento do esgoto, enquanto os sifões permitem a saída de gases da tubulação.
B
A ventilação impede o retorno de gases provenientes da rede de esgoto e os sifões aumentam a pressão interna das tubulações.
C
A ventilação contribui para manter o equilíbrio de pressões no interior das tubulações, evitando a perda do fecho hídrico dos sifões, que impedem a passagem de gases para o ambiente.
D
A ventilação substitui a função dos sifões, sendo suficiente para impedir o retorno de gases provenientes do sistema de esgoto.
Pretende-se construir um aterro sanitário que atenda a um município com população de 32.000 habitantes. Um correto dimensionamento das valas de aterramento a serem abertas e operadas é de fundamental importância para a operação adequada do aterro. Os parâmetros básicos que determinam as dimensões da vala podem ser enumerados da seguinte forma: população a ser atendida, contribuição per capita de lixo, densidade dos resíduos a serem aterrados, material de recobrimento e horizonte de projeto. De acordo com os dados abaixo, calcule o que se pede e escolha a alternativa correta:
- O volume total dos resíduos a serem aterrados, volume total das valas a serem abertas e a área líquida do terreno para o aterro sanitário, considerando somente a locação das valas.
Dados:
Horizonte de projeto H = 10 anos;
Taxa de crescimento populacional Tc = 0% aa (assumindo crescimento estagnado);
Contribuição per capita C = 0,5kg/hab x dia;
Densidade da massa de lixo aterrada D = 0,25ton/m³;
Percentual de material de recobrimento R = 30 %
População Local Pl = 32.000 habitantes
Fórmulas:
Produção diária: P = (Pl x C)/1.000 (ton/dia);
Produção anual: PA = P x 365 (ton/ano);
Produção total em 10 anos: P10A = 10 x PA (ton);
Volume de Resíduos a serem aterrados: VR = (P10A/D) (m³);
Volume Total das Valas a serem abertas: VT = 1,3 x VR (m³);
Profundidade das Valas: H = 2,00m;
Área líquida do aterro para acomodar as valas: AL = (VT/H) (m2);
Área líquida em hectares: ALH = (AL/10.000) (ha).
A
Volume total dos resíduos, VR= 233.600,00m3 , Volume total das valas, VT = 303.680,00m3 e ALH = 15,184ha.
B
Volume total dos resíduos, VR = 233.600,00 m³, Volume total das valas, VT = 303.680,00m³, e ALH = 15,184ha.
C
Volume total dos resíduos, VR= 423.400,00m³, Volume total das valas, VT = 555.200,00m³; e ALH = 35,613ha.
D
Volume total dos resíduos, VR= 568.700,00m³, Volume total das valas, VT = 738.400,00m³, e ALH = 44,819ha.
O gráfico precedente representa, de forma esquemática, as curvas características de uma bomba centrífuga (curva da bomba) e de um sistema de recalque de esgotos (curva do sistema), com a altura manométrica (H) variando em função da vazão (Q). Durante o dimensionamento de uma estação elevatória de esgotos, busca-se garantir que o conjunto motobomba opere com máxima eficiência e estabilidade hidráulica.
Com base nas informações apresentadas, assinale a opção correta.
A
Quando se instala uma bomba em paralelo, o ponto de operação é deslocado para maiores alturas e menores vazões, devido ao aumento da energia total disponível.
B
O ponto de operação ocorre quando a bomba fornece a maior altura possível, independentemente da curva do sistema.
C
O ponto de operação é definido pela interseção entre a curva da bomba e a curva do sistema, representando a vazão e a altura manométrica reais de funcionamento do conjunto.
D
Para aumentar a eficiência, deve-se escolher uma bomba cuja curva característica permaneça abaixo da curva do sistema, reduzindo a potência consumida.
E
O aumento da rugosidade da tubulação faz que a curva da bomba se desloque para cima, resultando em maior altura manométrica para a mesma vazão.
Conforme a ABNT NBR 8160:1999, as caixas sifonadas especiais, quando cilíndricas, devem ter o diâmetro interno de 0,30m, e quando prismáticas de base poligonal, devem permitir na base a inscrição de um círculo de diâmetro:
A
0,25m.
B
0,30m.
C
0,35m.
D
0,40m.
Nas extremidades de sifões invertidos, o projetista deve utilizar obrigatoriamente tubo de inspeção e limpeza (TIL).
C
Certo
E
Errado
Todos os trechos horizontais previstos no sistema de coleta e transporte de esgoto sanitário devem possibilitar o escoamento dos efluentes por gravidade, devendo, para isso, apresentar uma declividade constante.
Desta forma, recomendam-se as seguintes declividades mínimas:
• ............. para tubulações com diâmetro nominal igual ou inferior a 75;
• ............. para tubulações com diâmetro nominal igual ou superior a 100.
Assinale a alternativa que completa correta e sequencialmente as lacunas do texto.
A
5% • 2%
B
2% • 1%
C
1% • 2%
D
1% • 0,5%
E
0,5% • 1%
Conforme a NBR 8160:2022, a declividade mínima recomendada para ramais de esgoto predial em tubos de PVC com diâmetro de 100 mm é de:
A
0,5%.
B
0,8%.
C
1,0%.
D
1,5%.
E
2,0%.
Segundo a ABNT NBR 8160:1999, a ventilação nas instalações prediais de esgoto sanitário tem como função principal:
A
Aumentar a pressão interna da tubulação.
B
Eliminar totalmente odores provenientes da rede pública.
C
Evitar o esvaziamento do fecho hídrico dos sifões.
D
Realizar a renovação do ar dentro dos ambientes sanitários.
E
Aumentar a velocidade do escoamento dos efluentes.
