Questões de Concurso sobre NBR 8160 - ABNT
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
170
questões
encontradas
20
Mais recentes
Conforme a NBR 8160:2022, a declividade mínima recomendada para ramais de esgoto predial em tubos de PVC com diâmetro de 100 mm é de:
A
0,5%.
B
0,8%.
C
1,0%.
D
1,5%.
E
2,0%.
Segundo a ABNT NBR 8160:1999, a ventilação nas instalações prediais de esgoto sanitário tem como função principal:
A
Aumentar a pressão interna da tubulação.
B
Eliminar totalmente odores provenientes da rede pública.
C
Evitar o esvaziamento do fecho hídrico dos sifões.
D
Realizar a renovação do ar dentro dos ambientes sanitários.
E
Aumentar a velocidade do escoamento dos efluentes.
Segundo a NBR 8160 (ABNT, 1999), o fecho hídrico, em um desconector de instalações sanitárias, tem a função de:
A
aumentar a pressão interna da tubulação.
B
diminuir o consumo de água nos aparelhos.
C
impedir a passagem de gases do esgoto para o ambiente.
D
reduzir a velocidade de escoamento da água.
E
servir como dispositivo de recalque.
Conforme a ABNT NBR 8160:1999, as caixas sifonadas especiais, quando cilíndricas, devem ter o diâmetro interno de 0,30m, e quando prismáticas de base poligonal, devem permitir na base a inscrição de um círculo de diâmetro:
A
0,25m.
B
0,30m.
C
0,35m.
D
0,40m.
O sistema predial de esgoto é regulamentado pela NBR 8160 (ABNT, 1999), que fixa as condições exigíveis e as recomendações relativas a projeto, execução, ensaio e manutenção dos sistemas prediais de esgotos sanitários, para atenderem às exigências mínimas quanto à higiene, à segurança e ao conforto dos usuários, tendo em vista a qualidade desses sistemas. Um dos métodos estabelecidos por essa norma, para dimensionamento das tubulações que compõem esse sistema, é das Unidades Hunter de Contribuição (UHC). O número de UHC’s da bacia sanitária, chuveiro e lavatório de residência são, respectivamente: 6, 2 e 1. Na figura, é mostrado o banheiro de um pavimento tipo, de uma edificação que possui 5 pavimentos, em que apenas esse tipo de ambiente sanitário, com essas mesmas configurações, é ligado ao tubo de queda, com subsistema de ventilação conforme apresentado.

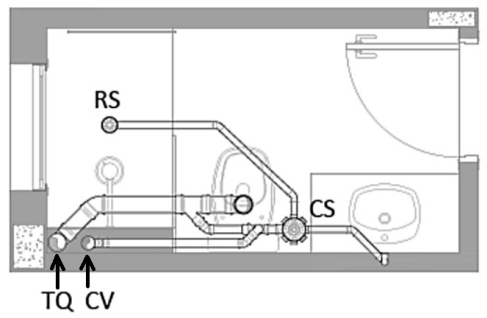

RS é o ralo seco do chuveiro, TQ é o tubo de queda, CV é a coluna de ventilação e CS é a caixa sifonada. Fonte: Carvalho Júnior (2023)
Quadro – Dimensionamento de ramais de ventilação de acordo com método das Unidades Hunter de Contribuição, para grupos de aparelhos com bacias sanitárias.
A partir dessas informações, assinale a alternativa que mostra corretamente, em sequência: o número de UHC para dimensionamento da coluna de ventilação, o diâmetro nominal do ramal de ventilação e o número de UHC para dimensionamento do ramal de esgoto da caixa sifonada.
A
45, 75 mm e 9.
B
9, 50 mm e 3.
C
9, 75 mm e 9.
D
45, 50 mm e 3.
Segundo a NBR 8160:2020, assinale o princípio que está CORRETAMENTE relacionado à função do sistema de ventilação em instalações de esgoto sanitário?
A
Impedir totalmente a entrada de ar externo no sistema de esgoto.
B
Reduzir a velocidade do escoamento dos efluentes.
C
Evitar pressões negativas que possam romper fechos hídricos dos desconectores.
D
Aumentar a concentração de gases para facilitar o transporte de sólidos.
E
Manter toda a tubulação permanentemente cheia de efluentes.
Conforme a NBR 8160 – “Sistemas prediais de esgoto sanitário – Projeto e execução”, qual das seguintes afirmativas está CORRETA?
A
A norma não exige declividade mínima para tubulações horizontais de esgoto.
B
As mudanças de direção horizontal devem ter sempre ângulo central maior que 90°.
C
Toda tubulação de queda (vertical) pode ser instalada com vários desvios de ângulo central de 120° sem necessidade de inspeção.
D
É recomendado o uso de caixas de inspeção para junção de tubulações enterradas, com distância máxima entre elas.
E
A ventilação das colunas pode ser feita sem conexão com o ramal de esgoto.
Durante a elaboração do projeto hidrossanitário, o técnico deve representar as tubulações de esgoto e de ventilação.
Segundo a NBR 8160:1999, as tubulações de ventilação devem ser representadas com linha
A
dupla grossa.
B
cheia e hachura azul.
C
contínua fina e símbolo próprio.
D
contínua e espessura grossa.
E
tracejada e letra “V”.
Em um sistema predial de esgoto sanitário, o dimensionamento das tubulações e o tratamento devem observar os requisitos das normas NBR 8160:1999 e NBR 17076:2024. Analise os itens a seguir:
I. De acordo com a NBR 8160:1999, o subsistema de coleta e transporte de esgoto sanitário deve ser projetado de modo que as tubulações garantam velocidade mínima de autolimpeza, evitando sedimentação de sólidos.
II. A NBR 17076:2024 aplica-se a sistemas de tratamento de esgoto de menor porte, com vazão diária de até 12.000 L/dia e carga orgânica total de até 3,80 kg DBO/dia.
III. A ventilação secundária é irrelevante e sempre dispensável em sistemas prediais de esgoto que já possuam coluna de ventilação primária, segundo a NBR 8160:1999.
IV. Conforme a NBR 17076:2024, a disposição final do efluente tratado de menor porte pode ser feita em corpo d’água sem necessidade de pós-tratamento adicional se a vazão for inferior ao limite de 12.000 L/dia.
Está correto o que se afirma em
A
I e II, apenas.
B
I, II e IV, apenas.
C
II e III, apenas.
D
I e III, apenas.
E
I, II, III e IV.
No dimensionamento de sistemas prediais de esgoto sanitário, os diâmetros mínimos das tubulações variam conforme o tipo de aparelho sanitário atendido e a função da tubulação no sistema. Considerando os critérios estabelecidos pela ABNT NBR 8160, analise as afirmativas a seguir.
I – O diâmetro mínimo do ramal de descarga que atende uma bacia sanitária com caixa de descarga é de 100 mm.
II – O diâmetro mínimo do ramal de descarga de lavatórios é de 40 mm.
III – O diâmetro mínimo de tubo de queda que recebe descarga de bacias sanitárias é de 100 mm.
IV – O diâmetro mínimo das tubulações de ventilação em sistemas prediais de esgoto sanitário é de 75 mm.
Assinale a alternativa correta.
A
Somente as afirmativas I e II estão corretas.
B
Somente as afirmativas I, II e III estão corretas.
C
Somente as afirmativas II, III e IV estão corretas.
D
Somente as afirmativas I, III e IV estão corretas.
Questão 44 Segundo a ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução), para um mictório, com válvula de descarga, caixa de descarga e descarga automática ou de calha, quando a situação indica 5 unidades Hunter de contribuição, o diâmetro nominal mínimo (em milímetros), do ramal de descarga, deve ser:
A
50
B
100.
C
40.
D
75.
De acordo com a NBR 8160, o objetivo dos ventiladores em um sistema predial de esgoto é:
A
Aumentar a velocidade do escoamento.
B
Permitir a entrada e saída de ar, evitando o esvaziamento dos fechos hídricos.
C
Reforçar a estrutura da tubulação.
D
Servir como inspeção para manutenção do sistema.
E
Diminuir o diâmetro dos tubos de queda.
Nos sistemas prediais de esgoto sanitário, as caixas de inspeção são dispositivos utilizados para permitir acesso às tubulações, possibilitando operações de inspeção, limpeza e desobstrução. De acordo com os critérios estabelecidos pela ABNT NBR 8160, em sua versão vigente, a instalação dessas caixas deve obedecer a determinadas condições ao longo das tubulações. Assinale a alternativa correta.
A
A distância máxima entre dispositivos de inspeção não deve ser superior a 25 m, devendo também ser instaladas caixas de inspeção ou poços de visita quando ocorrer desvios, mudança de declividade e junção de tubulações enterradas.
B
As caixas de inspeção devem ser instaladas apenas quando houver mudança de direção da tubulação.
C
A instalação de caixas de inspeção é obrigatória apenas em tubulações com diâmetro superior a 100 mm.
D
As caixas de inspeção podem ser dispensadas em mudanças de direção quando o diâmetro da tubulação for inferior a 75 mm.
Com base na ABNT NBR 8160:1999, e nas simbologias nela indicadas, analise a imagem a seguir:
Em relação à da rede de esgoto sanitário, a figura acima pode ser a representação, em projeto, do elemento denominado como:
A
Ralo seco.
B
Caixa retentora de gordura simples.
C
Caixa sifonada.
D
Caixa retentora de gordura dupla.
No projeto de sistemas prediais de esgoto sanitário, o dimensionamento dos ramais de descarga deve atender aos diâmetros mínimos estabelecidos em norma, de modo a garantir o adequado escoamento dos efluentes e evitar obstruções. De acordo com a ABNT NBR 8160:1999, qual é, via de regra, o diâmetro nominal mínimo do ramal de descarga que atende uma bacia sanitária com caixa de descarga?
A
DN 40.
B
DN 50.
C
DN 75.
D
DN 100.
Com base na ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução), para uma pia de cozinha industrial, com previsão de preparo e lavagem, quando a situação indica 4 unidades Hunter de contribuição, o diâmetro nominal mínimo (em milímetros) do ramal de descarga deve ser:
A
50.
B
40.
C
30.
D
25.
Relacione a Coluna 1 à Coluna 2, associando as definições constantes na NBR 8160:1999 – Sistemas prediais de esgoto sanitário – Projeto e execução com as suas respectivas descrições.
Coluna 1
1. Ramal de Esgoto.
2. Ramal de Descarga.
3. Instalação Primária de Esgoto.
4. Instalação Secundária de Esgoto.
Coluna 2
( ) Conjunto de tubulações e dispositivos onde têm acesso os gases provenientes do coletor público ou dos dispositivos de tratamento.
( ) Tubulação primária que recebe os efluentes dos ramais de descarga diretamente ou a partir de um desconector.
( ) Tubulação que recebe diretamente os efluentes de aparelhos sanitários.
( ) Conjunto de tubulações e dispositivos onde não têm acesso os gases provenientes do coletor público ou dos dispositivos de tratamento.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
3 – 1 – 2 – 4.
B
4 – 1 – 2 – 3.
C
3 – 2 – 1 – 4.
D
1 – 3 – 2 – 4.
E
4 – 2 – 1 – 3.
Ano:
2025
Banca:
Instituto Ágata
De acordo com a ABNT NBR 8160:1999 — Sistemas Prediais de Esgoto Sanitário — Projeto e Execução, os ramais de descarga e de esgoto devem ser projetados de forma a garantir o escoamento adequado dos efluentes, prioritariamente por gravidade. Para isso, os trechos horizontais desses condutos devem apresentar declividades mínimas constantes, capazes de assegurar o transporte dos líquidos e sólidos sem deposições ao longo do percurso.
Considerando essa exigência normativa, assinale a alternativa que apresenta corretamente a declividade mínima recomendada para os trechos horizontais dos sistemas prediais de esgoto sanitário.
A
3% para tubulações com diâmetro nominal igual ou inferior a 75.
B
2% para tubulações com diâmetro nominal igual ou inferior a 75.
C
1,5% para tubulações com diâmetro nominal igual ou superior a 100.
D
2% para tubulações com diâmetro nominal igual ou superior a 100.
De acordo com a NBR 8160:1999 — Sistemas prediais de esgoto sanitário — Projeto e execução, sobre o uso de caixas de gordura, assinale a alternativa correta:
A
É permitido o uso de caixas de gordura individuais em cada pavimento de um edifício, mesmo com pias sobrepostas.
B
As caixas de gordura devem ser instaladas em locais de fácil acesso, com boas condições de ventilação, e permitir a remoção da gordura acumulada.
C
As caixas de gordura devem ser projetadas sem considerar o arraste da gordura pelo efluente, desde que haja vedação na saída.
D
As caixas de gordura podem ser instaladas em locais fechados e de difícil acesso, desde que tenham vedação adequada.
E
O uso de caixa de gordura é obrigatório em todos os pontos de esgoto sanitário, independentemente do tipo de efluente gerado.
A NBR 8160 estabelece os requisitos para o projeto e a execução de sistemas prediais de esgoto sanitário. Ela define critérios para o dimensionamento, ventilação e disposição das tubulações, visando à segurança, higiene e funcionalidade do sistema. A partir deste contexto, analise as assertivas a seguir.
I- O sistema predial de esgoto sanitário deve ser projetado de modo a permitir o lento escoamento da água utilizada e dos despejos introduzidos, evitando a ocorrência de vazamentos e a formação de depósitos no interior das tubulações.
II- A utilização de sifões sem fecho hídrico impede a passagem de odores em pias, ralos e tanques.
III- A concepção do sistema predial de esgoto sanitário deve permitir a fixação dos aparelhos sanitários somente por dispositivos que facilitem a sua remoção para eventuais manutenções.
É CORRETO o que se afirma em:
A
I e II apenas.
B
III apenas.
C
II e III apenas.
D
I e III apenas.
E
I, II e III.
