Em um determinado projeto de esgoto sanitário predial, a tubulação possui no total 18,00 metros de comprimento, tendo sido previstos três diâmetros distintos, isto é, Trecho 1 = 40 mm, Trecho 2 = 50 mm e Trecho 3 = 100 mm, conforme as especificações da ABNT NBR 8160:1999 – Sistemas prediais de esgoto sanitário para os respectivos aparelhos sanitários. Sabendo que todos os trechos horizontais previstos no sistema de coleta e transporte foram projetados de modo a possibilitar o escoamento dos efluentes por gravidade, devendo, para isso, possuir uma declividade constante, assinale a alternativa que expressa a declividade mínima que deverá possuir as tubulações que se enquadram no Trecho 2.
A
0,50%.
B
1,00%.
C
1,50%.
D
1,75%.
E
2,00%.
A NBR 8160:1999 estabelece as exigências e recomendações relativas ao projeto, execução, ensaio e manutenção dos sistemas prediais de esgoto sanitário, para atenderem às exigências mínimas quanto à higiene, segurança e conforto dos usuários, tendo em vista a qualidade destes sistemas.
Com relação aos sistemas prediais de esgoto sanitário, assinale a alternativa que representa a correta definição de um fecho hídrico:
A
É a válvula instalada na tubulação que serve de acionamento da bacia sanitária.
B
É a camada líquida, de nível constante, que em um desconector veda a passagem dos gases.
C
É o dispositivo responsável pela separação da água potável e do esgoto da edificação.
D
É o registro instalado na saída da caixa d'água que permite a manutenção da instalação hidráulica.
E
É o registro de gaveta instalado dentro do ambiente para manutenção da válvula de acionamento da bacia sanitária.
As normas técnicas de esgoto sanitário trazem exigências e recomendações relativas ao projeto, execução, ensaio e manutenção dos sistemas prediais de esgoto sanitário, para atenderem às exigências mínimas quanto à higiene, segurança e conforto dos usuários, tendo em vista a qualidade destes sistemas. Diante do exposto, analise as afirmativas a seguir.
I. Coletor público: tubulação da rede coletora que recebe contribuição de esgoto dos coletores prediais em qualquer ponto ao longo do seu comprimento.
II. Coluna de ventilação: tubo ventilador vertical que se prolonga através de um ou mais andares e cuja extremidade superior é aberta à atmosfera, ou ligada a tubo ventilador primário ou a barrilete de ventilação.
III. Curva de raio longo: conexão em forma de curva, cujo raio médio de curvatura é maior ou igual a 1,2 vez o diâmetro interno da peça.
IV. Desconector: dispositivo provido de fecho hídrico, destinado a vedar a passagem de líquidos no sentido oposto ao deslocamento do esgoto.
Está correto o que se afirma apenas em
A
I e II.
B
I e III.
C
III e IV.
D
I, III e IV.
Em um projeto de instalação sanitária, conforme NBR 8160/99 (Sistemas prediais de esgoto sanitário – Projeto e execução), o tubo ventilador primário e a coluna de ventilação devem ser verticais e, sempre que possível, instalados em uma única prumada. Caso isso não seja possível, as mudanças de direção devem ser feitas mediante:
A
Curvas de ângulo central não superior a 90° e com um aclive mínimo de 1%.
B
Curvas de ângulo central não superior a 90° e com um aclive mínimo de 2%.
C
Curvas de ângulo central não superior a 45° e com um aclive mínimo de 1%.
D
Curvas de ângulo central não superior a 45° e com um aclive mínimo de 2%.
E
Curvas de ângulo central não superior a 45° e com um aclive mínimo de 3%.
Conforme mostra a NBR 8160:1999, nas caixas e dispositivos de inspeção, o interior das tubulações, embutidas ou não, deve ser acessível por intermédio de dispositivos de inspeção. Para garantir acessibilidade aos elementos do sistema, devem ser respeitadas, no mínimo, as seguintes condições:
A
I- A distância entre dois dispositivos de inspeção não deve ser superior a 20,00 m; II- A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo não deve ser superior a 10,00 m; e III- Os comprimentos dos trechos dos ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas, medidos entre os mesmos e os dispositivos de inspeção, não devem ser superiores a 15,00 m.
B
I- A distância entre dois dispositivos de inspeção não deve ser superior a 30,00 m; II- A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo não deve ser superior a 25,00 m; e III- Os comprimentos dos trechos dos ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas, medidos entre os mesmos e os dispositivos de inspeção, não devem ser superiores a 20,00 m.
C
I- A distância entre dois dispositivos de inspeção não deve ser superior a 20,00 m; II- A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo não deve ser superior a 15,00 m; e III- Os comprimentos dos trechos dos ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas, medidos entre os mesmos e os dispositivos de inspeção, não devem ser superiores a 15,00 m.
D
I- A distância entre dois dispositivos de inspeção não deve ser superior a 25,00 m; II- A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo não deve ser superior a 15,00 m; e III- Os comprimentos dos trechos dos ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas, medidos entre os mesmos e os dispositivos de inspeção, não devem ser superiores a 10,00 m.
E
I- A distância entre dois dispositivos de inspeção não deve ser superior a 35,00 m; II- A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo não deve ser superior a 25,00 m; e III- Os comprimentos dos trechos dos ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas, medidos entre os mesmos e os dispositivos de inspeção, não devem ser superiores a 20,00 m.
Desconsiderando a aplicação do método hidráulico proposto na NBR 8160:1999, o diâmetro e a declividade mínimos da tubulação (1) valem
A
75 mm e 1%.
B
75 mm e 2%.
C
100 mm e 1%.
D
100 mm e 2%.
E
125 mm e 2%.
Sobre os sistemas prediais de esgoto sanitário, de acordo com a NBR 8160, é INCORRETO afirmar que:
A
Ramal de esgoto é a tubulação que recebe diretamente os efluentes de aparelhos sanitários.
B
Esgoto sanitário é o despejo proveniente do uso da água para fins higiênicos.
C
Caixa sifonada é a caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
D
Ventilação primária é a ventilação proporcionada pelo ar que escoa pelo núcleo do tubo de queda, o qual é prolongado até a atmosfera, constituindo a tubulação de ventilação primária.
E
Tubulação de ventilação secundária é o conjunto de tubos e conexões com a finalidade de promover a ventilação secundária do sistema predial de esgoto sanitário.
Conforme as recomendações da ABNT NBR 8160:1999 – Sistemas Prediais de Esgoto Sanitário, as tubulações do subsistema de coleta e transporte de esgoto sanitário podem ser dimensionadas pelo método hidráulico ou pelo método das Unidades de Hunter de Contribuição (UHC), devendo, em qualquer um dos casos, ser respeitados os diâmetros nominais mínimos dos ramais de descarga. Com relação aos Diâmetros Nominais (DN) mínimos dos ramais de descarga, relacione a Coluna 1 à Coluna 2.
Coluna 1
1. Chuveiro coletivo.
2. Mictório com válvula de descarga.
3. Pia de cozinha residencial.
Coluna 2
( ) DN mínimo 40.
( ) DN mínimo 50.
( ) DN mínimo 75.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
1 – 2 – 3.
B
2 – 1 – 3.
C
3 – 1 – 2.
D
2 – 3 – 1.
E
1 – 3 – 2.

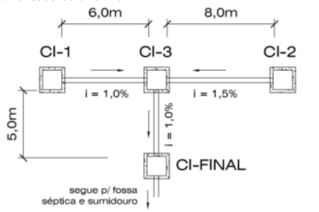

Observe o esquema apresentado na figura a seguir, que representa parte da instalação sanitária de uma residência unifamiliar
Fonte: O autor, 2021.
DADOS: Vaso sanitário = 6 UHC Lavatório = 1 UHC Chuveiro = 2 UHC |
No esquema da figura, CI-1 recebe efluentes de um lavabo (vaso sanitário e lavatório) e CI-2 recebe efluentes de dois banheiros (lavatório, vaso sanitário e chuveiro). Seguindo as orientações da NBR 8160/1999, o total necessário, em número de unidades de Hunter (UHC) para o dimensionamento do coletor predial, é de
A
18 UHC.
B
12 UHC.
C
25 UHC.
D
28 UHC.
E
36 UHC.
Segundo as terminologias dos sistemas prediais de esgoto sanitário, estabelecidas pela NBR 8160/1999, assinale a alternativa correta.
A
Desconector: dispositivo provido de fecho hídrico, destinado a vedar a passagem de gases no sentido do deslocamento do esgoto.
B
Caixa de gordura: caixa destinada a permitir inspeção, limpeza, desobstrução, junção, mudanças de declividade e/ou direção das tubulações.
C
Instalação secundária de esgoto: conjunto de tubulações e dispositivos onde têm acesso gases provenientes do coletor público ou dos dispositivos de tratamento.
D
Subcoletor: tubulação que recebe efluentes de um ou mais tubos de queda ou ramais de esgoto.
E
Ralo sifonado: recipiente sem proteção hídrica, dotado de grelha na parte superior, destinado a receber águas de lavagem de piso ou de chuveiro.
Segundo as definições apresentadas na ABNT NBR 8160:1999, o trecho de tubulação compreendido entre a última inserção de subcoletor, ramal de esgoto ou de descarga, ou caixa de inspeção geral e o coletor público ou sistema particular é o/a:
A
Caixa de passagem.
B
Caixa coletora.
C
Tubo de queda.
D
Coletor predial.
Conforme a NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução – o sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso adequado dos aparelhos sanitários a um destino apropriado.
O sistema predial de esgoto deve ser projetado de modo a não permitir
A
o rápido escoamento da água utilizada e dos despejos introduzidos, evitando vazamentos.
B
o acesso de esgoto ao subsistema de ventilação.
C
que os gases provenientes do interior do sistema predial de esgoto sanitário atinjam a atmosfera.
D
o difícil acesso de corpos estranhos ao interior do sistema.
E
que os seus componentes sejam facilmente inspecionáveis.
De acordo com a ABNT NBR 8160 - Sistemas Prediais de Esgoto Sanitário, o conjunto de tubulações e dispositivos onde têm acesso gases provenientes do coletor público ou de dispositivos de tratamento, é definido como
A
dispositivo de inspeção.
B
sistema de esgoto sanitário.
C
instalação primária de esgoto.
D
instalação secundária de esgoto.
De acordo com a ABNT NBR 8160: 1999, assinale a alternativa INCORRETA quanto ao tubo ventilador.
A
A extremidade aberta de um tubo ventilador primário deve ser provida de terminal tipo chaminé, tê ou outro dispositivo que impeça a entrada das águas pluviais diretamente.
B
A finalidade do tubo ventilador é proteger o fecho hídrico dos desconectores e encaminhar os gases para atmosfera.
C
A coluna de ventilação consiste em um tubo ventilador vertical que se prolonga através de um ou mais andares.
D
Um barrilete de ventilação pode ser usado quando não for conveniente o prolongamento de cada tubo ventilador até acima da cobertura.
E
Em lajes utilizadas para outros fins além de cobertura, não é necessário prolongar o tubo ventilador primário acima da cobertura.
Segundo a NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução –, é correto afirmar que
A
barrilete de ventilação é a tubulação vertical com saída para a atmosfera em um ponto, destinada a receber três ou mais tubos ventiladores.
B
a caixa coletora é a caixa onde se reúnem os efluentes sólidos.
C
a caixa de gordura é a caixa destinada a receber os líquidos oriundos de todo esgoto da edificação.
D
o aparelho sanitário é o aparelho ligado à instalação predial e destinado ao uso de água para fins higiênicos ou a receber dejetos ou águas servidas.
E
a caixa de passagem é a caixa que une a tubulação de água fria com a tubulação de esgoto.
A NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução – define que:
1. __________ – Dispositivo provido de fecho hídrico, destinado a vedar a passagem de gases no sentido oposto ao deslocamento do esgoto.
2. __________ – Fator numérico que representa a contribuição considerada em função da utilização habitual de cada tipo de aparelho sanitário.
3. __________ – Trecho de tubulação compreendido entre a última inserção de subcoletor, ramal de esgoto ou de descarga, ou caixa de inspeção geral e o coletor público ou sistema particular.
4. __________ – Tubo ventilador vertical que se prolonga através de um ou mais andares e cuja extremidade superior é aberta à atmosfera, ou ligada a tubo ventilador primário ou a barrilete de ventilação.
5. __________ – Probabilidade de que o número esperado de aparelhos sanitários, em uso simultâneo, seja ultrapassado.
A sequência correta de preenchimento das lacunas é, respectivamente,
A
1 – coluna de ventilação 2 – fator de falha 3 – coletor predial 4 – desconector 5 – unidade de Hunter de contribuição (UHC).
B
1 – desconector 2 – unidade de Hunter de contribuição (UHC) 3 – coletor predial 4 – coluna de ventilação 5 – fator de falha.
C
1 – fator de falha 2 – coletor predial 3 – desconector 4 – coluna de ventilação 5 – unidade de Hunter de contribuição (UHC).
D
1 – desconector 2 – unidade de Hunter de contribuição (UHC) 3 – coluna de ventilação 4 – coletor predial 5 – fator de falha.
E
1 – coletor predial 2 – fator de falha 3 – coluna de ventilação 4 – desconector 5 – unidade de Hunter de contribuição (UHC).
O fator numérico que representa a contribuição considerada em função da utilização habitual de cada tipo de aparelho sanitário é denominado unidade de Hunter de Contribuição (UHC).
Aparelho sanitário | Nº de unidade de Hunter de Contribuição (UHC) |
Chuveiro de residência. | 2 |
Banheira de residência. | 2 |
Lavatório de residência. | 1 |
Tabela 3 – Fonte: NBR: 8160
É CORRETO afirmar que o diâmetro nominal mínimo, seguindo a norma NBR:8160, para uma caixa sifonada que recebe efluente de 1(uma) banheira, 2(dois) chuveiros e 2(dois) lavatórios, todos de uso residencial, deverá ser de:
A
DN 100.
B
DN 125.
C
DN 150.
D
DN 175.
E
DN 200.
Ano:
2021
Prova:
FUNDATEC - Prefeitura - Engenheiro Civil - 2021
Relativamente aos sistemas prediais de esgoto sanitário e em conformidade com as prescrições da ABNT NBR 8160:1999, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.
( ) Quanto maior o diâmetro nominal das tubulações dos trechos horizontais previstos no sistema de coleta e transporte de esgoto sanitário, maior é a declividade mínima constante necessária para possibilitar o escoamento por gravidade.
( ) Nos ramais de descarga e de esgoto, mudanças de direção nos trechos horizontais devem ser feitas com peças com ângulo central maior que 45°.
( ) Uma das formas de prover ventilação secundária é utilizar dispositivos de admissão de ar (VAA) devidamente posicionados no sistema.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
F – F – V.
B
F – V – V.
C
V – V – V.
D
V – F – F.
E
V – V – F.
De acordo com a NBR 8160: Sistemas Prediais de Esgoto Sanitário - Projeto e Execução, considerando-se os componentes do subsistema de coleta e transporte de esgoto sanitário, os aparelhos sanitários a serem instalados no sistema de esgoto sanitário devem:
-
I. Permitir contaminação da água potável.
II. Possibilitar acesso e manutenção adequados.
III. Oferecer ao usuário um conforto adequado à finalidade de utilização.
-
Está(ão) CORRETO(S):
A
Somente o item III.
B
Somente os itens I e II.
C
Somente os itens II e III.
D
Nenhum dos itens.
E
Todos os itens.
Segundo a NBR 8160:1999, que estabelece as exigências e recomendações relativas ao projeto, execução, ensaio e manutenção dos sistemas prediais de esgoto sanitário, a tubulação de ventilação deve ser instalada com qual porcentagem mínima de aclive?
A
2%.
B
5%.
C
1%.
D
3%.
