Questões de Concurso sobre NBR 8160 - ABNT

Sobre o projeto e execução dos sistemas prediais de esgoto sanitário (NBR 8.160/1999), é INCORRETO afirmar:

A NBR 8160/1999 dispõe sobre projeto e execução de sistemas prediais de esgoto sanitário. A figura mostra, de forma esquemática, as partes constituintes da instalação predial de esgoto em um banheiro de uma edificação com mais de um pavimento.

CARVALHO JÚNIOR, Roberto. Instalações hidráulicas e o projeto de arquitetura. São Paulo: Blucher, 2010. p.96. (adaptadp).

Os componentes da instalação indicados na figura são, respectivamente,

Segundo a NBR 8.160 (Sistemas prediais de esgoto sanitário projeto e execução) para caixas e dispositivos de inspeção, o interior das tubulações, embutidas ou não, deve ser acessível por intermédio de dispositivos de inspeção. Para garantir a acessibilidade aos elementos do sistema, deve ser respeitada a distância entre dois dispositivos de inspeção NÃO devendo ser superior a:

De acordo com a NBR 8160:1999, que trata dos sistemas prediais de esgoto sanitário, todas as tubulações horizontais previstas no sistema de coleta e transporte de esgoto sanitário devem apresentar declividade constante, a fim de possibilitar o escoamento dos efluentes por gravidade. Quanto aos ramais de descarga e de esgoto, a norma recomenda que

Ao se analisar um projeto de esgoto predial, verificou-se a tubulação de 100 mm de diâmetro entre duas caixas de inspeção, distantes 18 m uma da outra. Verifique, de acordo com a NBR 8160 (Sistemas Prediais de esgoto sanitário – Projeto e execução), o desnível mínimo, em centímetros, que deve ser adotado:

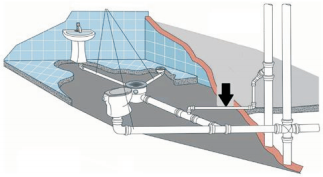

Observe a instalação de esgoto sanitário a seguir:

O trecho de tubulação indicado pela seta, de acordo com a norma ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução), é denominado ramal de:

Em uma instalação de esgoto é indispensável permitir o acesso às tubulações e a fácil desobstrução das mesmas. Quanto aos dispositivos de acesso à tubulação, assinale a alternativa incorreta: (NBR 8160 Sistemas Prediais de Esgoto Sanitário).

Conforme a NBR 8.160 “Sistemas prediais de esgoto sanitário – projeto e execução”, os símbolos abaixo correspondem, da esquerda para a direita, respectivamente, a:

Segundo a NBR 8160, o dispositivo provido de fecho hídrico, destinado a vedar a passagem de gases no sentido oposto ao do deslocamento do esgoto, é

Conforme a NBR 8.160 “Sistemas prediais de esgoto sanitário – projeto e execução“, o interior das tubulações, embutidas ou não, deve ser acessível por intermédio de dispositivos de inspeção. Considere as afirmações abaixo sobre a garantia de acessibilidade aos elementos do sistema de esgoto predial.

I - A distância entre dois dispositivos de inspeção pode ser de até 25m.

II - A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo pode ser de até 15m.

III - Os comprimentos dos trechos dos ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas, medidos entre os mesmos e os dispositivos de inspeção, podem ser de até 35m.

Quais estão corretas?

Segundo a norma ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário - Projeto e execução), o prolongamento do tubo de queda acima do ramal mais alto a ele ligado e com extremidade superior aberta à atmosfera situado acima da cobertura do prédio, é denominado tubulação de:

A NBR 8160 indica as unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro nominal mínimo dos ramais de descarga. No caso de chuveiro residencial e pia de cozinha, esses diâmetros mínimos, medidos em mm, são, respectivamente:

Considere a figura.

A simbologia constante em ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução) define que se referem, respectivamente, a

De acordo com a figura da ABNT NBR 8160: 1999, a extremidade aberta de um tubo ventilador primário ou coluna de ventilação deve estar a no mínimo X, Y e Z cm.

Os valores de X, Y e Z, são, respectivamente:

A Associação Brasileira de Normas Técnicas, ABNT, regulamenta através da NBR 8160 os “Sistemas Prediais de Esgoto Sanitário” no Brasil. Segundo a norma, o sistema predial de esgoto sanitário deve ser separador absoluto em relação ao sistema predial de águas pluviais [...]. Ou seja:
