A Figura apresenta uma viga isostática submetida a diferentes tipos de carregamento. A ...

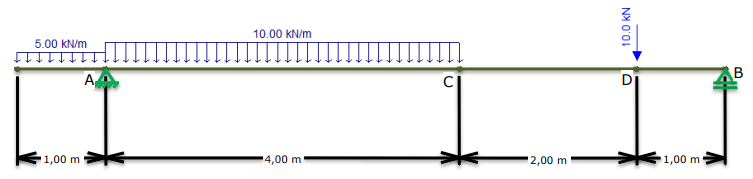

A Figura apresenta uma viga isostática submetida a diferentes tipos de carregamento. A extremidade esquerda da viga possui um balanço de 1,0 m, sendo o apoio A localizado a 1,0 m da extremidade esquerda e o apoio B localizado na extremidade direita da viga. Sobre o trecho em balanço, atua um carregamento uniformemente distribuído de 5,0 kN/m. Entre o apoio A e o ponto C, separados por 4,0 m, atua um carregamento uniformemente distribuído de 10,0 kN/m. Além disso, uma carga concentrada vertical de 10,0 kN é aplicada no ponto D, localizado a 2,0 m de C e a 1,0 m do apoio B. Considerando apenas os carregamentos indicados e desprezando o peso próprio da viga, assinale a alternativa que apresenta, aproximadamente, os valores das reações verticais nos apoios A e B, respectivamente.
A
30,0 kN e 25,0 kN.
B
34,6 kN e 20,4 kN.
C
35,4 kN e 19,6 kN.
D
35,7 kN e 19,3 kN.
