Questões de Concurso sobre Cobertura

Assinale a alternativa que preenche, de maneira correta, as lacunas seguintes sobre coberturas.

l- As _______ são peças de madeira colocadas horizontalmente e pregadas sobre os caibros, atuando como apoio das telhas cerâmicas.

ll- O _______ é uma aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo reentrante sendo, consequentemente, um captador de água em um telhado.

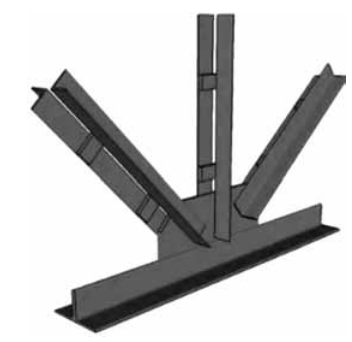

A figura a seguir representa um detalhe do projeto de uma cobertura metálica.

Esse detalhe mostra

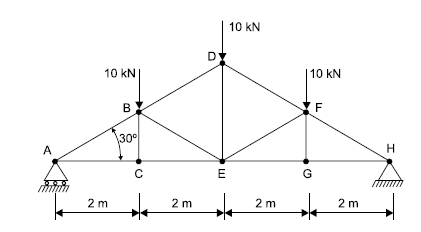

Considere a tesoura de madeira da cobertura de uma edificação.

O esforço axial na barra AB é, em módulo, igual a

O setor de engenharia de um município recebeu um laudo de uma empresa de engenharia a respeito das condições da cobertura de um antigo prédio público que, na peça técnica, traz bem claro que a tesoura de madeira que sustenta a cobertura está com sua trama condenada. Assim, a equipe de engenharia municipal entende que deverá providenciar, com urgência, a substituição da estrutura secundária da tesoura integrada pelas

No projeto das instalações de drenagem de águas pluviais da cobertura de um edifício comercial, a intensidade pluviométrica é de 180mm/h. Se a área de contribuição da cobertura for de 78 m², a vazão do projeto será

O prefeito de determinado município realizou acordo com a população de mais baixa renda do seu município para realizar construções de pequenas edificações populares em que a característica principal é o telhado de alpendre ou simplesmente alpendre. Esse tipo de cobertura, apresentado nas edificações do acordo, caracteriza-se por ser um telhado

Seguindo a fórmula (i=hx100/b) para descobrir o caimento da cobertura em porcentagem, qual valor de (i), sabendo que h= 1,20 e b= 4,50?

A cobertura deve proteger a construção das intempéries (chuva, poeira, sol, ventos, temperaturas extremas), sem perder sua estabilidade estrutural ao longo de toda a sua vida útil, devendo ter também risco baixo e aceitável de incêndio. O desempenho estrutural, térmico e acústico, o nível de segurança contra incêndio, a funcionalidade e acessibilidade, e as condições de durabilidade e possibilidade de manutenção são aspectos fundamentais que devem ser observados na avaliação de uma cobertura. Nesse sentido, analise as afirmativas abaixo.

I. As sobrecoberturas são destinadas a promover conforto térmico, funcionam como isolante por interceptar 95% da radiação, diminuindo consideravelmente a passagem de carga térmica pelo telhado. Normalmente são compostas por produtos aluminizados. Corretamente instaladas, evitam as infiltrações de água provenientes de goteiras do telhado, conduzindo para fora da construção, também dificultam a passagem de umidade e vapor de água e a entrada de poeira, fuligem e poluição.

II. As subcoberturas são instaladas sobre o telhado antigo, não necessitando de desmontagens de estruturas ou telhas. O telhado original é conservado evitando interrupções na sua produção. Sua cobertura ganha um excelente isolamento térmico colocado entre a ccbertura antiga e a nova, funcionando também como solução definitiva contra vazamentos, Em pouco tempo tem-se uma nova cobertura, com um excelente isolamento térmico e aparência impecável.

III. A trama é a parte da estrutura da cobertura que forma uma superfície paralela àquela formada pelo telhado. Usualmente ela é formada pelo conjunto das ripas, caibros e terças e tem a função de sustentar as telhas, mas em alguns casos pode não ser necessária.

Assinale a alternativa correta.

Sobre os componentes das coberturas em madeira, relacione as peças abaixo à sua definição CORRETA e assinale a sequência correspondente:

I-Frechal

II-Rufo

III-Rincão

IV-Cumeeira

( ) Aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo reentrante, sendo consequentemente um captador de águas (também chamado de água-furtada) .

( ) Viga de madeira colocada no respaldo de paredes, com a função de distribuir as cargas concentradas provenientes de tesouras, de vigas principais ou de outras peças de madeira da estrutura.

( ) Aresta horizontal delimitada pelo encontro entre duas águas (painéis do telhado), geralmente localizada na parte mais alta do telhado.

( ) Peça complementar de arremate entre o telhado e uma parede.

Faixa horizontal que moldura de forma contínua a parte superior de um edifício, com a função de dar estética ao telhado.

Esta é a definição de:

A impermeabilização de coberturas é um procedimento de extrema importância para prevenir problemas relacionados à durabilidade e garantir, assim, uma maior vida útil da edificação. Em relação às camadas de um sistema de impermeabilização, analise as afirmativas a seguir.

I. A camada de regularização tem a função de regularizar o substrato, proporcionando uma superfície uniforme de apoio adequado à camada impermeável.

II. A camada impermeável tem a função de promover uma barreira física contra a passagem de água, garantindo a estanqueidade da cobertura.

III. A proteção mecânica tem a função de absorver e concentrar esforços atuantes por baixo da camada impermeável, de modo a protegê-la contra a ação deletéria destes esforços.

Estão corretas as afirmativas

Sistema de cobertura é o conjunto de elementos, dispostos no topo da construção, com as funções de assegurar estanqueidade às águas pluviais e salubridade, proteger demais sistemas da edificação habitacional ou elementos e componentes da deterioração por agentes naturais, e contribuir positivamente para o conforto térmico acústico da edificação habitacional. Sobre sistema de cobertura, é correto afirmar que:

Analise as afirmações abaixo e assinale a alternativa INCORRETA:

Para se elaborar um bom projeto é necessário tomar alguns cuidados quanto a representação e qualidade gráfica dos desenhos e elementos que devem constar para um bom entendimento do projeto. Ao elaborar uma planta de cobertura, há itens essenciais que devem conter no desenho. A esse respeito, assinale a alternativa correta.

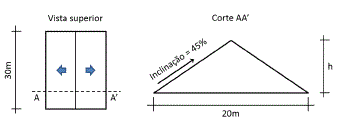

Para que as telhas de uma obra sejam encomendadas, faz-se necessário o cálculo da área total do telhado a ser coberto. Considerando a vista superior deste telhado e a vista de um de seus cortes, conforme figura abaixo, o valor da área total, em m2, deste telhado, vale, aproximadamente:

Sobre coberturas, assinale a alternativa correta.

Uma armação, ou trama, de uma cobertura é constituída por peças que se apoiam sobre as tesouras e que recebem as telhas.

Uma armação para telhados com telhas cerâmicas é formada por:

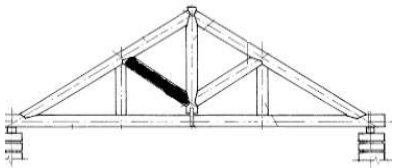

É dado o desenho abaixo de uma tesoura de madeira para fazer parte da estrutura de uma cobertura.

A denominação da peça em destaque, pintada, é:

No acompanhamento da execução da obra de recuperação da cobertura de uma escola municipal no munícipio de Unaí, os elementos indicados por (I), (II), (III) e (IV) tiveram de ser classificados para orientação dos instaladores, pelo técnico em edificações.

Assim, os componentes do telhado, identificados por (I), (II), (III) e (IV), respectivamente, correspondem a

Com relação à execução de estruturas de coberturas, assinale a alternativa incorreta.
