Questões de Concurso sobre Cobertura

As estruturas de madeira conhecidas como "tesouras", são elementos autoportantes responsáveis pela transmissão das cargas da cobertura para as paredes ou pilares de uma obra.

A figura abaixo mostra o detalhe em corte de um telhado a ser executado com estrutura de madeira e telhas cerâmicas.

A peça indicada pelo número I é conhecida como:

“Ponto do telhado é a altura da cumeeira, ou seja, é o ponto mais alto do telhado.”. Com base nisso, assinale a alternativa que representa CORRETAMENTE o ponto do telhado de um vão de 8 metros, com inclinação de 30%, sendo que a cumeeira está no centro do vão:

Para se elaborar um bom projeto é necessário tomar alguns cuidados quanto a representação e qualidade gráfica dos desenhos e elementos que devem constar para um bom entendimento do projeto. Ao elaborar uma planta de cobertura, há itens essenciais que devem conter no desenho. A esse respeito, assinale a alternativa correta.

Para que as telhas de uma obra sejam encomendadas, faz-se necessário o cálculo da área total do telhado a ser coberto. Considerando a vista superior deste telhado e a vista de um de seus cortes, conforme figura abaixo, o valor da área total, em m2, deste telhado, vale, aproximadamente:

Conforme a NBR 15575-5:2013 – Requisitos para sistemas de coberturas, TRAMA é uma estrutura:

A figura a seguir representa um telhado de duas águas e suas dimensões.

Figura: Telhado de duas águas e suas dimensões em m (metros).

Para o cálculo de drenagem da vazão de água da chuva que cai sobre o telhado, a Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 10844/1989 – Instalações prediais de águas pluviais” prescreve uma área de contribuição correspondente a cada uma das duas superfícies inclinadas, apresentadas na figura. Assinale a alternativa que apresenta corretamente o valor desta área.

A planta de cobertura é uma representação da projeção superior da edificação em um plano horizontal. O desenho da planta de cobertura é uma composição de traços que delimitam o encontro dos diversos elementos que compõem o telhado. A esse respeito, observe na figura abaixo o elemento de número 02.

Figura: planta de cobertura

Sobre esse elemento, assinale a alternativa correta.

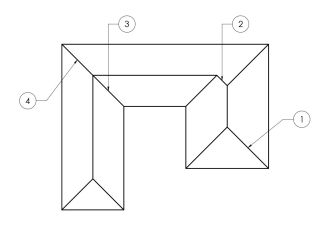

A figura a seguir apresenta a vista em planta da cobertura de uma edificação.

Assinale a alternativa na qual os elementos do telhado estão corretamente identificados.

Calha é o dispositivo destinado a recolher a água da chuva. A figura a seguir representa a uma calha do tipo:

O canal que recolhe a água de coberturas, terraços e similares e a conduz a um ponto de destino denomina-se

O plano inclinado que define o caimento de um telhado é denominado:

“Ponto do telhado é a altura da cumeeira, ou seja, é o ponto mais alto do telhado.”. Considerando que em uma determinada cidade o código de obras estabelece que o ponto do telhado de casas residenciais não pode ultrapassar a altura de 1,10 metros, é correto afirmar que se o telhado de uma residência possuir vão de 7 metros e inclinação de 30%:

Considerando a estrutura completa para fazer a cobertura do depósito, com a utilização de telhas romanas, analise as seguintes afirmações:

I. As telhas devem ser fixadas em ripas, primeiramente em terças e finalmente nas tesouras.

II. As telhas devem ser fixadas em ripas, primeiramente nos caibros, depois em terças e finalmente nas tesouras.

III. As telhas devem ser fixadas em ripas, diretamente nas tesouras.

Está (estão) correta(s):

Qual é a inclinação mínima recomendada (%) para a construção de uma estrutura de madeira para telha cerâmica do tipo colonial?

Sobre o sistema de cobertura de edificações, assinale a alternativa que contém a sequência correta:

I. a trama, constituída geralmente por terças, caibros e ripas, tem como função a sustentação das telhas;

II. o rincão é uma aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo saliente, enquanto que o espigão é uma aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo reentrante;

III. Normalmente as terças são os elementos mais longos da trama e apoiam-se nas tesouras ou nos pontaletes; sendo paralela à cumeeira e perpendicular ao banzo superior da tesoura;

IV. não faz parte das funções de uma cobertura a captação ou drenagem das águas pluviais.

“Ponto do telhado é a altura da cumeeira, ou seja, é o ponto mais alto do telhado. Para o cálculo desse ponto é necessário saber o vão a ser vencido e o grau de inclinação - ou porcentagem de inclinação - da telha a ser utilizada.”

(SALGADO, J. – Técnicas e Práticas Construtivas para Edificação)

Como base nisso, vamos considerar: vão de 8 metros; inclinação de 30% para o telhado; a cumeeira está no meio do vão, como demonstra a figura a seguir:

Com base nisso, assinale a alternativa que corresponde corretamente a altura (em metros) da cumeeira:

Sobre telhado, leia as afirmações abaixo:

I. Pode-se construir o telhado sem uso de tesouras. Para tanto deve-se apoiar as terças em estruturas de concreto ou em pontaletes.

II. As telhas cerâmicas têm início com a preparação da argila, e consistem na mistura de várias argilas. Na próxima etapa, a argila já misturada passa por uma moagem e por uma refinação chegando até a extrusora, onde o pó de argila se transforma em massa homogênea e sem impurezas. Essa massa passa pelas prensas de moldagem, indo diretamente para a secagem. Só então é feita a primeira seleção e a primeira queima em forno a uma temperatura de 900°C.

Assinale a alternativa correta.
