Questões de Concurso sobre Instalações Pluviais

Sobre instalações de águas pluviais, especificamente sobre calhas, analise as afirmativas a seguir:

I.As calhas de beiral e platibanda devem, sempre que possível, ser fixadas centralmente sob a extremidade da cobertura e o mais próximo desta.

II.Quando a saída não estiver colocada em uma das extremidades, a vazão de projeto para o dimensionamento das calhas de beiral ou platibanda deve ser aquela correspondente à soma das áreas de contribuição.

III.Quando não se pode tolerar nenhum transbordamento ao longo da calha, extravasores podem ser previstos como medida adicional de segurança.

IV.Nos casos em que forem previstos extravasores, eles devem descarregar em locais adequados.

Está correto o que se afirma em:

Considerando temas que estão presentes no cotidiano da atividade de acompanhamento e condução de obras e serviços da construção civil, analise as afirmações apresentadas a seguir:

I – Em se tratando de águas pluviais a “altura pluviométrica” é o volume de água precipitada por unidade de área horizontal.

II – Em telhados a “sutana” é a parte vertical que se eleva nas extremidades, suportando a cumeeira e definindo a inclinação do telhado.

III – No procedimento de revestimento de alvenarias com azulejos as peças devem ser aplicadas sobre a argamassa de cima para baixo.

Das afirmações acima, qual(ais) está(ão) correta(s)?

Para projetos pluviais, a NBR 10844 (em sua versão vigente) estipula que para tubulações enterradas, devem ser previstas caixas de areia sempre que houver conexões com outra tubulação, mudança de declividade, mudança de direção e ainda em trechos retilíneos, a cada quantos metros.

Para determinar a vazão de projeto de referência para o dimensionamento de uma calha, pode-se empregar a fórmula de Manning-Strickler, apresentada a seguir:

Considere que:

𝑸 = vazão de projeto, em L/min;

𝑺 = área da seção molhada, em m²;

𝒏 = coeficiente de rugosidade;

𝑹_𝑯 = raio hidráulico, em m;

𝒊 = declividade da calha, em m/m;

𝑲 = 60.000.

Em dado contexto, decidiu-se utilizar uma mesma calha, com inclinação de 1% e vazão de projeto 𝑸_𝟏, em uma situação 1, para uma situação 2 de inclinação igual a 4%, com vazão de projeto resultante 𝑸_𝟐. Considerando que as situações 1 e 2 possuem os mesmos valores para as demais variáveis (𝑺, 𝒏, 𝑹_𝑯 e 𝑲), é correto afirmar que

Para atender aos critérios de sustentabilidade nas edificações que possuem instalações para o aproveitamento de água de chuva de coberturas para fins não potáveis, deve-se monitorar a qualidade da água de modo que o pH da água não atinja o valor máximo de

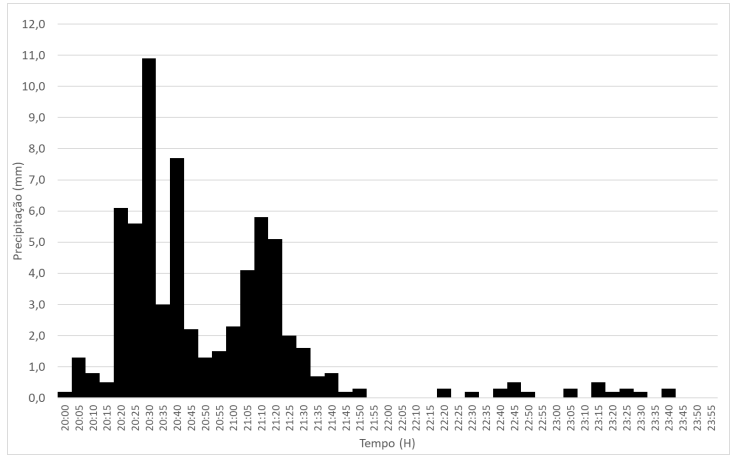

No dia 24 de fevereiro de 2026, fortes chuvas atingiram o sertão de Alagoas. A figura representa o gráfico da primeira precipitação do dia em uma estação meteorológica da região.

De acordo com o gráfico, é correto afirmar que

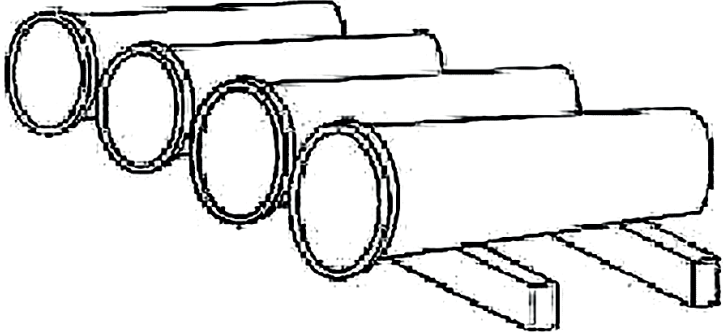

Para a execução de redes de drenagem urbana, os tubos de concreto devem ser preferencialmente estocados na posição vertical. Quando houver necessidade de estocagem na posição horizontal, os tubos devem ser apoiados sobre pontos isolados nas extremidades, conforme figura abaixo, sendo que a altura de empilhamento, para tubos de 1.500 mm de diâmetro, o número máximo de pilhas, não pode exceder a:

Fonte: NBR 15.645/2020 (execução de obras utilizando tubos e aduelas pré-moldados em concreto).

A turbina Pelton é uma turbina de reação na qual os jatos de água têm direção paralela ao plano do rotor, ao passo que a turbina Francis é uma turbina de ação, em que o fluxo de água penetra paralelamente o distribuidor e o rotor.

Em uma pequena bacia hidrográfica, no mês de março, registrou-se precipitação total de 150 mm. Nesse mesmo período, o escoamento superficial médio foi estimado em 45 mm e houve um aumento de armazenamento no solo de +15 mm. Considerando o balanço hídrico simplificado, a evapotranspiração real (ET), em mm, é aproximadamente

Quando ocorre o extravasamento das águas do leito principal de um rio para a planície ribeirinha, o que ocorre devido às cheias em período de alta precipitação, se diz que ocorreu um(a):

Uma das limitações da equação em questão é a incapacidade de prever perda de solos provenientes de eventos climáticos extremos, como precipitação diária muito acima do esperado.

Uma chuva de intensidade 100𝑚𝑚/ℎ precipita-se, durante um período de 30 minutos, sobre uma área de 10𝑘𝑚² , que possui coeficiente de escoamento de 0,25.

A figura a seguir mostra o hidrograma de vazões referente ao acréscimo 𝑄 de vazões em um curso d´água, em decorrência da chuva, em função do tempo 𝑡.

O valor máximo de acréscimo de vazão neste curso d´água em decorrência dessa chuva, em 𝑚³/𝑠, foi de:

A equipe técnica da prefeitura de João Ramalho propôs a implantação de redes de microdrenagem, dispositivos de retenção e bueiros com grelhas reforçadas na elaboração de um projeto executivo de drenagem urbana para um bairro com histórico de alagamentos. Em reunião técnica, o engenheiro civil responsável apresentou as seguintes considerações sobre critérios técnicos e normativos relacionados ao dimensionamento, à implantação e à manutenção de sistemas de drenagem urbana; analise-as.

I. A velocidade máxima admissível nas tubulações de drenagem deve ser limitada para evitar erosões, sendo comumente adotado o valor de 3,0 m/s em tubos de concreto simples, conforme recomendações da ABNT NBR 9649.

II. O coeficiente de rugosidade de Manning utilizado para tubos de concreto moldados in loco deve ser menor do que o de tubos de PVC, pois esses últimos têm superfície mais rugosa.

III. A declividade mínima admissível para garantir o escoamento por gravidade em ramais de drenagem pluvial varia conforme o diâmetro da tubulação, sendo maior para tubos de menor diâmetro.

IV. Bacias de detenção são dispositivos utilizados para retardar a vazão de pico das águas pluviais, contribuindo para a redução de inundações em áreas urbanas.

V. Os poços de visita devem ser implantados sempre em trechos retos, sendo proibidos em trocas de direção ou em mudanças de declividade da rede coletora.

VI. O dimensionamento hidráulico de bocas de lobo deve considerar a intensidade de chuva, a área de contribuição e o tipo de grelha utilizada.

VII. A manutenção preventiva periódica da rede de microdrenagem é essencial para evitar entupimentos e garantir o funcionamento adequado do sistema.

VIII.A adoção de pavimentos permeáveis e jardins de chuva pode ser considerada uma estratégia complementar de drenagem urbana sustentável.

Considerando os conhecimentos técnicos atualizados e as normas brasileiras, está correto o que se afirma apenas em

Os bueiros são considerados obras de arte correntes e têm a função de permitir a passagem de cursos d'água sob ruas e acessos próximos às escolas, evitando alagamentos.

Sistemas pluviais de prédios coletam, conduzem e dão o destino final à água da chuva, impedindo acúmulo e danos às edificações e ao ambiente. Sobre manutenção e pequenos reparos em sistemas pluviais de prédios públicos, marque verdadeiro (V) ou falso (F) nas afirmativas abaixo:

(_) A substituição de ralos quebrados pode ser feita utilizando ferramentas manuais básicas.

(_) O descarte de resíduos sólidos coletados em calhas pode ser feito diretamente em bocas de lobo.

(_)O uso de EPIs, como luvas, botas e óculos, é indispensável para trabalhos em sistemas pluviais.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

As grandezas que caracterizam o escoamento superficial em uma bacia hidrográfica são fundamentais para o planejamento, logo, o coeficiente de escoamento superficial pode ser descrito como:

Uma chuva com intensidade de 15mm/h caiu de maneira uniforme sobre uma área de 2 km², durante 40 minutos. Sabendo-se que o coeficiente de escoamento superficial do terreno é de 0,30 e que 10% da água precipitada volta à atmosfera antes de atingir o solo devido à evapotranspiração, o volume total de água que se infiltrou no solo devido a essa chuva foi de:

De acordo com a norma ABNT NBR 12.209:2011, a relação entre a vazão do efluente líquido de uma unidade de tratamento e a área horizontal sobre a qual é retirada expressa em m³/m².d denomina-se taxa de

Telhado com águas côncavas é o telhado formado por planos inclinados que concorrem na linha de cumeeira.

No projeto de uma rede de drenagem pluvial urbana, são utilizados diversos dispositivos. Analise as funções dos componentes a seguir:

I.Boca de lobo (ou bueiro) é o dispositivo instalado junto ao meio-fio, destinado a captar as águas que escoam superficialmente pelas sarjetas.

II.Poço de visita (PV) é uma câmara visitável, instalada em pontos estratégicos da rede, que permite a inspeção, limpeza e manutenção das galerias.

III.Sarjeta é o canal longitudinal entre o meio-fio e a pista de rolamento, destinado a coletar e conduzir as águas pluviais até a boca de lobo.

Está correto o que se afirma em:
