Questões de Concurso sobre NBR 10844 - Instalações prediais de águas pluviais – Procedimento

Na execução de bocas-de-lobo em obras de microdrenagem urbana, as bocas-de-lobo devem atender às especificações de projeto e aos requisitos construtivos pertinentes. Com base nessas disposições, analise as afirmativas a seguir:

I.As bocas-de-lobo devem ser constituídas de duas partes componentes: a câmara de trabalho, na parte inferior, e a chaminé que dá acesso à superfície, na parte superior.

II.As bocas-de-lobo devem receber, sobre a laje pré-moldada de cobertura da caixa, chaminé de alvenaria ou anéis de concreto armado, com escada de marinheiro fixada internamente para acesso à câmara de trabalho.

III.A parte superior da alvenaria das bocas-de-lobo deve ser fechada com uma cinta de concreto simples, sobre a qual será fixado o quadro para assentamento da grelha.

IV.A grelha das bocas-de-lobo pode ser de ferro fundido ou de concreto armado, devendo ter as dimensões e formas fixadas no projeto.

Está correto o que se afirma em:

Analise as afirmativas abaixo sobre a execução de drenagem pluvial, utilizando tubos e aduelas pré-moldados em concreto.

1. Qualquer excesso de escavação ou depressão no fundo da vala deve ser preenchido com material granular fino compactado.

2. As cavas para os poços de visita devem ter dimensão interna livre, no mínimo igual à medida externa do módulo base, acrescida de 0,60 m.

3. As valas devem ser abertas no sentido de montante para jusante, a partir dos pontos de lançamento, exceto em casos excepcionais, mediante a autorização da fiscalização.

Assinale a alternativa que indica todas as afirmativas corretas.

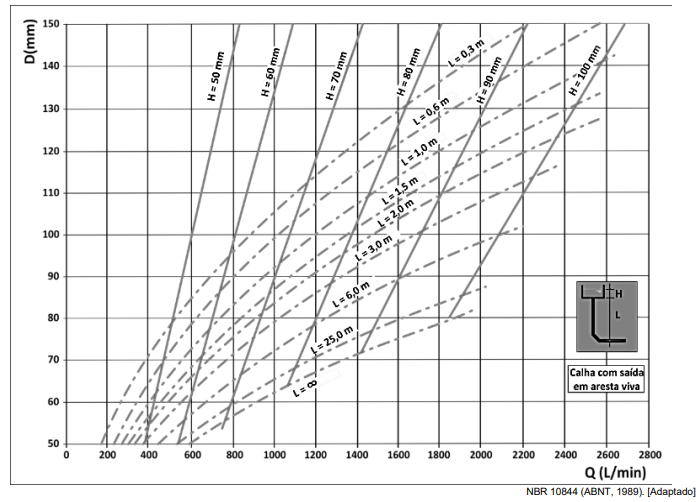

Observe a imagem a seguir.

Interpretando o ábaco, utilizado para a determinação do diâmetro do condutor vertical em sistemas prediais de águas pluviais, e considerando que a vazão de projeto é de 1.200 L/min, e que a altura da lâmina de água na calha 7,0 cm e o comprimento total do condutor vertical de águas pluviais é 6,0 m, o diâmetro nominal de condutor vertical será igual a

De acordo com a NBR 10844/1989 (Instalações prediais de águas pluviais), os períodos de retorno e as características da área a ser drenada que devem ser considerados no cálculo da intensidade pluviométrica são:

Nas instalações prediais de drenagem de águas pluviais, o diâmetro interno mínimo dos condutores verticais de seção circular é de:

De acordo com o que dispõe a NBR 10844:1989 (instalações prediais de águas pluviais - procedimento), é CORRETO afirmar que o diâmetro interno mínimo dos condutores verticais de seção circular é de:

Um engenheiro foi contratado para fazer o projeto pluvial de determinada indústria e necessita encontrar a vazão de projeto para determinar o dimensionamento dos condutores e calhas envolvidos no projeto. Considere a intensidade pluviométrica da cidade de 150mm/h recaindo sobre uma área de contribuição de 1.000,00 m2 (mil metros quadrados), qual a vazão de projeto de acordo com a NBR 10844 (em sua versão vigente).

O dimensionamento hidráulico de sistemas de drenagem pluvial urbana requer compreensão dos processos hidrológicos e métodos de estimativa de vazões de projeto. Em relação aos métodos de cálculo de vazões de escoamento superficial para dimensionamento de galerias e canais pluviais, o Método Racional aplica-se adequadamente quando:

Em um projeto de sistema de instalações prediais de águas pluviais, uma residência térrea tem área de projeção horizontal = 96 m² (telhado com beiral e calha). Para a chuva de projeto, foi adotado t = 5 min e T = 5 anos (porque é cobertura). Como a projeção é ≤ 100 m², utilizou-se a simplificação I = 150 mm/h.

Detalhamento: calhas com inclinação 0,5%, condutor horizontal circular com 0,5% e condutor vertical circular DN 75 (interno ≥ 70 mm). A descarga vai para a rede pluvial (separada do esgoto).

Segundo a NBR, esse projeto

Considerando a NBR 10844, para fins de projeto de instalações de águas pluviais, durante o cálculo da vazão de projeto, para uma construção de 100m? de área de projeção horizontal, pode-se adotar a intensidade pluviométrica (1) de:

Na compatibilização de projetos hídricos com os demais sistemas, aspectos como abastecimento de água e manejo de águas pluviais podem ser tratados de forma independente uns dos outros, pois não interferem no desempenho das edificações nem das vias.

As instalações hidráulicas prediais utilizam diversos dispositivos e acessórios essenciais para assegurar a eficiência, a segurança e o abastecimento de água nas edificações. Desta forma, o barrilete é um dispositivo que:

No dimensionamento de galerias de águas pluviais pelo método racional, a intensidade de chuva depende:

Um projetista está desenvolvendo o projeto de instalações pluviais de uma construção cuja planta de cobertura representa uma laje quadrada sem telhado e cercada por platibanda em todo perímetro referido. O projeto contempla o escoamento superficial direcionado a duas canaletas: uma junto à platibanda da fachada frontal e outra junto à platibanda da fachada dos fundos. Sabe-se que a medida entre essas canaletas é 8,00 m e que as águas da chuva serão distribuídas igualmente.

Seguindo as orientações da norma de instalações prediais de águas pluviais da ABNT, o caimento mínimo a ser adotado para cada lado, em centímetros, é

Para o uso, operação e manutenção de sistemas de fontes alternativas de água não potável em edificações para serviços de usos residencial, comercial, institucional, de serviços e de lazer, a água não potável considerável apta para esses serviços, é aquela cujos valores máximos de pH e de turbidez sejam, para todas as amostras, respectivamente,

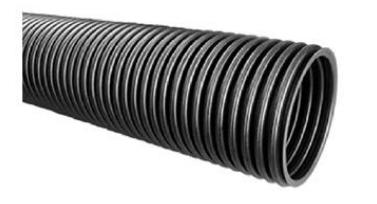

A mangueira corrugada de parede simples mostrada na imagem a seguir é utilizada:

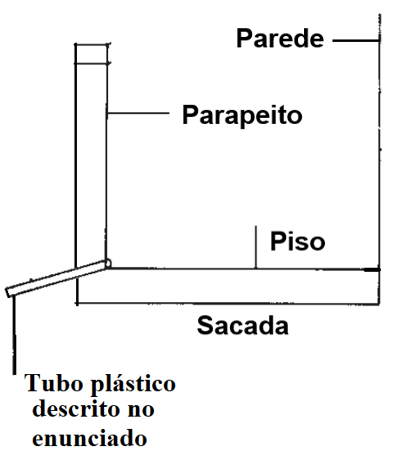

Junto às lajes de sacadas de uma edificação, há tubos de plástico, para escoamento das águas, instalados com declividade adequada para que não permitam o retorno de águas nem que estas escorram pelas paredes, conforme ilustração a seguir:

Os referidos tubos denominam-se

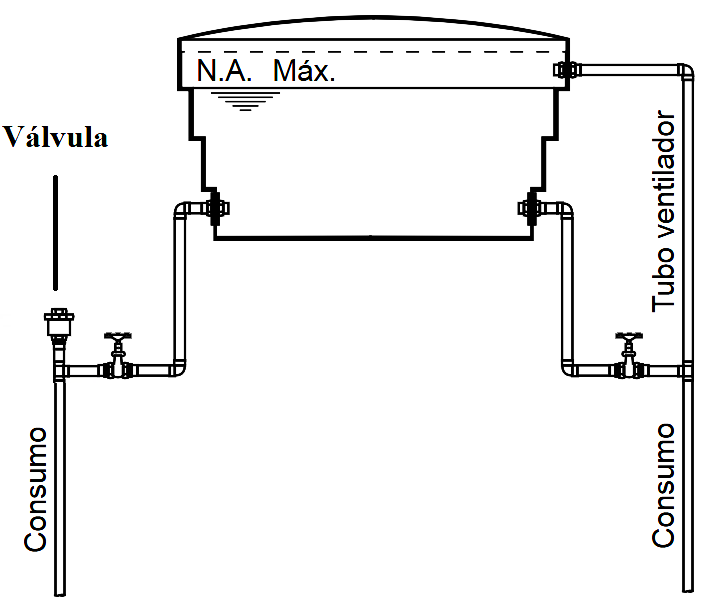

No caso de edificações de múltiplos pavimentos com abastecimento indireto, deve ser empregada uma proteção contra o refluxo de água de cada ramal para a respectiva coluna. Para tanto, pode-se empregar uma válvula específica ou o tubo ventilador, como na ilustração a seguir:

A referida válvula é uma

Um(a) engenheiro(a) está projetando uma rede de drenagem pluvial para determinada escola do município e ao consultar a NBR 10844 (em sua versão vigente) verificou que em tubulações enterradas, devem ser previstas caixas de areia sempre que houver conexões com outra tubulação, mudança de declividade, mudança de direção e ainda a cada trecho de _____metros nos percursos retilíneos. Complete a lacuna com a alternativa correta.

O sistema de esgotamento sanitário denominado _______ caracteriza-se pela existência de redes distintas para esgoto doméstico e águas pluviais, enquanto o sistema _______ utiliza uma única tubulação para ambos os tipos de efluente, exigindo maior capacidade hidráulica.

Qual alternativa preenche, CORRETA e respectivamente, as lacunas?
