Questões de Concurso sobre NBR 10844 - Instalações prediais de águas pluviais – Procedimento

Conforme a NBR 10844 - Instalações Prediais de Águas Pluviais, o período de retorno deve ser fixado segundo as características da área a ser drenada. Acerca disso, analisar os itens abaixo:

I. O período de retorno deve ser fixado em 1 ano para áreas pavimentadas, onde empoçamentos podem ser tolerados.

II. O período de retorno deve ser fixado em 10 anos para coberturas e terraços.

III. O período de retorno deve ser fixado em 25 anos para coberturas e áreas onde empoçamento ou extravasamento não possa ser tolerado.

Está(ão) CORRETO(S):

Com base nas prescrições da ABNT NBR 10844:1989 – Instalações prediais de águas pluviais, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) A instalação predial de águas pluviais se destina exclusivamente ao recolhimento e condução das águas pluviais, não se admitindo quaisquer interligações com outras instalações prediais.

( ) Os condutores verticais podem ser colocados externa e internamente ao edifício, dependendo de considerações de projeto, do uso e da ocupação do edifício e do material dos condutores.

( ) Os condutores horizontais devem ser projetados, sempre que possível com declividade uniforme, com valor mínimo de 1,0%.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Segundo a NBR 10844, que versa sobre instalações prediais de águas pluviais, analisar os itens abaixo:

I. Um período de retorno igual a 5 anos deve ser empregado no cálculo da intensidade pluviométrica de coberturas e/ou terraços.

II. A duração da precipitação deve ser fixada em 25 minutos.

III. As superfícies horizontais de lajes de cobertura devem ter declividade mínima de 1,5%.

Está(ão) CORRETO(S):

Considerando-se a NBR 10844: Instalações prediais de águas pluviais, analisar os itens abaixo:

I. As calhas podem ser feitas de chapas de aço galvanizado, folhas de flandres, fibra de vidro, concreto ou alvenaria.

II. Nos condutores verticais, podem ser empregados tubos e conexões de ferro fundido.

III. Nos condutores horizontais, não devem ser empregados tubos e conexões de PVC rígido.

Está(ão) CORRETO(S):

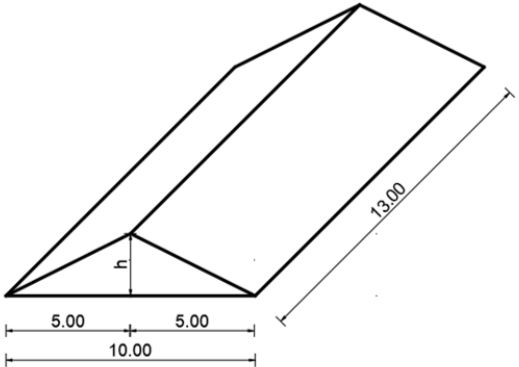

A ABNT NBR 10.844:1989 traz as prescrições técnicas acerca das instalações prediais de águas pluviais. Sabendo que a vazão de projeto utilizada no dimensionamento das calhas para o telhado da figura abaixo foi Q = 0,15 m³/min e que o índice pluviométrico na região onde a edificação será inserida é 120 mm/h, assinale a alternativa que expressa corretamente a altura h do telhado.

Dimensões em metros (m)

𝑸 = $\frac{I\ast A}{60}$

Em que:

$\bullet$ Q = vazão de projeto, em L/min.

$\bullet$ I = intensidade pluviométrica, em mm/h.

$\bullet$ A = área de contribuição, em m².

Relacione a Coluna 1 à Coluna 2, associando os termos empregados no projeto das instalações prediais de águas pluviais às suas respectivas definições, conforme a ABNT NBR 10844:1999.

Coluna 1

1. Perímetro molhado.

2. Intensidade pluviométrica.

3. Altura pluviométrica.

4. Seção molhada.

5. Área de contribuição.

Coluna 2

( ) Soma das áreas das superfícies que, interceptando chuva, conduzem as águas para determinado ponto da instalação.

( ) Linha que limita a seção molhada junto às paredes e ao fundo do condutor ou calha.

( ) Quociente entre a altura pluviométrica precipitada num intervalo de tempo e este intervalo.

( ) Volume de água precipitada por unidade de área horizontal.

( ) Área útil de escoamento em uma seção transversal de um condutor ou calha.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

No cálculo da área de contribuição, segundo a NBR 10.844, devem-se considerar os incrementos devidos à inclinação da cobertura e às paredes que interceptem água de chuva que também deva ser drenada pela cobertura. Analisando as indicações para cálculos da área de contribuição abaixo, assinale a alternativa INCORRETA:

Segundo a NBR 10844 (1989) – Instalações prediais de águas pluviais, a ocorrência de grandes precipitações nos tempos atuais cada vez mais tem causado transbordamento de calhas, de condutores verticais ou de infiltração dentro de construções. Analise as assertivas que seguem e tratam do projeto de recolhimento de águas pluviais:

I. Necessariamente deve ser considerado algum ângulo de incidência da chuva causado pela influência do vento para efeito do cálculo da quantidade de água a ser drenada por um telhado inclinado.

II. Independentemente da área do telhado, não se pode considerar a intensidade da chuva como sendo menor do que 150 mm/h.

III. O fato de haver mudança de direção em uma calha de beiral não altera seu dimensionamento.

Quais estão corretas?

Conforme a NBR 10844/1989 (Instalações prediais de águas pluviais), a seguinte definição “número médio de anos em que, para a mesma duração de precipitação, uma determinada intensidade pluviométrica é igualada ou ultrapassada apenas uma vez” corresponde a qual alternativa?

Para se determinar a intensidade pluviométrica para fins de projeto de instalações prediais de águas pluviais, deve ser fixada a duração da precipitação e do período de retorno adequado, com base em dados pluviométricos locais. De acordo com a NBR 10844, qual o período de retorno para o dimensionamento de projeto para captação e transporte de águas pluviais de coberturas e/ou terraço?

Em edifícios residenciais, deve ser previsto projeto de instalações de drenagem de águas pluviais, visando garantir níveis aceitáveis de funcionalidade, segurança, higiene, conforto, durabilidade e economia. A NBR 10844/1989 fixa exigências e critérios necessários aos projetos e:

I. É aplicada a drenagem de águas pluviais em coberturas de um edifício e demais áreas associadas ao edifício, tais como terraços, pátios, quintais e similares;

II. Exige que, em qualquer ponto da rede predial, a pressão não deve ser inferior a 5 kPa;

III. Exige que seja recolhida e conduzida a vazão de projeto até os locais permitidos pelos dispositivos legais.

Estão corretas as afirmações:

Assinale a alternativa que completa CORRETAMENTE o texto abaixo.

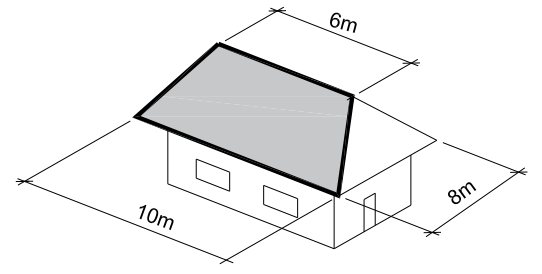

A figura abaixo ilustra esquematicamente uma residência com um telhado de quatro águas. Considerando as dimensões indicadas e que a altura da cumeeira à borda inferior do telhado é de 4 m, a área de contribuição da água destacada na figura, segundo a norma ABNT NBR 10844 (Instalações prediais de águas pluviais – Procedimento), é de:

De acordo com a NBR 10844, que se refere às instalações prediais de águas pluviais, analisar os itens abaixo:

I - As águas pluviais devem ser lançadas em redes de esgotos usadas apenas para águas residuárias.

II - Quando houver risco de penetração de gases, deve ser previsto dispositivo de proteção contra o acesso desses gases ao interior da instalação.

III - A instalação predial de águas pluviais se destina exclusivamente ao recolhimento e condução das águas pluviais, não se admitindo quaisquer interligações com outras instalações prediais.

Está(ão) CORRETO(S):

A calha é o canal que recolhe a água de coberturas, terraços e similares, e a conduz a um ponto de destino. De acordo com a NBR 10844 - Instalações prediais de águas pluviais, assinale a alternativa que NÃO condiz com as características desse elemento.

A dimensão da projeção horizontal da calha de um beiral de um telhado é 10 m. Considerando as prescrições da norma ABNT NBR 10844:1989 (Instalações prediais de águas pluviais - Procedimento), a diferença de altura entre o ponto mais alto e o ponto mais baixo dessa calha deve ser, em cm, de, no mínimo:

Um dos mananciais que pode ser usado como solução de abastecimento individual para fins não potáveis é a chuva. Observe o telhado, com área de 240 m² , da edificação na qual se quer captar a água de chuva.

Se a precipitação crítica de projeto é de 120 mm/h, determine a vazão de dimensionamento da calha, segundo a NBR nº 10.844/89.

A NBR 10844 trata das Instalações prediais de águas pluviais. Segundo este instrumento normativo, no cálculo da área de contribuição, devem‐se considerar os incrementos devidos à inclinação da cobertura e às paredes que interceptem água de chuva que também deve ser drenada pela cobertura.

A área de contribuição para o cálculo da vazão de dimensionamento da calha da figura é dada por

Com relação ao preconizado pela norma ABNT NBR 10844:1989 (Instalações prediais de águas pluviais), é correto afirmar que:
