Questões de Concurso sobre Hidráulica e Hidrologia

A Lei de Darcy descreve o fluxo de água em meios porosos, sendo a base da hidráulica de solos. Assinale a alternativa correta sobre as condições de validade e limitações desta lei.

Em um canal de drenagem urbana, após um período de chuva intensa, observa-se que o escoamento a montante de uma ponte passou a apresentar elevação do nível d’água, com redução da velocidade, formando uma região de remanso. A jusante da ponte, em um trecho em que a declividade do canal é elevada, observa-se uma transição brusca no escoamento, com grande turbulência, formação de ondas e dissipação intensa de energia, caracterizando um ressalto hidráulico.

Com base nos conceitos de remanso e ressalto hidráulico, avalie as afirmativas a seguir.

I. Remanso e ressalto hidráulico são fenômenos equivalentes, diferenciando-se apenas pela largura do canal.

II. O remanso está associado a uma condição de controle a jusante que eleva o nível d’água a montante, geralmente em regime subcrítico.

III. O ressalto hidráulico ocorre quando o escoamento passa de supercrítico para subcrítico, com redução da energia específica e dissipação de energia devido à intensa turbulência.

Está correto o que se afirma apenas em

Em um trecho de drenagem superficial, o escoamento em sarjeta apresenta número de Froude igual a 0,8. Com base na classificação do regime de escoamento, assinale a alternativa correta.

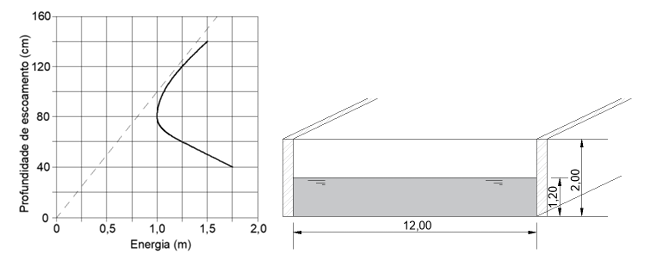

Considere o gráfico abaixo que apresenta a curva da profundidade de escoamento versus energia (curva de energia específica) de um canal hidráulico de 12,00m de largura e 2,00m de altura.

Fonte: Banca Examinadora (2026).

Considerando os dados acima, a energia crítica, a profundidade crítica, e o valor do raio hidráulico para uma profundidade igual a 1,20m, em metros, são respectivamente

Durante a análise de um levantamento topográfico para implantação de um sistema de drenagem urbana, o engenheiro solicitou ao topógrafo que verificasse o comportamento do relevo com base nas curvas de nível do terreno. O topógrafo observou que, em certo trecho, as curvas estão mais próximas entre si.

Esse padrão indica que o terreno:

O ciclo hidrológico representa os diversos percursos da água na atmosfera, solos e oceano.

A sequência que apresenta alguns desses percursos, em ordem decrescente em relação à altitude em que ocorrem, é

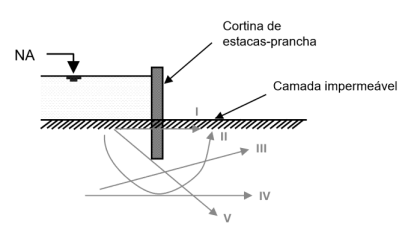

A figura a seguir mostra, no elemento hachurado em cinza, uma cortina de estacas pranchas cravadas em um terreno arenoso, situado à esquerda dessa cortina.

Entre as setas mostradas na figura, a que melhor representa a linha de escoamento da água em função da presença dessa cortina é a

Em uma tubulação circular com diâmetro interno de 32 mm, a água escoa com velocidade média de 1,5 m/s. Considerando a relação entre vazão, área da seção transversal e velocidade do escoamento, e adotando 𝜋 = 3,14, assinale a alternativa que apresenta corretamente a vazão aproximada em litros por segundo (L/s).

A umidade natural do solo, expressa em porcentagem, pode ser obtida por meio da razão entre o peso de água e o peso do material sólido da amostra.

Na hidráulica aplicada ao escoamento em condutos forçados, a perda de carga contínua é classicamente estimada pela equação de

A classificação dos regimes de escoamento em condutos forçados é essencial para o dimensionamento de tubulações e bombas, influenciando diretamente na perda de carga. O Número de Reynolds (Re) é o parâmetro adimensional utilizado para distinguir entre escoamento laminar e turbulento. Acerca dos tipos de escoamento e do Número de Reynolds, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)Um Número de Reynolds elevado indica a predominância das forças de inércia sobre as forças viscosas, caracterizando um escoamento turbulento, com intensa mistura do fluido.

(__)O escoamento laminar é caracterizado por um movimento caótico das partículas fluidas, com alta dissipação de energia e vórtices, ocorrendo tipicamente em baixas velocidades.

(__)No escoamento laminar, as forças viscosas são preponderantes, mantendo as lâminas de fluido organizadas e paralelas, o que ocorre geralmente para Re < 2000 em tubos circulares.

(__)O Número de Reynolds é calculado pela razão entre a pressão estática do fluido e a sua tensão superficial, não dependendo da velocidade ou da viscosidade dinâmica.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

As bombas hidráulicas podem ser classificadas segundo o modo como a energia é transferida ao fluido e conforme a trajetória descrita pelas partículas no interior da máquina. Conforme o enunciado, a configuração construtiva e funcional indicada para vencer grandes alturas de elevação com vazões relativamente reduzidas, em que o aumento de pressão decorre predominantemente da aceleração imposta pelo rotor, caracteriza a:

O entendimento do ciclo hidrológico e de seus componentes (precipitação, evapotranspiração, infiltração e escoamento) é a base para qualquer projeto de macrodrenagem, controle de cheias ou dimensionamento de reservatórios. Considerando a física dos processos hidrológicos atuantes em uma bacia hidrográfica, assinale a alternativa INCORRETA:

Um engenheiro analisa o projeto de um canal de seção transversal retangular para o escoamento de água proveniente de um rio. Para tanto, utiliza, de forma aproximada, a fórmula de Manning.

Consideram-se as duas seções apresentadas nas figuras a seguir.

Sabendo que, em ambas as condições, o material da parede do canal é o mesmo, bem como a inclinação considerada, a razão v2/ v1 entre a velocidade de escoamento da água no canal (2) e no canal (1) é igual a

Para determinar a vazão de projeto de referência para o dimensionamento de uma calha, pode-se empregar a fórmula de Manning-Strickler, apresentada a seguir:

Considere que:

𝑸 = vazão de projeto, em L/min;

𝑺 = área da seção molhada, em m²;

𝒏 = coeficiente de rugosidade;

𝑹_𝑯 = raio hidráulico, em m;

𝒊 = declividade da calha, em m/m;

𝑲 = 60.000.

Em dado contexto, decidiu-se utilizar uma mesma calha, com inclinação de 1% e vazão de projeto 𝑸_𝟏, em uma situação 1, para uma situação 2 de inclinação igual a 4%, com vazão de projeto resultante 𝑸_𝟐. Considerando que as situações 1 e 2 possuem os mesmos valores para as demais variáveis (𝑺, 𝒏, 𝑹_𝑯 e 𝑲), é correto afirmar que

Durante a elaboração de um estudo hidrológico para o dimensionamento de uma ponte rodoviária, um engenheiro necessita estimar a vazão de projeto em uma determinada seção de um rio. Para isso, é necessário delimitar corretamente a área responsável pelo escoamento superficial que contribui para o fluxo de água observado naquele ponto, considerando a topografia e os divisores naturais do terreno.

Nesse contexto, a bacia de contribuição associada a uma seção do rio corresponde à área geográfica

O Hidrograma Unitário é definido CORRETAMENTE como:

O dimensionamento de sistemas de recalque em edifícios exige a análise de fenômenos transitórios que podem comprometer a integridade das tubulações. Analise as afirmativas a seguir:

I.O golpe de aríete é um transiente hidráulico caracterizado por variações bruscas de pressão decorrentes da alteração rápida da velocidade do fluxo, como no fechamento de uma válvula.

II.A instalação de chaminés de equilíbrio ou tanques de amortecimento unidirecionais são medidas eficazes para a mitigação de sobrepressões em adutoras de grande extensão.

III.O uso de válvulas de fechamento rápido em ramais de descarga é a solução técnica recomendada para eliminar ruídos de cavitação em instalações prediais de água fria.

Está correto o que se afirma em:

No estudo do escoamento em condutos forçados, a perda de energia mecânica do fluido está associada ao fator de atrito entre o líquido e a parede da tubulação, refletindo um processo irreversível de conversão de energia em calor. Nesse contexto, o regime de escoamento em que a dissipação de energia ocorre simultaneamente por tensões cisalhantes típicas do regime laminar e por mecanismos vorticosos característicos do regime turbulento, sendo instável, restrito a uma faixa estreita de baixos números de Reynolds e desprovido de interesse prático em sistemas hidráulicos usuais, define:

Remanso e ressalto hidráulico são fenômenos observados em canais abertos e associados a alterações nas condições de escoamento.

Considerando o escoamento em canal de seção retangular e desprezando perdas externas, assinale a opção que apresenta corretamente uma característica do remanso e outra do ressalto hidráulico.
