Questões de Concurso sobre NBR 10821 - Esquadrias para edificações

O que pode ser conferido com exatidão através do esquadro?

As esquadrias são elementos fundamentais para vedação, ventilação e iluminação de edificações, e seu correto dimensionamento e instalação impactam diretamente no conforto e desempenho da obra. Considerando os aspectos técnicos das esquadrias, assinale a alternativa correta.

Vão acabado é o vão da esquadria, com suas dimensões finais, e já requadrado.

Para a fixação da esquadria ou do contramarco do vão, são necessárias peças acopladas ao marco ou contramarco. Tais peças são denominadas

Como é popularmente conhecida a parte da esquadrilha de janelas e de portas que são responsáveis por sustentar os vidros dela?

O índice de redução sonora ponderado Rw (dB), obtido após a realização do ensaio de isolação sonora das esquadrias, determinará o nível de desempenho do produto. De acordo com a NBR 10.821-4/2017, sobre esquadrias para edificações (parte 4), qual será o nível de desempenho se após ensaiar determinada esquadria o resultado obtido for Rw (dB) = 25.

Para pagamento dos trabalhos de emboço de uma fachada, o Engenheiro Civil, gerente de empreendimento da obra, adotou como método de medição descontar apenas os vãos maiores de 2m². Uma fachada possui 30m de comprimento por 12m de altura e 04 tipos de esquadrias, sendo:

▪ Tipo 01 - 05 janelas (1,50m x 1,20m);

▪ Tipo 02 - 04 janelas (2,00m x 1,20m);

▪ Tipo 03 - 02 janelas (1,00m x 2,20m).

Qual a área de emboço deverá ser considerada pelo Engenheiro na medição?

Na operação que consiste em marcar os vãos de uma obra é utilizada a ferramenta esquadro, porém limita-se aos vãos pequenos. Marque a opção que refere qual o ângulo geralmente usado nessa aferição.

Com relação aos requisitos para projeto, execução e aplicações de vidros na construção civil, abordados na NBR 7.199/2016, analise as afirmativas a seguir e assinale (V) para verdadeira e (F) para falsa.

( ) Nos envidraçamentos, a massa de vidraceiro pode ser utilizada tanto em vidros incolores quanto em vidros coloridos.

( ) No armazenamento de peças de vidros planos do tipo laminado, tem-se que a espessura máxima da pilha dever ser 600 mm.

( ) Em casos de instalação de vidro vertical abaixo da cota de 1,10 m (em relação ao piso), em local suscetível ao impacto humano, pode-se utilizar o vidro laminado de segurança.

( ) Nos casos de piso de vidro, deve-se considerar a utilização de calços de fundo e bordo, de forma que o vidro não toque diretamente na estrutura que o sustenta.

Agora, marque a alternativa CORRETA quanto às afirmativas analisadas, de cima para baixo.

Em materiais de construção civil, esquadrias interligadas e estruturadas, com função de vedação, que formam um sistema contínuo, desenvolvendo-se no sentido da altura e/ou da largura da fachada da edificação, sem interrupção, por pelo menos dois pavimentos, denomina-se:

As peças fixas representadas na figura são conhecidas como bandeiras da esquadria.

A cota para apresentar a dimensão de vãos e janelas é indicada nos vãos acabados e prontos para receberem as esquadrias.

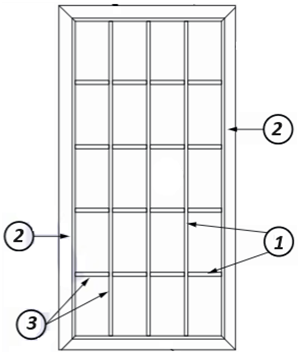

A figura a seguir apresenta uma esquadria destacando alguns dos seus elementos.

Sabendo que o elemento 1 fixa os panos na esquadria, o elemento 2 sustenta o fechamento da esquadria e o elemento 3 é decorativo, os elementos 1, 2 e 3 são denominados, respectivamente,

As janelas (esquadrias) têm função primordial na iluminação e ventilação dos ambientes. Uma esquadria muito utilizada em áreas como banheiros e cozinhas, que permite uma ventilação constante, é a do tipo:

As esquadrias são responsáveis por oferecer segurança, proteção às intempéries, além de iluminação e ventilação adequadas para as edificações.

Sobre as esquadrias, assinale a alternativa que indica corretamente a denominação dada à folha, que pode ser fixa ou móvel, situada na parte superior ou inferior de outra folha de esquadria, sendo separadas por uma travessa.

No armazenamento horizontal para esquadrias cuja maior dimensão exceda 1,50m, devem ser utilizados elementos de separação como sarrafos, calços de EPS, calços de papelão e calços de espuma.

No que tange às esquadrias, considera-se que os caixilhos tem de causar atenuação sonora. São exemplos de ambientes onde a tolerância é baixa:

Para o estudo de pressões de vento sobre esquadrias, dentre os fatores a serem analisados, deve-se considerar o número de pavimentos (a altura do edifício) e a velocidade do vento. Ao gráfico das velocidades básicas do vento sobre uma edificação, empregado nesse estudo, denomina-se

“Esquadria formada por duas ou mais folhas articuladas entre si que, ao se abrirem, dobram-se umas sobre as outras, por deslizamento horizontal de seus eixos de rotação. Estes eixos podem coincidir com as bordas das folhas ou situar-se em posições intermediárias.”. Trata-se da definição de:

As esquadrias são elementos fundamentais na construção civil e têm a função de fechar vãos (aberturas) em edifícios, proporcionando segurança, isolamento térmico e acústico, além de contribuir para a estética e funcionalidade das construções. Existem diversos tipos de esquadrias, como: esquadrias de alumínio, que são leves, duráveis e resistentes à corrosão, além de serem frequentemente utilizadas em janelas e portas de edifícios comerciais e residenciais; esquadrias de ferro, que são robustas e resistentes, mas podem ser suscetíveis à corrosão, além de serem mais comuns em estruturas antigas; esquadrias de madeira, que é mais comum em residências e em casas antigas pode-se observar a aplicação da esquadria de madeira em larga escala, especialmente em regiões distantes dos grandes centros urbanos, mas requerem manutenção regular para evitar deterioração devido à umidade e insetos; esquadrias de PVC, que são resistentes à corrosão e não requerem manutenção significativa e são conhecidas pelo isolamento térmico e acústico eficiente.
