A proteção coletiva obrigatória em serviços em altura, prevista na NR-18, é(são):
A
capacete de segurança.
B
cinto paraquedista.
C
guarda-corpo e rodapé.
D
linha de vida individual.
E
trava-quedas retrátil.
A articulação entre o projeto arquitetônico e os projetos complementares de uma edificação tem escopo e momento próprios. Sobre essa atividade, assinale a alternativa CORRETA.
A
A verificação das interferências entre as disciplinas se realiza no canteiro durante a execução, com as soluções improvisadas pela equipe de obra a cada conflito identificado.
B
A compatibilização confronta o projeto de arquitetura e os projetos estrutural, hidrossanitário e elétrico, sanando as interferências entre as disciplinas na fase de projeto.
C
A padronização dos carimbos e das escalas das pranchas encerra o objeto da compatibilização, atividade de natureza documental conduzida pelo setor de arquivo técnico.
D
A coordenação dos projetos complementares transfere ao orçamentista a definição das soluções técnicas, lançadas na planilha de custos à revelia dos autores das disciplinas.
Associe a segunda coluna de acordo com a primeira, relacionando as proteções contra choques elétricos, sobretensões e perturbações eletromagnéticas com suas respectivas finalidades:
Primeira coluna: proteções
1.Dispositivo DR
2.Barramento de equipotencialização principal (BEP)
3.Proteção básica
Segunda coluna: finalidades
(__)Destina-se a atuar como via de interligação de todos os elementos passíveis de inclusão na proteção central.
(__)Provoca a abertura dos contatos quando a corrente diferencial-residual atinge um valor preestabelecido, em condições especificadas.
(__)Destina-se a impedir o contato com partes vivas perigosas em condições normais de operação.
Assinale a alternativa que apresenta a correta associação entre as colunas:
A
3 − 2 − 1.
B
2 − 1 − 3.
C
2 − 3 − 1.
D
3 − 1 − 2.
E
1 − 2 − 3.
A compatibilização eficaz de projetos de engenharia, no âmbito do fluxo de trabalho Open BIM, não se resume apenas à detecção de interferências, mas também à comunicação e rastreamento da sua resolução. Neste contexto, qual o par de padrões ou protocolos é indispensável para, respectivamente, permitir a federação de modelos de diferentes softwares de autoria em uma plataforma de clash detection e para gerenciar e comunicar o ponto exato da interferência à equipe de projeto?
A
RVT (Revit) e CDE (Common Data Environment).
B
DWG (Drawing) e o protocolo CAD (Computer-Aided Design).
C
IFC (Industry Foundation Classes) e BCF (BIM Collaboration Format).
D
COBie (Construction Operations Building information exchange) e XML (Extensible Markup Language).
Defensas são estruturas portuárias de proteção posicionadas na interface entre as embarcações e as estruturas de acostagem, a fim de proteger ambas dos esforços de impacto nas atracações.
C
Certo
E
Errado
A proteção contra corrosão dos aços expostos ao ar pode ser realizada por galvanização, que consiste na adição de uma camada de zinco às superfícies do aço.
C
Certo
E
Errado
Segundo a NBR 5410 (ABNT, 2004), a cor verde é reservada para condutor(es):
A
de comando de motores.
B
de fase.
C
neutro.
D
de retorno de iluminação.
E
de proteção (terra).
Um projetista elétrico está elaborando o orçamento de uma obra pública e precisa especificar corretamente os dispositivos de proteção a serem adquiridos. Ao analisar o projeto, ele identifica a necessidade de um dispositivo que, simultaneamente, proteja os condutores do circuito contra sobrecarga e curto-circuito e proteja as pessoas contra choques elétricos por correntes de fuga para a terra. Considerando as características técnicas e a finalidade desse dispositivo, assinale a alternativa que apresenta a denominação CORRETA e completa desse componente, tal como deve constar na planilha orçamentária da obra.
A
Disjuntor termomagnético, pois protege os condutores contra sobrecarga, curto-circuito e, por possuir câmara de extinção de arco, também evita choques elétricos nas pessoas.
B
Dispositivo Diferencial Residual (DDR) de dois polos, pois é o componente que, isoladamente, cumpre as funções de proteção contra sobrecarga, curtocircuito e correntes diferenciais residuais.
C
Interruptor Diferencial Residual (tDR), pois conjuga proteção termomagnética e diferencial residual, sendo equivalente ao disjuntor diferencial residual para fins de especificação em planilhas orçamentárias.
D
Disjuntor Diferencial Residual (DDR), pois trata-se de um dispositivo que conjuga, em um único equipamento, as funções do disjuntor termomagnético - proteção dos condutores contra sobrecarga e curto-circuito - e do diferencial residual - proteção das pessoas contra choques elétricos por correntes de fuga.
A execução da instalação de energia elétrica de baixa tensão de uma edificação deverá obedecer aos padrões estabelecidos na NBR 5410. A Contratada terá a responsabilidade de manter com a concessionária os entendimentos necessários à aprovação da instalação e à ligação da energia elétrica. Sobre os critérios para a execução das várias etapas da instalação elétrica de uma edificação, marque a alternativa correta.
A
As emendas dos condutores serão efetuadas preferencialmente pelo uso de fitas isolantes de alta fusão. As ligações às chaves poderão ser feitas, opcionalmente, com a utilização de terminais de pressão ou compressão.
B
Os condutores de um mesmo circuito poderão, opcionalmente, ser instalados em eletrodutos diferentes, conforme à disposição dos ambientes da edificação.
C
Os condutores deverão ser identificados com o código do circuito por meio de indicadores, firmemente presos a estes, em caixas de junção, chaves e onde mais se faça necessário.
D
Os condutores que saem de trechos subterrâneos e sobem ao longo de paredes ou outras superfícies deverão ser protegidos por meio de eletroduto flexível, tipo garganta, até uma altura não inferior a 3 metros em relação ao piso acabado, ou até atingirem a caixa protetora.
Os Sistemas de Proteção contra Descargas Atmosféricas (SPDA) são essenciais para minimizar os riscos de danos estruturais e acidentes causados por raios em edificações. A instalação deve seguir normas técnicas específicas para garantir a eficiência na condução e dissipação da corrente elétrica para o solo. Considerando os princípios de funcionamento e os requisitos normativos dos SPDA, analise as afirmativas a seguir.
I.O sistema de aterramento do SPDA deve garantir baixa resistência elétrica para facilitar a dissipação da corrente da descarga atmosférica, reduzindo o risco de danos estruturais e elétricos.
II.A instalação de captores no topo das edificações deve seguir critérios de posicionamento definidos em normas técnicas, assegurando a cobertura da área protegida contra descargas diretas.
III.A malha de aterramento do SPDA pode ser interligada diretamente às estruturas metálicas da edificação sem necessidade de controle de potencial, pois a corrente se dispersa de forma uniforme pelo solo.
Está correto o que se afirma em:
A
I e II, apenas.
B
I, II e III.
C
II, apenas.
D
I e III, apenas.
Em projetos de edificações, residenciais ou não, os circuitos elétricos que servem a áreas internas sujeitas a lavagens devem, obrigatoriamente, contar com proteção adicional oferecida por dispositivo diferencial-residual de alta sensibilidade, qualquer que seja o esquema de aterramento.
C
Certo
E
Errado
O condutor de proteção (PE) pode ser interrompido por dispositivos de manobra ou proteção, desde que o neutro permaneça contínuo.
C
Certo
E
Errado
No Brasil, as redes de distribuição de energia elétrica podem ser classificadas em aéreas ou subterrâneas, conforme sua forma de instalação e os materiais utilizados. Ambos os sistemas devem obedecer às normas técnicas específicas que garantem segurança operacional, continuidade do fornecimento e desempenho elétrico adequado.
A respeito das redes de distribuição e de suas principais características, assinale a alternativa correta:
A
Na rede de distribuição aérea compacta, os condutores são cobertos e sustentados por cabo mensageiro de aço, porém não são eletricamente isolados, pois o campo elétrico não se encontra confinado.
B
A rede subterrânea é indicada principalmente para regiões rurais, devido à facilidade de escavação e menor necessidade de normas específicas de instalação.
C
Na rede de distribuição aérea isolada, os condutores são nus, apoiados em isoladores de porcelana e fixados em cruzetas de madeira, o que reduz o campo elétrico ao redor dos cabos.
D
As redes de distribuição aérea convencional utilizam cabos protegidos e espaçadores poliméricos, apresentando desempenho elétrico superior às compactas.
E
A principal vantagem das redes subterrâneas é o menor custo de instalação, uma vez que dispensam estruturas de sustentação e equipamentos de proteção específicos.
Caso o quadro elétrico de distribuição principal seja dotado de dispositivos de proteção contra surtos, é dispensada a instalação de disjuntor diferencial residual.
C
Certo
E
Errado
Uma antena dipolo infinitesimal de 5m, alimentada por uma corrente de 10A, opera na frequência de 3MHz no espaço livre. Nestas condições, é possível desprezar os efeitos do campo próximo a partir de aproximadamente
A
31,8 m
B
100 m
C
159,2 m
D
314 m
E
318,5 m
A tensão de saída de um conversor CA-CA com tiristores e controle por ciclos inteiros, para a entrada em 220 V e 3 ciclos ligados de um total de 5 ciclos é de aproximadamente
A
127,0 V
B
163,9 V
C
170,4 V
D
220,0 V
E
284,0 V

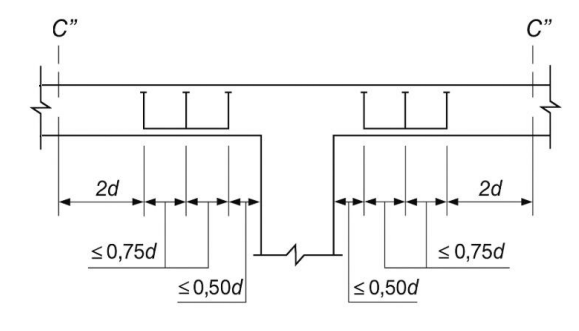

No detalhamento de um projeto estrutural, constava a necessidade de que certa armadura deveria ser constituída por três linhas de conectores com extremidades alargadas, dispostas radialmente a partir do perímetro do pilar, em que cada uma dessas extremidades deveria estar ancorada fora do plano da armadura de flexão correspondente (conforme a ilustração). Essa armadura e seus conectores são identificados como
A
armadura de punção e conectores tipo stud.
B
armadura de punção e conectores tipo tirantes.
C
armadura de punção e conectores tipo fretagem.
D
armadura de protensão e conectores tipo stud.
E
armadura de costura e conectores tipo fretagem.
O dispositivo de proteção contra surtos, conhecido tecnicamente como dispositivo diferencial-residual de alta sensibilidade, deve ser instalado no quadro elétrico de distribuição principal.
C
Certo
E
Errado
No que tange a medidas de prevenção contra queda de altura, a proteção, quando constituída de anteparos rígidos com fechamento total do vão, deve ter altura mínima de
A
0,80 m.
B
1,00 m.
C
1,20 m.
D
1,40 m
E
1,60 m.
Em uma obra, a integração entre os diferentes projetos (arquitetônico, estrutural, elétrico e hidráulico) é fundamental para evitar retrabalhos e custos extras. Nesse contexto, a compatibilização de projetos multidisciplinares tem como principal objetivo, assinale a alternativa correta.
A
Visa evitar interferências entre disciplinas como elétrica, hidráulica e estrutural.
B
Não é necessária quando há equipe de arquitetos.
C
É dispensável em obras públicas.
D
Garante que o projeto seja executado sem necessidade de fiscalização.
E
Serve apenas para projetos estruturais.
