Questões de Concurso sobre NBR 14762 - Dimensionamento de estruturas de aço constituídas por perfis formados a frio

Combinações de carregamento, propriedades mecânicas do aço e critérios de estabilidade global e local são alguns dos parâmetros de dimensionamento do projeto de estruturas metálicas.

A industrialização da construção civil introduziu métodos que visam a redução de desperdícios e o aumento da produtividade. Acerca das características dos sistemas de construção a seco e convencionais, registre V, para as afirmativas verdadeiras, e F, para as falsas:

( )O sistema de Light Steel Frame (LSF) utiliza perfis de aço galvanizado formados a frio como elemento autoportante para fechamentos com placas cimentícias.

( )A alvenaria estrutural dispensa o uso de vigas e pilares tradicionais, pois as próprias paredes são responsáveis pela transmissão das cargas até a fundação.

( )O sistema de Wood Frame baseia-se no uso de painéis maciços de concreto pré-moldado revestidos com lâminas de madeira para garantir o isolamento térmico.

( )As estruturas moldadas in loco em concreto armado apresentam menor flexibilidade arquitetônica quando comparadas aos sistemas de painéis pré-fabricados pesados.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

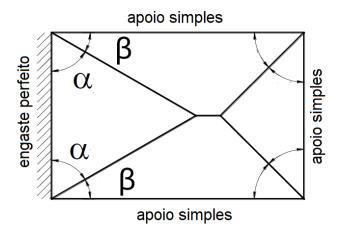

No cálculo das reações de apoio de lajes maciças retangulares submetidas a carga uniformemente distribuída, podem ser adotadas aproximações simplificadas. Quando se utiliza o método das charneiras e não é realizada a análise plástica, admite-se que as linhas de charneira possam ser aproximadas por retas inclinadas a partir dos vértices, formando angulação que depende do tipo de apoio. Para o caso de apoios distintos, com engaste perfeito em um lado e apoio simples no lado adjacente, o valor do ângulo 𝜶 medido a partir do lado engastado, conforme a ilustração, é

Em determinadas situações, como em estruturas situadas em ambientes não agressivos, pode-se admitir a ocorrência de fissuração, o que permite reduzir a intensidade da força de protensão e tornar o projeto mais econômico. Nesses casos, a peça pode ser dimensionada para permanecer sem fissuras sob a ação dos carregamentos permanentes, admitindo-se fissuração sob a ação do carregamento total (permanente + variável). Quando a peça trabalha fissurada sob o carregamento total, tem-se a

No projeto da treliça de uma ponte metálica, a força axial máxima de compressão nas barras de aço do banzo comprimido, com 1,40 m de comprimento e área da seção transversal de 14 cm², é 160 kN. Considerando que o módulo de elasticidade do aço é 200 GPa, as barras sofrerão o encurtamento de

Nas ligações de estruturas metálicas, determinadas peças estruturais devem ser dimensionadas considerando um valor mínimo de força solicitante de cálculo. Nesse contexto, quando uma estrutura puramente metálica estiver submetida a uma força solicitante de cálculo estática inferior a __________, em qualquer direção, as ligações devem ser dimensionadas considerando esse valor mínimo, mantendo a direção e sentido da força atuante. Essa regra não se aplica às diagonais e montantes de travejamento de barras compostas, aos tirantes formados por barras redondas, às travessas de fechamento lateral e às terças de cobertura de edificações.

Assinale a alternativa que corretamente preenche a lacuna no excerto:

As dimensões do BIM (Building Information Modeling) representam a evolução e a complexidade das informações e dos dados gerenciados, partindo do modelo 3D. Elas são uma forma de classificar os diferentes tipos de informações e usos que podem ser integrados ao modelo digital. A classificação 9D possui foco na

No projeto de uma estrutura metálica para um galpão industrial, um engenheiro civil deve especificar os elementos estruturais principais (vigas e pilares), podendo optar por perfis laminados ou soldados.

Sobre as características desses perfis, avalie as afirmativas a seguir.

I. Perfis soldados não podem ser utilizados como pilares, pois apresentam instabilidade local inevitável devido às chapas.

II. Os perfis soldados apresentam a vantagem de não possuírem tensões residuais, uma vez que o processo de soldagem elimina as deformações internas causadas pelo resfriamento.

III. Os perfis laminados apresentam maior padronização e menores variações dimensionais em relação aos soldados, sendo geralmente mais competitivos em termos de custo por quilo em vãos pequenos e médios, onde a demanda estrutural é atendida pelas tabelas comerciais.

Está correto o que se afirma apenas em

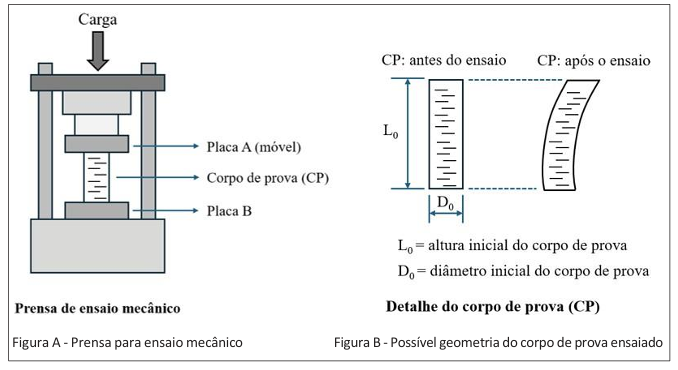

A Figura A representa uma prensa utilizada em ensaios mecânicos. Os corpos de prova ensaiados nesse equipamento têm apresentado como resultado, após o carregamento de compressão, a configuração conforme esquema mostrado na Figura B. Considere que essa não é a geometria esperada do corpo de prova após a realização deste ensaio.

Avalie o que se afirmam serem ações que devem ser tomadas antes do ensaio, com objetivo de evitar esse resultado.

I- Verificar se está adequada a relação L₀ /D₀ do corpo de prova.

II- Aumentar o atrito entre as placas e o corpo de prova.

III- Conferir o paralelismo entre as placas A e B.

IV- Observar o nivelamento da placa A.

V- Travar o corpo de prova lateralmente.

Fonte: Banca Examinadora (2026).

Da forma como os procedimentos devem ser observados para evitar a deformação mostrada na Figura B, está correto apenas o que se afirma em

A verificação dos estados limites de serviço em estruturas pré-moldadas é dispensável quando os elementos são produzidos sob rigoroso controle industrial.

Steel Framing é um sistema construtivo moderno, industrializado e a seco, composto por uma estrutura de perfis de aço galvanizado. Acerca da nomenclatura dos elementos do Steel Framing, tem-se a Guia ou guia enrijecida que é:

A escala estabelece a relação entre as dimensões representadas em um desenho e as dimensões reais do objeto. Em uma planta elaborada na escala 1:100, uma parede apresenta comprimento de 8 cm. Podemos afirmar que o comprimento real dessa parede é:

O Light Steel Frame é um sistema construtivo baseado na utilização de quadros constituídos de perfis estruturais de aço zincado conformado a frio (perfis leves de aço), instalados de forma a distribuir uniformemente os esforços, e fechamento com chapas de Oriented Strand Board (OSB), chapas cimentícias, chapas de gesso, entre outros. Dadas as afirmativas, a respeito da/s vantagem/ns desse sistema construtivo,

I. A geração de resíduos é praticamente zero.

II. Redução do peso da estrutura.

III. Sem limitação do número de pavimentos.

IV. Mão de obra não especializada.

verifica-se que está/ão correta/s

Durante a execução de uma edificação em concreto armado, constatou-se que as prumadas de água pluvial previstas no projeto hidrossanitário interceptam regiões de vigas estruturais, exigindo a passagem da tubulação por áreas originalmente não previstas no projeto estrutural.

Considerando os princípios de compatibilização de projetos, a execução de estruturas de concreto armado, de alvenarias de vedação e de instalações prediais, assinale a alternativa que apresenta a análise técnica e a providência mais adequadas.

As barras de aços CA70 devem ser lisas, sem nervuras transversais, e identificadas por meio de marcas de laminação em relevo.

A ABNT NBR 16970-1 descreve o Light Steel Framing como um sistema construtivo cuja principal característica é ser estruturado por perfis leves de aço formados a frio, com revestimento metálico e fechamentos em _________.

Assinale a alternativa que preencha corretamente a lacuna.

De forma teórica geral para vigas de aço, dentre as alternativas a seguir, o tipo de perfil no qual a ocorrência do estado limite de flambagem lateral com torção (FLT) é mais crítica é

As esquadrias de alumínio são amplamente utilizadas na construção civil devido à sua durabilidade, leveza e variedade de acabamentos, passando por processos industriais que aumentam sua resistência à corrosão e melhoram sua estética. Assinale a alternativa que descreve corretamente o objetivo do processo de anodização em perfis de alumínio para esquadrias.

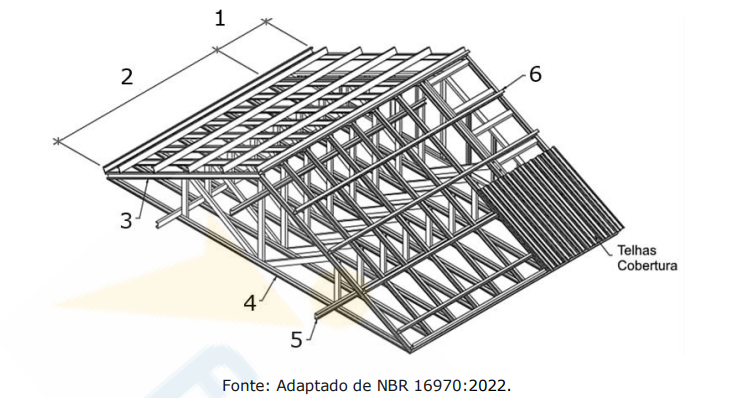

A NBR 16970 (Light Steel Framing – Sistemas construtivos estruturados em perfis leves de aço formados a frio, com fechamentos em chapas delgadas – Parte 2: Projeto estrutural), apresenta um esquema da estrutura dos elementos estruturais da cobertura. Considerando as disposições da Norma, analise a imagem apresentada abaixo:

De acordo com as indicações de 1 a 6 apresentadas na imagem acima, assinale a alternativa que apresenta, correta e respectivamente, a nomenclatura referente a cada número.

A figura a seguir apresenta um pilar metálico de aço carbono com módulo de elasticidade longitudinal igual a 200 GPa. Esse pilar possui uma extremidade engastada e a outra livre. Na extremidade livre atua uma carga compressiva axial P.

Sabendo que esse pilar possui seção transversal circular de diâmetro 12 cm, comprimento total de 3,0 m e admitindo $\pi$ = 3, a carga crítica de flambagem de Euler nessa coluna vale:
