Questões de Concurso sobre Projeto e Execução de Barragens

Um gradual aumento das poropressões no corpo de uma barragem de terra pode estar relacionado ao entupimento de dispositivos de drenagem, causado por processos de colmatação química progressiva e pela presença de agentes biodegradantes nos dispositivos.

Surgências na base do talude de jusante de uma barragem de terra podem ser combatidas pela execução de filtros invertidos.

Nas usinas hidrelétricas, as barragens de concreto do tipo gravidade são sempre mais indicadas que as barragens de terra ou enrocamento, pois suportam maiores alturas e vazões, sendo tecnicamente mais adequadas para geração de energia elétrica.

Carlos, servidor público, está atuando no licenciamento ambiental de uma barragem para captação de águas e deseja caracterizá-la conforme o tipo da estrutura. O servidor identificou que, no projeto da barragem, há previsão de utilização de materiais terrosos com diferentes índices de permeabilidade em sua estrutura, com a construção de um núcleo central argiloso impermeável.

É correto concluir que a barragem a que se refere a situação hipotética precedente é a

Considerando os elementos que compõem as barragens de acumulação de água, assinale a opção correta acerca de vertedores.

Barragens de terra homogêneas dispensam sistemas internos de drenagem, desde que o material utilizado apresente baixa permeabilidade.

Barragens de gravidade resistem predominantemente aos esforços atuantes por meio do seu peso próprio, razão pela qual são usualmente executadas em concreto e exigem fundações com elevada capacidade de suporte.

Em uma barragem de terra, o desenvolvimento de erosões em áreas protegidas por enrocamento lançado (riprap) pode ser causado pelo sucessivo impacto de ondas geradas por episódios climáticos pontuais, como tempestades.

As barragens de rejeito alteadas à montante são mais suscetíveis ao colapso causado pelo fenômeno de liquefação do solo que as alteadas à jusante.

Segundo Fernandes (2016), escoamentos verticais ou subverticais com gradientes hidráulicos elevados podem ocasionar acidentes nas obras de engenharia nas quais ou em torno das quais se verifica percolação (barragens, ensecadeiras, estruturas de arrimo, etc.). O fator de segurança (FS) em relação à ocorrência de uma condição crítica, quando junto da face de jusante de obras hidráulicas ocorre um escoamento vertical de sentido ascendente, é definido como sendo a razão entre o gradiente hidráulico crítico $(i_{cr})$ e o gradiente hidráulico máximo junto da face de jusante $(i_{max}^{jus}).$ $(i_{max}^{jus}.$

Após a realização de análises de percolação em uma barragem de terra, pode-se verificar um fluxo ascendente na interface entre a barragem e a fundação permeável (pé de jusante) com um gradiente hidráulico máximo igual a 0,5. Considerando o peso específico saturado do solo igual a 20 kN/m³ e o peso específico da água igual a 10 kN/m³, o valor do gradiente hidráulico crítico e o valor do fator de segurança valem, respectivamente,

As barragens de terra podem assumir diferentes configurações construtivas conforme critérios de segurança, custo e controle de infiltrações. Nesse contexto, a tipologia de barragem caracterizada pela compartimentação do aterro em zonas com diferentes graus de permeabilidade, visando simultaneamente à redução de riscos de percolação e à otimização da estabilidade dos taludes, corresponde a:

As barragens de terra são amplamente utilizadas desde os tempos mais remotos para o represamento e desvio de água. Acerca do tema, o conjunto de características que justifica a ampla adoção de pequenas barragens de terra, especialmente quando comparadas a outros tipos de barragens, configurando como principal vantagem, é:

Nas barragens de concreto em arco, os esforços hidrostáticos atuantes no paramento de montante são predominantemente transmitidos às ombreiras por meio do efeito de arco, razão pela qual esse tipo de estrutura exige vales estreitos com maciços rochosos competentes para garantir a adequada transferência de cargas.

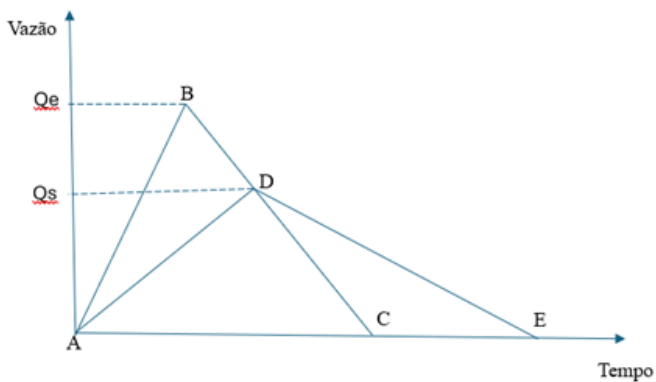

No projeto do vertedor de uma pequena barragem de terra, será utilizado o método do hidrograma triangular sintético para o cálculo da vazão de pico amortecida (Qs), conforme figura, a seguir:

Fonte: produzido pelo elaborador

Nessa figura, as áreas dos triângulos ABC (hidrograma de entrada) e ADE (hidrograma amortecido) são iguais e a área do triângulo CDE representa o volume descarregado pelo barramento a partir da onda de cheia. AC equivale a 3 três vezes o tempo de concentração (tc).

Sabendo que a vazão de pico do hidrograma de entrada (Qe) é de 18 m³/s, que o tc é de 30 minutos e que o volume descarregado pelo barramento, a partir da onda de cheia, é de 30000 m³, assinale a alternativa que apresenta o valor da vazão de pico amortecida de projeto:

Em barragens de terra, devido à ação das ondas, é comum a execução de camadas de proteção com enrocamento lançado (riprap) nos taludes de jusante.

Sobre a seleção de materiais e as características de projeto em barragens de terra homogêneas e zoneadas, assinale a alternativa INCORRETA:

Um paredão de uma barragem com as seguintes dimensões: 1 km de extensão, 10 metros de altura e 5 metros de largura, será construído em concreto Compactado Com Rolo (CCR), cujo consumo de cimento será de 90 kg/m³. Considerando que são emitidos 564 kg de CO₂ por tonelada de cimento produzido, é CORRETO afirmar que a quantidade de CO₂ emitida na produção do cimento utilizado nesta barragem é de:

O piping caracteriza-se pela formação imediata de uma brecha visível no maciço da barragem, o que permite sua identificação precoce antes que haja comprometimento estrutural relevante.

O vertedouro é um elemento essencial de segurança da barragem, destinado a controlar o nível do reservatório e evitar o galgamento do maciço.
