Questões de Concurso sobre Recalque

A Construção Civil produz uma enorme quantidade de resíduos que são lançados no meio ambiente, aumentando a poluição, principalmente nas grandes cidades brasileiras. A reciclagem destes resíduos é uma oportunidade para geração fonte de renda e emprego e que pode reduzir a quantidade de resíduos gerados devido à grande quantidade de obras em andamento no país. Sobre a reciclagem de resíduos, é incorreto afirmar:

Sobre o tema Recalque das Fundações, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Recalque absoluto é definido pelo deslocamento vertical descendente de um elemento de fundação.

( ) Recalque diferencial é a diferença entre os recalques absolutos de dois quaisquer elementos de fundação.

( ) A distorção angular é a soma dos recalques diferenciais de duas fundações dividida pela distância entre essas fundações.

( ) Quando todas as fundações sofrerem o mesmo recalque absoluto, a distorção será nula; independente da grandeza desse recalque, não haverá problemas de funcionalidade da construção.

Assinale a sequência correta.

Para o dimensionamento das tubulações de recalque de água de um edifício residencial com 18 andares e 6 apartamentos por andar, considerou-se a população de 4 pessoas por apartamento, com consumo médio de 200 litros de água per capita. O edifício possui um reservatório superior com capacidade para armazenar 50% do volume diário e a velocidade da água na tubulação que alimenta o reservatório superior é de 2,5 m/s. Considerando que o tempo para encher o reservatório superior é de 4,0 horas, a área da seção transversal da tubulação de recalque de água é

Uma edificação construída sobre fundações diretas, em sapatas isoladas, terá que ser reformada por apresentar patologias diversas, como danos em esquadrias e vedações decorrentes de diferenças entre os deslocamentos verticais, para baixo, da base de duas ou mais sapatas, vizinhas umas às outras, devido a deformações volumétricas dos solos. Esses deslocamentos foram maiores nas bordas do aterro sobre o qual a edificação foi construída do que no centro da plataforma e nas áreas implantadas sobre corte do terreno natural. Tais deslocamentos são denominados

Os ensaios de compressão edométrica são especialmente realizados para o estudo de recalques das argilas saturadas. Esse processo de deformação pode se desenvolver lentamente, em virtude do tempo necessário para que a água saia dos vazios do solo, devido à baixa permeabilidade das argilas. A esse processo denomina-se adensamento dos solos.

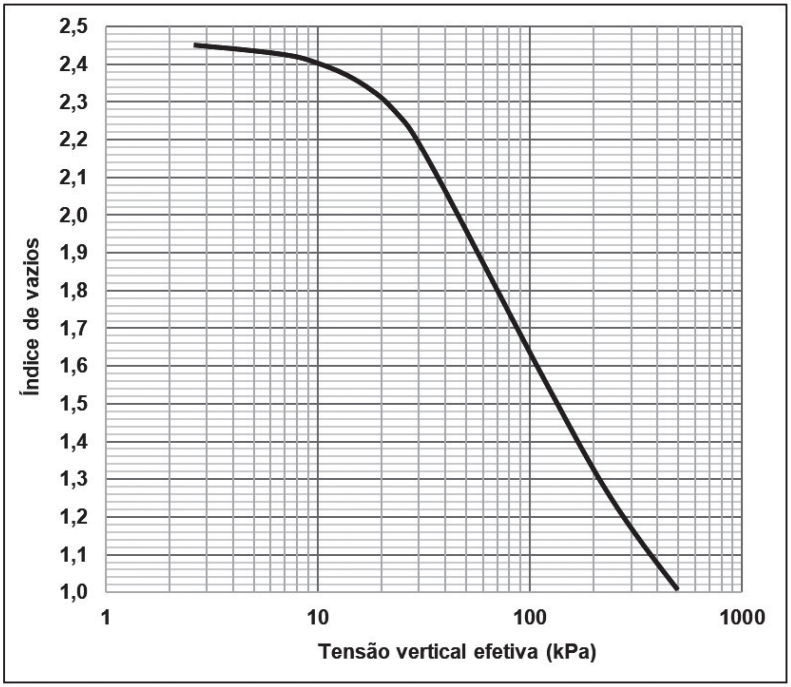

O resultado deste ensaio de adensamento pode ser desenhado (gráfico abaixo) com as abcissas indicando o logaritmo das pressões aplicadas versus o índice de vazios nas ordenadas. Ao longo desta curva do ensaio ocorre normalmente uma linearidade denominada por Terzaghi de “reta virgem”, e à inclinação dessa reta denomina-se de Índice de Compressão (Cc), que embora seja positivo, indica uma redução do índice de vazios quando as pressões aumentam.

Fonte: Banca examinadora (2023).

Para o gráfico da figura acima, com sua respectiva caderneta de ensaio, a estimativa mais próxima do valor deste Índice de Compressão (C_c), é:

A verificação do recalque pode ser feita por prova de carga ou através de cálculo por método consagrado, teórico ou semiempírico, sendo as propriedades do solo obtidas em ensaios de laboratório ou in situ (eventualmente através de correlações) e levando-se em consideração as modificações nessas propriedades, causadas pela instalação do elemento de fundação. No caso de verificação por prova de carga, a carga admissível não pode ser superior a 1/1,5 daquela que produz o recalque admissível, medido no topo da estaca ou do tubulão.

Nas estruturas, os efeitos dos recalques podem ser classificados em três grupos de danos. Preencha cada lacuna com o termo correspondente à descrição.

i- _______: são aqueles causados em pilares, vigas, lajes etc.

ii - _______: são aqueles que conduzem ao aparecimento de trincas em paredes e acabamentos, rupturas de painéis de vidro etc.

iii - _______: são os causados à utilização da estrutura, como refluxo de esgotos ou ruptura de redes de esgoto e galerias de água pluvial, emperramento das portas e janelas, desgaste excessivo de elevadores (desaprumo da estrutura) etc.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto.

Uma residência unifamiliar apresentou sinais de recalques diferenciais que são possíveis de serem mitigados com solução de estacas de reação. Das estacas listadas a seguir, marque a que corresponde à definição de estaca de reação.

Nas fundações temos os termos repique e nega, estes são respectivamente a parcela:

As características de funcionamento de sistemas de elevação de água podem ser avaliadas por meio de curvas características da tubulação e da bomba, que são as representações cartesianas de curvas do tipo $H=f(Q)$ , em que $H$ representa a altura manométrica e $Q$ representa a vazão recalcada. Para a bomba, pode ser analisada, ainda, a curva de rendimento em função da vazão.

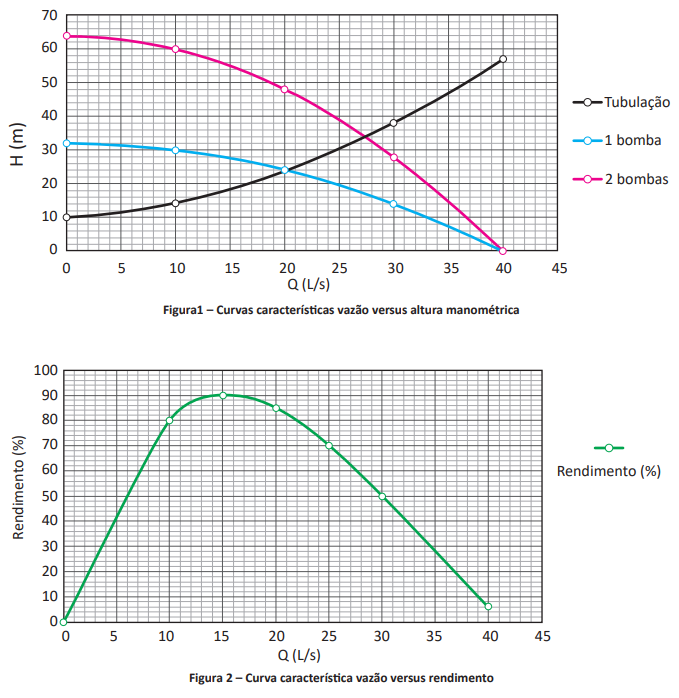

Nesse contexto, suponha que uma bomba centrífuga será utilizada para elevar água entre dois reservatórios por meio de uma adutora. Na figura 1, apresentam-se as curvas características vazão versus altura manométrica desse sistema. Na figura 2, apresenta-se a curva característica vazão versus rendimento.

Considerando essas condições, avalie as afirmações a seguir.

I. Ao serem instaladas duas bombas em série, cada uma delas irá operar com um rendimento de 60%.

II. Ao serem instaladas duas bombas em série, cada uma delas irá fornecer uma altura manométrica de 17 m.

III. Ao ser instalada apenas uma bomba, ela irá recalcar uma vazão 20 L/s e irá operar com um rendimento de 34%.

IV. Ao serem instaladas duas bombas em série, a vazão recalcada no sistema sofrerá um aumento de 7,5 L/s em relação àquela recalcada pela operação de uma única bomba.

É correto apenas o que se afirma em

No processo de cravação de uma estaca, o termo “nega” está relacionado:

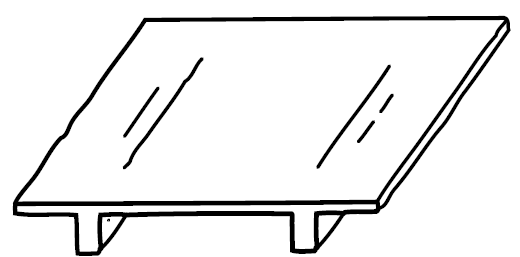

Observe as trincas na face superior da laje apresentada na figura abaixo:

THOMAZ , E. Trincas nos edifícios: causas, prevenção e recuperação. São Paulo: Pini, 1989, p. 55.

Essas trincas tiveram sua origem

O recalque diferencial de fundações causa fissuras horizontais, próximas à laje de cobertura.

Além do recalque devido ao solo, as estacas, quando submetidas a uma carga no topo, apresentam o encurtamento elástico (pe), que pode ser definido pela lei de Hooke como:

${\rho }_{ϵ}=\frac{1}{A_e{E}_c}\sum P_i{L}_i$

(Cintra e Aoki,2011)

em que:

A_e = área da seção do fuste da estaca;

E_c =módulo de elasticidade do concreto;

P_i = valor médio do esforço normal; e

L_i = comprimento da estaca para cada esforço normal considerado.

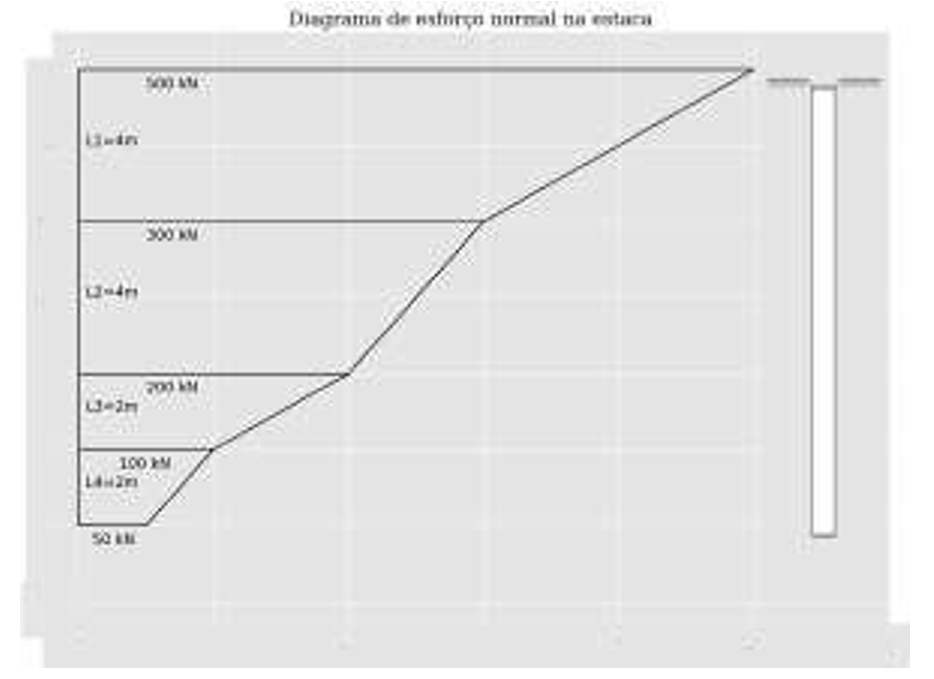

A figura abaixo representa o esforço normal de uma estaca pré-moldada de concreto de 12,0 m e área da seção do fuste de 0,071 m?. Assumindo que o módulo de elasticidade do concreto para essa estaca seja de 28 GPa, calcule o encurtamento elástico, em mm, e assinale a alternativa correspondente ao resultado para duas casas decimais.

Figura 3 - Diagrama de esforço normal na estaca

O recalque por adensamento pode ser estabilizado quando toda a água entre os grãos de solo é expulsa, não mais havendo diminuição do volume do solo. Se o recalque não afetou a estrutura, o problema passa a ser apenas vedar a trinca na alvenaria.

Uma sapata isolada em concreto armado de base quadrada é executada para suportar um pilar de seção transversal quadrada de lado 30 cm. Estima-se em 100 tf a carga vertical (incluindo peso próprio) a ser transferida para o solo. A tensão admissível da cota de assentamento é de 2,5 kgf/cm². Considerando uma sapata rígida, o lado e a altura devem ser, respectivamente, de

Em fundações, o atrito lateral que solicita estacas ou tubulões, quando o recalque do solo adjacente é maior do que o recalque dos elementos de fundação, é o fenômeno que ocorre quando o solo está em processo de adensamento, provocado pelo seu peso próprio, por sobrecargas lançadas na superfície, por rebaixamento do lenço freático, pelo amolgamento da camada mole compressível decorrente de execução de estaqueamento, etc.

O termo utilizado para essa definição é:

Sobre uma camada de argila mole no campo, com 4,0 metros de espessura e peso específico saturado de 15 kN/m³, será implantado um aterro de grandes dimensões em planta com 3,0 metros de altura e peso específico de 20 kN/m³. O nível da água coincide com o topo da camada de argila mole.

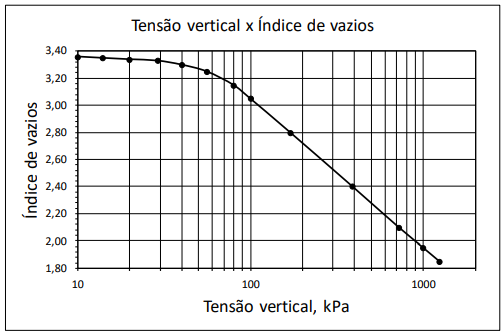

Abaixo, é fornecida a curva de compressão unidimensional de uma amostra coletada do centro dessa camada de argila.

Considere que a posição do nível da água não varia e despreze a variação de tensão devida à submersão do aterro.

Nessas condições, o recalque do aterro devido à compressão unidimensional da camada de argila mole será, em cm,

O atrito lateral que solicita estacas ou tubulões, quando o recalque do solo adjacente é maior do que o recalque dos elementos de fundação, sendo ainda um fenômeno que ocorre no caso de o solo estar em processo de adensamento, provocado pelo seu peso próprio, por sobrecargas lançadas na superfície ou por rebaixamento do lençol freático, é chamado de (assinale a alternativa correta):

Para a estimativa de possíveis recalques de uma obra, foi coletada uma amostra indeformada no plano médio de uma camada de solo compressível (argila mole) com peso específico dos sólidos igual a 27,50 kN/m³. Sabendo que o teor de umidade da amostra indeformada de argila mole é 40% e seu índice de vazios é 2,0, seu grau de saturação será
