Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

Considerando o projeto de fundações de uma escola pública que será executado em sapatas assentes sobre uma camada de solo com capacidade de carga adequada onde, de acordo com o pressuposto técnico normativo, deve ser considerado o peso próprio das sapatas ou, no mínimo, o percentual da carga vertical permanente de

Uma fundação superficial do tipo sapata isolada quadrada deverá ser dimensionada para suportar uma carga vertical centrada de 800 kN, proveniente de um pilar.

A investigação geotécnica do terreno indicou que a tensão admissível do solo é de 250 kPa.

Desprezando o peso próprio da fundação, a dimensão mínima do lado da sapata para que a fundação possa suportar essa carga deve ser, aproximadamente, de

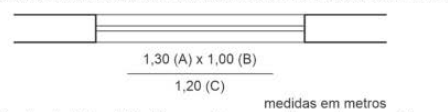

Na planta de uma residência, junto a uma das janelas, como representado na figura a seguir. consta a seguinte indicação de medidas:

As dimensões indicadas na janela pelas letras A, B e C representam, respectivamente, as seguintes medidas:

O atrito negativo é um fenômeno que pode comprometer a segurança e o desempenho de fundações profundas. Assinale a alternativa correta sobre o mecanismo de ocorrência e suas implicações no dimensionamento de estacas.

Qual dos elementos abaixo representa uma fundação direta?

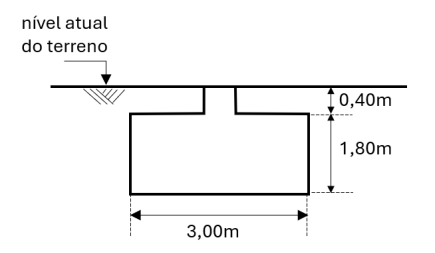

A figura a seguir ilustra o corte transversal do projeto de um bloco de fundação com 4 m de comprimento, e indica também sua posição em relação ao nível atual do terreno.

Para a execução adequada da base de concreto magro e da armadura para esse bloco, o serviço de escavação tem as seguintes especificações:

• Folga lateral para a extremidade do bloco, em todas as dimensões: 50 cm;

• Folga entre o fundo do bloco e o fundo da escavação: 20cm.

Sabendo-se que a escavação deve resultar em um prisma com seção retangular, quando visto em planta, o volume de terra a ser escavado, em m³, é de

Para a elaboração de um laudo de sondagem, a escolha do tipo de fundação ideal deve ser feita por meio da avaliação da resistência do solo. O tipo de fundação mais adequado para transmitir as cargas da superestrutura por meio da resistência lateral (atrito) do solo em profundidade é o seguinte:

A viga baldrame é um elemento estrutural da fundação superficial que desempenha uma função essencial. A principal função do baldrame em um projeto de fundações é a seguinte:

A interpretação adequada das camadas do subsolo é essencial para definir o tipo de fundação e o mecanismo de transferência de cargas, considerando resistência e recalques admissíveis. Conforme o enunciado, a situação em que a camada superficial apresenta fraca resistência, a camada intermediária é resistente e a camada inferior pode comprometer o comportamento global da fundação em razão de sua grande espessura e baixa resistência, caracteriza CORRETAMENTE:

A fundação geralmente indicada para edificações leves em solos rasos e resistentes é o(a):

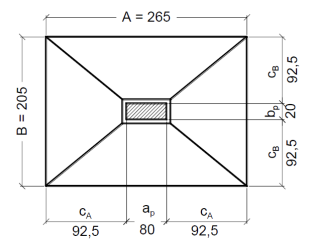

No dimensionamento de sapatas isoladas, um dos parâmetros geométricos relevantes é o balanço. Por critérios de economicidade e desempenho estrutural, recomenda-se que os balanços nas duas direções sejam iguais ou aproximadamente iguais. Com base na planta da sapata apresentada a seguir (dimensões em centímetros), assinale a alternativa correta quanto aos valores dos balanços.

Necessita-se calcular a segurança de uma fundação em sapata quadrada sobre um solo a 1,20m de profundidade. Para que haja segurança quanto à ruptura do solo de fundação, procede-se a uma verificação a partir das tensões induzidas de contato entre a fundação e o solo em estudo. Após a verificação, compara-se com a tensão limite à ruptura estimada a partir de parâmetros da mecânica dos solos. Com base nos dados apresentados a seguir, calcule a tensão estimada de ruptura e a tensão induzida no contato fundação/solo. Observando se há estabilidade ou risco de ruptura, assinale a alternativa correta.

Dados do Problema:

Solo no estado natural:

Areia muito argilosa rija:

Φ = 25.^o - ângulo de atrito interno;

c = 0,05kgf/cm² - coesão;

γ₁ = γ₂ = 1.900kgf/m³ – peso específico do solo sobre e abaixo da fundação;

b = 2,00m ou 200cm – lado da sapata quadrada;

d = 0,60m – camada de solo sobre a sapata (reaterro);

N_c = 20,5 – coeficiente de resistência pela coesão;

N_d = 10,5 – coeficiente de resistência pela parcela de reaterro;

N_b = 4,5 – coeficiente de resistência pela largura da sapata quadrada;

$\nu$_c = 1,40 – coeficiente de forma da fundação;

$\nu$_d = 1,40 – coeficiente de forma da fundação;

$\nu$_b = 0,70 – coeficiente de forma da fundação;

P = 150.000kgf – carga incidente na sapata, incluindo o peso próprio;

A_S = 40.000cm² – área de contato sapata solo;

Fórmulas:

Cálculo da tensão de ruptura estimada:

${\sigma }_{\text{o}}\text{f}=\text{c}\cdot {\text{N}}_{\text{c}}\cdot {\nu }_{\text{c}}+({\gamma }_1\cdot \text{d}\cdot {\text{N}}_{\text{d}}\cdot {\nu }_{\text{d}})/10.000+({\gamma }_2\cdot \text{b}\cdot {\text{N}}_{\text{b}}\cdot {\nu }_{\text{b}})/10.000\text{em}({\text{kgf/cm}}^2);$

Cálculo da tensão de contato induzida sapata/solo:

σP = (P/A_S) (kgf/cm²)

Projeto Básico é o conjunto de elementos necessários e suficientes, com nível de precisão adequado para definir e dimensionar a obra ou o serviço, ou o complexo de obras ou de serviços objeto da licitação. Assinale a alternativa que NÃO condiz com os elementos que um Projeto Básico deve conter:

O estudo preliminar corresponde ao esboço ou à concepção inicial do que deverá ser construído e visa verificar se todas as necessidades foram identificadas e se a construção as atenderá satisfatoriamente.

Dentre outros elementos a serem considerados em um projeto de fundações, está a análise de interação fundação-estrutura. De acordo com a norma de projeto e execução de fundações da ABNT, essa análise deve ser feita em estruturas nas quais a deformabilidade das fundações pode influenciar na distribuição de esforços.

Tal análise é obrigatória nos casos em que a(s)

Em fundações profundas, o desenvolvimento de atrito lateral negativo deve ser considerado nas verificações de segurança, conforme critérios normativos aplicáveis. Sobre esse fenômeno, analise as assertivas a seguir:

I. O atrito lateral negativo deve ser considerado como ação solicitante no dimensionamento da fundação.

II. O ponto ao longo do fuste em que ocorre a transição entre atrito negativo e positivo é denominado ponto neutro.

III. A resistência por atrito lateral negativo deve ser somada às parcelas resistentes da fundação no dimensionamento.

Quais estão corretas?

No projeto de fundações de uma nova edificação, está prevista uma redução de carga devido à utilização de viga alavanca. Considerando que a soma dos alívios totais resulta em tração na fundação do pilar aliviado, sua fundação deverá ser, portanto, dimensionada para suportar a tração total e pelo menos

Em projetos de pavimentação e fundações, a determinação do fator de carga é essencial para dimensionar adequadamente a estrutura, utilizando ábacos de dimensionamento que correlacionam as condições de tráfego e os esforços atuantes na obra; acerca desse aspecto, marque V para as afirmativas verdadeiras e F para as falsas.

(__)Utilizar ábacos de dimensionamento para determinar o fator de carga permite estimar rapidamente as tensões atuantes na estrutura, em conformidade com as metodologias estabelecidas pelas normas técnicas, contribuindo para a segurança do projeto.

(__)Aplicar o fator de carga de forma fixa, sem considerar as variáveis de uso e as condições de tráfego, é adequado, pois os ábacos de dimensionamento são universais e independentes das condições operacionais do pavimento.

(__)Determinar o fator de carga por meio dos ábacos envolve a avaliação dos efeitos cumulativos do tráfego, incorporando coeficientes de segurança para compensar as incertezas dos carregamentos reais.

(__)Empregar os ábacos de dimensionamento, ajustando o fator de carga de acordo com a distribuição e intensidade dos veículos, possibilita a adequação do projeto às condições operacionais específicas e à variabilidade do tráfego.

Está correto o que se afirma em:

Em um projeto em escala 1:2.500, a área de um terreno, medida no projeto, é de 80 cm². Qual é a área real em hectare desse terreno? Assinale a alternativa correta:

Um engenheiro civil está projetando uma edificação com cargas elevadas e condições do solo desfavoráveis. Para garantir a estabilidade da estrutura, ele opta por utilizar um tipo específico de fundação. Considerando o conhecimento dos tipos de fundação, assinale a alternativa que complete a frase CORRETAMENTE.

“__________: estaca constituída por dois segmentos de materiais diferentes (madeira e aço, concreto pré-moldado, concreto moldado in loco etc.).”
