Questões de Concurso sobre Topografia

As questões de n^os 21 a 23 referem-se ao texto e à tabela a seguir.

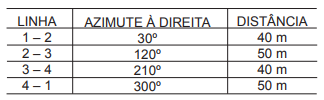

Após o levantamento topográfico de um terreno, foi montada a poligonal fechada representada pela tabela abaixo.

Considerando-se que neste terreno será construída uma edificação ocupando 800 m² da área total, a área remanescente vale, em m²,

Considerando-se que a cota final de terraplanagem é a mesma que a da rua e que os cortes, no perímetro do terreno, serão verticais, o volume escavado, em m3, está estimado em

Com relação ao levantamento topográfico de um local de fato delituoso é correto afirmar:

Um levantamento topográfico forneceu as seguintes informações sobre um terreno:

A área deste terreno em metros quadrados é:

No que se refere à locação da obra é correto afirmar que:

Em um mapa topográfico, na escala 1:30000, os pontos gráficos A(1,00cm; 3,00cm) e B(15,00cm;10,75cm), na coordenada cartesiana (x;y), são vértices de um alinhamento AB (distância gráfica). Nessas condições, a distância real entre os dois pontos é de

Sobre os elementos exigidos em projetos básicos utilizados em licitações públicas, considere:

I. desenvolvimento da solução escolhida, de forma a fornecer visão global da obra e identificar todos os seus elementos constitutivos com clareza.

II. apresentar soluções técnicas globais e localizadas, suficientemente detalhadas de forma a minimizar a necessidade de reformulação ou de variantes durante as fases de elaboração do projeto executivo e da realização das obras de montagem.

III. identificação dos tipos de serviços a executar e de materiais e equipamentos a incorporar à obra, bem como suas especificações que assegurem os melhores resultados para o empreendimento.

IV. orçamento detalhado do custo global da obra, fundamentado em quantitativos de serviços e fornecimentos propriamente avaliados.

Está correto o que se afirma em

As curvas de nível formam um bico subindo a encosta nas cristas e cumeadas e formam um bico descendo a encosta nos vales e talvegues.

A cota de visada do instrumento é igual a 100,500 m.

Com base no desenho mostrado no texto acima, assinale a opção que representa o perfil do terreno no corte AB.

Em um levantamento topográfico expedito, o nível de mangueira serve para encontrar a diferença de nível entre dois pontos de um terreno e, pela verificação de vários pontos, traçar a altimetria e o perfil do terreno.

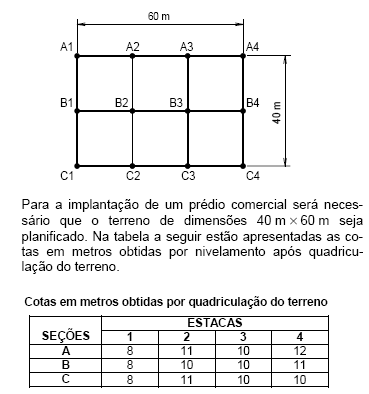

Considere o terreno representado na figura a seguir:

A cota final do terreno para deixá-lo plano com compensação de terra é, em metros,

Em um levantamento topográfico sempre estão presentes os registros da poligonal, ou seja, o contorno do terreno; a inclinação do terreno; a área do terreno; as construções já existentes no terreno (quando houver); a localização de árvores com indicação do diâmetro e da altura aproximada (quando houver); os postes de energia mais próximos ao lote, e seus respectivos números (quando houver); as ruas adjacentes (quando houver).

As curvas de nível devem ser traçadas a partir dos pontos notáveis definidores do relevo, passando pelas interpolações controladas nas altitudes ou cotas entre pontos de detalhe. As curvas-mestras, espaçadas de cinco em cinco curvas, devem ser reforçadas e cotadas. No caso de haver poucas curvas-mestras, as intermediárias também devem ser cotadas.

Como ainda não havia as dimensões nem as plantas dos edifícios, decidiu-se que seria necessária a execução de uma sondagem simples de reconhecimento do solo. Consultando a NBR 8036/1983 (Programação de Sondagens de Simples Reconhecimento dos Solos para Fundações de Edifícios – Procedimento), especificou-se que, para tal finalidade, seriam necessários furos de sondagem na quantidade mínima de

As questões de nº 21 a 23 referem-se ao texto e à tabela a seguir.

Após o levantamento topográfico de um terreno, foi montada a poligonal fechada representada pela tabela abaixo.

Uma empresa foi autorizada a fechar a área do terreno da obra com um tapume afastado 2,0 m dos alinhamentos 2-3, 3-4 e 4-1, permanecendo o alinhamento 1-2 fechado também, mas na sua real posição. Dessa forma, o perímetro total do tapume, sem qualquer desconto ou acréscimo, em m, é

Sabe-se que a locação de obra é a operação inversa do levantamento, também chamado de medição. Basicamente, a locação pode ser realizada usando-se os dois sistemas de coordenadas universais: as coordenadas retangulares (cartesianas) e as coordenadas polares (direção e distância). Como regra geral, para locar alinhamentos

Em se tratando de topografia é correto afirmar, exceto:

Considere o esquema e o quadro a seguir:

Nota: A altura do instrumento em A é de 1,00 metro.

De acordo com o quadro acima, determine a leitura vante no ponto 2 com a estação em B.

Assinale a alternativa correta que corresponde à leitura calculada
