Observe o esquema hidráulico da figura apresentada a...

1
Q777291
Engenharia Civil Hidráulica e Hidrologia
Teclas de Atalhos
Compartilhar
Ano: 2014
Banca: Universidade Estadual de Ijuí-RS - UNIJUI
Prova: UNIJUI - Prefeitura de Santa Rosa - Engenheiro Civil - 2014

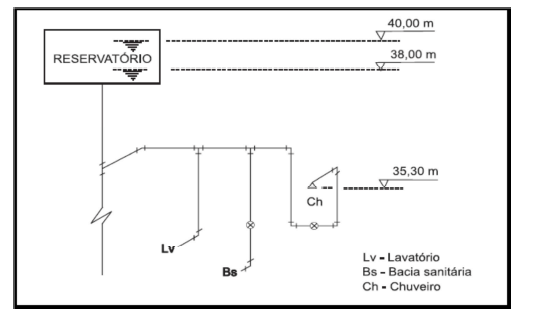

Observe o esquema hidráulico da figura apresentada a seguir:

Imagem associada para resolução da questão

Ao analisar o esquema hidráulico (figura anterior), o memorial descritivo e as memórias de cálculo ali fornecidas, você observou que a perda total de carga entre o reservatório e o chuveiro é de 2,1 mca (mca = metros de coluna de água).

Diante destas informações, considerando que a pressão mínima recomendada para o funcionamento de um chuveiro elétrico é de 1 mca, é correto afirmar apenas que:
A
O chuveiro do esquema hidráulico apresentado na figura anterior deixa de funcionar bem sempre que o nível mínimo de água no reservatório fica abaixo da cota 38,40m.
B
O nível máximo de água do reservatório (nível em que o sensor desliga o conjunto elevatório) está localizado na cota 38,00 m.
C
O chuveiro do esquema hidráulico apresentado na figura anterior nunca funciona bem.
D
O chuveiro do esquema hidráulico apresentado na figura anterior funciona bem quando o nível mínimo de água no reservatório está na cota 39 m.
E
O chuveiro do esquema hidráulico apresentado na figura deixa de funcionar bem sempre que o nível mínimo de água no reservatório fica abaixo da cota 38,70m.
