Questões de Concurso sobre Características e comportamentos dos materiais

Certo

Errado

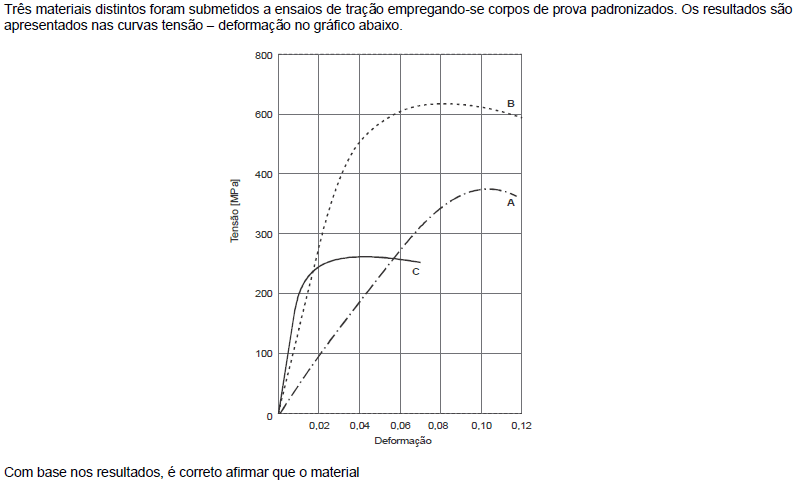

A apresenta a maior rigidez e o maior coeficiente de dilatação térmica.

A apresenta a maior rigidez e a menor ductilidade.

B apresenta a maior resistência mecânica e a menor ductilidade.

C apresenta a menor resistência mecânica e o menor coeficiente de dilatação térmica.

C é o material mais rígido e de maior coeficiente de dilatação térmica.

cerâmico maciço com elevada resistência mecânica e baixo coeficiente de dilatação térmica.

cerâmico poroso com elevada condutividade térmica e baixo coeficiente de dilatação térmica.

metálico poroso de elevada massa atômica e elevada resistência ao calor.

metálico maciço de baixa densidade e elevada resistência ao calor.

cerâmico poroso com baixa condutividade térmica e baixo coeficiente de dilatação térmica.

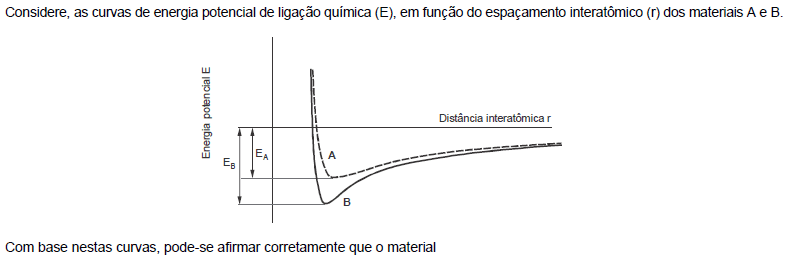

B apresenta menor temperatura de fusão e maior rigidez que o material A.

B apresenta maior temperatura de fusão e menor coeficiente de dilatação térmica que o material A.

B apresenta maior resistência mecânica e maior rigidez que o material A.

B apresenta maior resistência mecânica e maior coeficiente de dilatação térmica que o material A.

A apresenta menor resistência mecânica e maior coeficiente de dilatação térmica que o material B.

densidade e maior ductilidade que um material recozido.

resistência mecânica e menor tenacidade que um material recozido.

resistência mecânica e maior condutividade elétrica que um material recozido.

tenacidade e menor condutividade elétrica que um material recozido.

densidade e maior condutividade elétrica que um material recozido.

endurecimento por meio de solução sólida e no de deformação plástica.

compactação e de sinterização de pós-metálicos e no de deformação elástica.

recuperação e de recristalização de microestruturas encruadas e no de deformação plástica.

difusão no estado sólido e no de deformação plástica por fluência.

magnetização e de desmagnetização dos metais e nos de compactação e de sinterização de pós-metálicos.

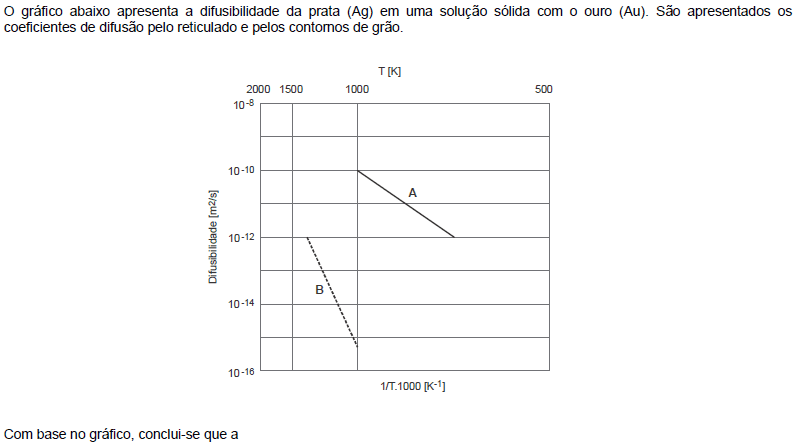

difusão da Ag é intersticial e a energia de ativação da reta A é superior a B.

difusão da Ag é substitucional e a energia de ativação da reta A é superior a B.

reta A representa a difusão da Ag ao longo dos contornos de grão e sua energia de ativação é maior que B.

reta B representa a difusão da Ag ao longo dos contornos de grão e sua energia de ativação é maior que A.

reta B representa a difusão da Ag pelos reticulados do Au e sua energia de ativação é maior que A.

os materiais poliméricos de engenharia são termofixos e podem ser processados por diversos processos que envolvam a fusão e a conformação destes materiais.

os materiais cerâmicos de engenharia são produzidos pela secagem de uma lama cerâmica à base de água (barbotina) que é vazada em um molde metálico cuja cavidade determina a forma final da peça.

ligas metálicas forjadas são caracterizadas pela elevada sanidade interna, elevada rigidez e elevada resistência mecânica.

a produção de metais como o tungstênio (W) e o ósmio (Os) envolve a elaboração de pós-metálicos, prensagem, sinterização e a conformação mecânica para a obtenção da forma final.

as ligas de alumínio fundidas pelo processo de alta pressão (fundição por injeção) são caracterizadas pela elevada sanidade interna e baixa rugosidade superficial.

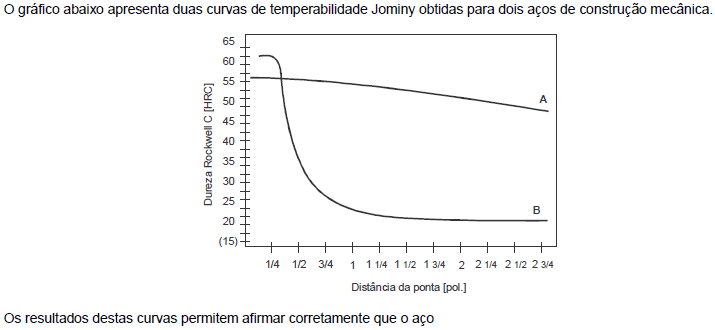

A apresenta teor de carbono inferior ao B e sua microestrutura é constituída por martensita e bainita.

A apresenta teor de carbono superior ao B e sua temperabilidade é superior a do B.

B apresenta maior teor de elementos de liga e sua microestrutura é constituída por martensita e bainita.

B apresenta maior teor de carbono e sua microestrutura é constituída por martensita e bainita.

A e o B apresentam o mesmo teor de carbono, mas a temperabilidade do A é superior a do B.

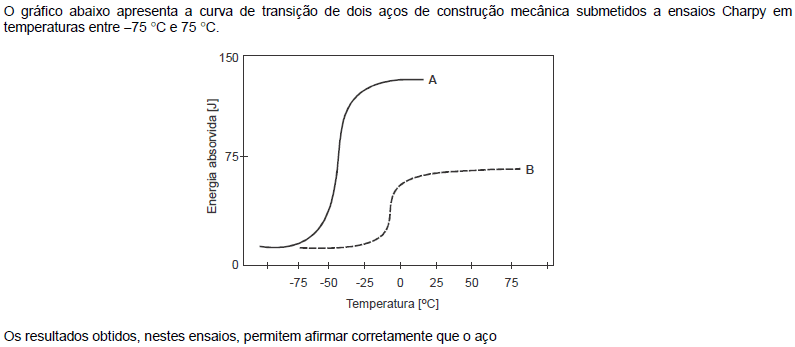

A apresenta maior regime de fratura dúctil e maior temperatura de transição que o B.

B apresenta maior regime de fratura dúctil e maior temperatura de transição que o A.

A apresenta menor regime de fratura frágil e menor temperatura de transição que o B.

A apresenta maior regime de fratura frágil e menor temperatura de transição que o B.

A e o B apresentam o mesmo regime de fratura frágil, mas a temperatura de transição do A é inferior a do B.

caolinita.

mica.

perovskita.

quartzo.

talco.

eutetoide que, no aço com teor elevado de carbono, é a ferrita eutetoide e, no aço com baixo teor de carbono, é a ferrita proeutetoide.

eutetoide que, no aço com teor elevado de carbono, é a cementita eutetoide, e, no aço com baixo teor de carbono, é a cementita proeutetoide.

proeutetoide que, no aço com teor elevado de carbono, é a perlita proeutetoide, e, no aço com baixo teor de carbono, é a ferrita proeutetoide.

proeutetoide que, no aço com teor elevado de carbono, é a ferrita proeutetoide, e, no aço com baixo teor de carbono, é a cementita proeutetoide.

proeutetoide que, no aço com teor elevado de carbono, é a cementita proeutetoide, e, no aço com baixo teor de carbono, é a ferrita proeutetoide.

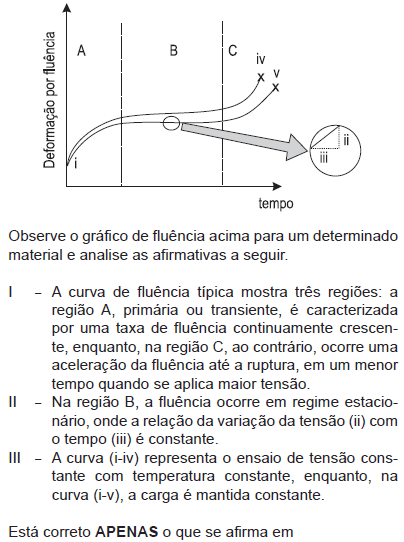

I, apenas.

II, apenas.

I e II, apenas.

II e III, apenas.

I, II e III.

NaNO₂, formaldeídos e hidróxido de Zinco.

fosfonatos com metais bivalentes.

Na₂PO₄, polifosfato, morfolina, hidrazina e amônia.

azóis como os sais de benzotriazol.

fluidos de acidificação contendo HCl e HF, fosfinos e fosfanos.

uniforme.

localizada.

seletiva.

aspergida.

por paridade.

I.

II.

III.

I e II.

I e III.

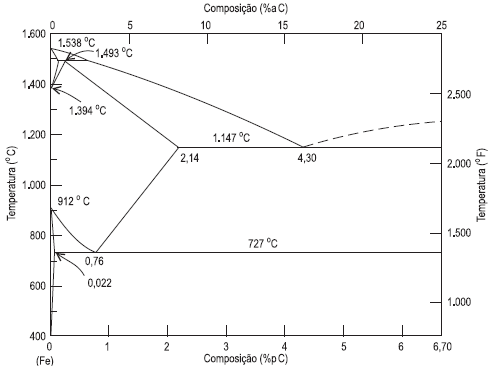

austenita e pelo eutético denominado ledeburita.

austenita e pelo eutético denominado cementita.

cementita e pelo eutético denominado ledeburita.

cementita e pelo eutético denominado austenita.

ledeburita e pelo eutético denominado austenita.

o alumínio apresenta estrutura cristalina CCC e consegue manter a sua ductilidade, mesmo em temperaturas reduzidas.

o alumínio e suas ligas são caracterizados por uma densidade relativamente baixa e uma alta temperatura de fusão.

a resistência mecânica do alumínio pode ser aumentada por meio de deformação plástica a quente.

as ligas de alumínio, que não são tratáveis termicamente, consistem em duas fases constituídas por compostos intermetálicos.

um aumento na resistência é obtido por meio do endurecimento por solução sólida para as ligas de alumínio, que não são tratáveis termicamente.

cementita e austenita residual com teor de carbono de 0,76%p, sendo a austenita remanescente transformada bruscamente em ferrita.

cementita e austenita residual com teor de carbono de 0,022%p, sendo a austenita remanescente transformada bruscamente em ferrita.

ferrita e austenita residual com teor de carbono de 0,76%p, sendo a austenita remanescente transformada bruscamente em perlita.

ferrita e austenita residual com teor de carbono de 0,022%p, sendo a austenita remanescente transformada bruscamente em perlita.

perlita e austenita residual com teor de carbono de 0,3%p, sendo a austenita remanescente transformada bruscamente em cementita.
