Seu próximo nível começa aqui
Com a Assinatura Ilimitada, você tem tudo que precisa para sua aprovação.
Com a Assinatura Ilimitada, você combina prática, teoria e método em uma única assinatura com tudo que você precisa para sua aprovação.
- Gran Questões
- Questões
Questões de Concurso sobre Características e comportamentos dos materiais
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
266
questões
encontradas
20
Mais recentes

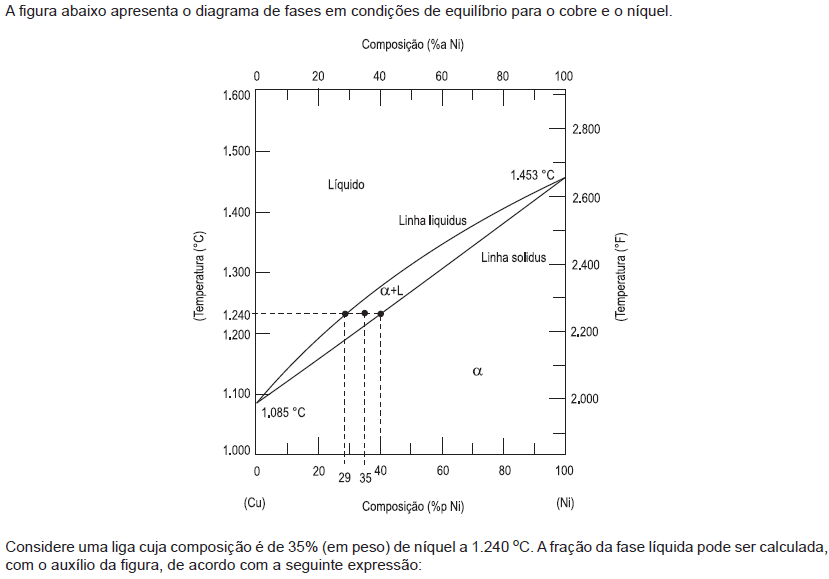

Presuma o esfriamento lento de uma liga binária Fe-C com 3% em peso de carbono que, ao atingir a temperatura de 1.147 ºC, se solidificará totalmente. Nessas circunstâncias, essa liga será composta pela
A
austenita e pelo eutético denominado ledeburita.
B
austenita e pelo eutético denominado cementita.
C
cementita e pelo eutético denominado ledeburita.
D
cementita e pelo eutético denominado austenita.
E
ledeburita e pelo eutético denominado austenita.
O alumínio e suas ligas são materiais não ferrosos, cujas propriedades permitem a sua utilização em diversas aplicações. Sabe-se que
A
o alumínio apresenta estrutura cristalina CCC e consegue manter a sua ductilidade, mesmo em temperaturas reduzidas.
B
o alumínio e suas ligas são caracterizados por uma densidade relativamente baixa e uma alta temperatura de fusão.
C
a resistência mecânica do alumínio pode ser aumentada por meio de deformação plástica a quente.
D
as ligas de alumínio, que não são tratáveis termicamente, consistem em duas fases constituídas por compostos intermetálicos.
E
um aumento na resistência é obtido por meio do endurecimento por solução sólida para as ligas de alumínio, que não são tratáveis termicamente.
Suponha o esfriamento lento de um aço com 0,3% em peso de carbono, desde a temperatura de 1.000 oC até atingir a temperatura de 727 oC. Nessas condições, esse aço será composto por
A
cementita e austenita residual com teor de carbono de 0,76%p, sendo a austenita remanescente transformada bruscamente em ferrita.
B
cementita e austenita residual com teor de carbono de 0,022%p, sendo a austenita remanescente transformada bruscamente em ferrita.
C
ferrita e austenita residual com teor de carbono de 0,76%p, sendo a austenita remanescente transformada bruscamente em perlita.
D
ferrita e austenita residual com teor de carbono de 0,022%p, sendo a austenita remanescente transformada bruscamente em perlita.
E
perlita e austenita residual com teor de carbono de 0,3%p, sendo a austenita remanescente transformada bruscamente em cementita.
A propriedade mecânica de um material, relacionada à energia total absorvida pelo material durante uma solicitação que leva à sua ruptura, é a
A
dureza.
B
ductilidade.
C
tenacidade.
D
resistência.
E
elasticidade.
Os aços de alta resistência e baixa liga são aços que têm maior resistência mecânica que os seus aços-carbonos equivalentes. Esses aços
A
são menos resistentes à corrosão em atmosferas normais do que os aços comuns ao carbono.
B
são frágeis, não podem ser conformados e só podem ser usinados em condições especiais.
C
contêm outros elementos de liga que, em concentrações combinadas, podem ser tão elevadas quanto 10%.
D
possuem médio teor de carbono, em geral superior a 0,28%.
E
não podem ter a sua resistência aumentada por meio de tratamento térmico, devido à fragilização, devendo ser endurecidos por deformação.
O fenômeno denominado Fragilização por Hidrogênio ocorre em várias ligas metálicas quando o hidrogênio atômico (H) penetra o material e reduz sua ductilidade. Com o objetivo de reduzir a probabilidade de ocorrência desse fenômeno, realizam-se as seguintes técnicas, EXCETO a(o)
A
remoção da fonte de hidrogênio.
B
realização de tratamento térmico para reduzir o limite de resistência à tração da liga.
C
substituição da liga projetada por uma liga mais resistente a essa fragilização, como, por exemplo, a troca de aços martensíticos por aços bainíticos.
D
decapagem do aço para eliminar a camada da liga danificada pela penetração do hidrogênio atômico.
E
cozimento da liga em uma temperatura elevada, eliminando os hidrogênios dissolvidos.
O aço, fundamentalmente uma liga Fe-C, apresenta diferentes propriedades em função de sua composição e processo de resfriamento, entre outros. Com relação às fases do sistema Ferro-Carbono, sabe-se que a
A
B
Martensita existe na temperatura ambiente e possui maior percentual de carbono, comparado a outras formas.
C
Cementita é formada pelo resfriamento brusco do aço e é dura e quebradiça.
D
E
Austenita e a Cementita têm propriedades semelhantes, exceto pelo fato de que a primeira existe a temperatura ambiente, o que não ocorre com a segunda.
Uma característica que permite fazer distinções entre os tipos de aços inoxidáveis é que os do(s) tipo(s)
A
austenítico não são ferro-magnéticos, e os dos tipos ferrítico e martensítico são.
B
austenítico e ferrítico não são ferro-magnéticos, e os do tipo martensítico são.
C
martensítico não são ferro-magnéticos, e os dos tipos ferrítico e austenítico são.
D
ferrítico não são ferro-magnéticos, e os dos tipos austenítico e martensítico são.
E
ferrítico e martensítico não são ferro-magnéticos, e os do tipo austenítico são.
Todos os elementos de liga comumente utilizados nos aços aumentam a sua temperabilidade, EXCETO o
A
cobalto.
B
cromo.
C
manganês.
D
níquel.
E
silício.
As propriedades mecânicas dos materiais são determinadas por meio de diversos tipos de ensaios, sendo os ensaios de dureza muito utilizados, devido à sua facilidade de execução. A dureza
A
Brinell é o cociente entre a carga aplicada e a área produzida pela introdução de um penetrador esferocônico de aço endurecido.
B
Knoop é um ensaio de microdureza e é determinada com base na carga aplicada e na área projetada pela impressão produzida por um penetrador de diamante.
C
Mohs relaciona a carga aplicada com a área superficial da impressão e utiliza um penetrador de diamante com o formato de uma pirâmide de base quadrada.
D
Rockwell é determinada com base na profundidade de introdução de um penetrador sob a ação de uma carga, sendo que existem três escalas para a dureza Rockwell: A, B e C.
E
Vickers é o cociente entre a carga aplicada e a área da calota esférica produzida pela penetração de uma esfera, sendo um ensaio de microdureza.
Os aços-carbonos para ferramentas e matrizes são amplamente utilizados para a fabricação de matrizes de estampagem e
A
possuem elevada temperabilidade, ductilidade e tenacidade.
B
contêm elementos de liga que se combinam com o carbono para formar carbonetos muito duros e resistentes ao desgaste e à abrasão.
C
são aços caracterizados pela alta dureza a temperatura ambiente, além de excepcional resistência mecânica e tenacidade.
D
são aços com médio teor de carbono, contendo, em geral, cromo, vanádio, tungstênio e molibdênio.
E
podem ter uma elevada dureza a quente pela adição de teores mais elevados de cobre, fósforo, manganês e magnésio.
Um dos tipos de corrosão quanto ao fenômeno envolvido é denominado corrosão por célula oclusa. Considere as situações a seguir e analise-as quanto à sua classificação.
I - Entre uma chapa metálica e um anel de vedação de borracha, que se degradou com o uso, formou- -se uma região com umidade e pouca aeração, ocorrendo corrosão a partir de uma pilha galvânica entre a região aerada da chapa (catódica) e a não aerada (anódica).
II - Em uma peça metálica, formou-se um depósito isolado de restos de pintura sobre uma das superfícies expostas a uma solução salina, ocorrendo a corrosão em função da diferença de potenciais entre a região sob o depósito de pintura e a região sem depósito.
III - Uma cavidade, em formato de fenda longilínea, é perpendicular à superfície exposta a uma solução, sendo que a pilha galvânica veio a se formar entre a região oclusa da peça e a solução aquosa que se aloja no interior da fenda.
É(São) correta(s) a(s) situação(ões)
A
I, apenas.
B
III, apenas.
C
I e II, apenas.
D
II e III, apenas.
E
I, II e III.
A fragilização por revenido ocorre em alguns aços quando o tratamento térmico do revenido resulta na redução da tenacidade apresentada. A respeito desse comportamento, analise as afirmativas a seguir.
I - A presença de elementos de liga, como manganês, níquel ou cromo, e de possíveis impurezas entre os elementos antimônio, fósforo, arsênio e estanho, com concentração relativamente baixa, desloca a transição dúctil-frágil para temperaturas mais elevadas.
II - Quando a curva no ensaio Charpy se desloca para a direção de maiores temperaturas, a temperatura ambiente se situa abaixo da temperatura de transição, no regime de fragilidade.
III - A propagação de trincas nos materiais fragilizados por revenido é transgranular ao longo da fase austenítica.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I, II e III.
Uma chapa, utilizada como um dos elementos de um
equipamento, foi inspecionada e alguns tipos de corrosão
foram identificados na sua superfície externa de maior
dimensão. Nessa superfície podem ter sido identificados
alguns tipos de corrosão, EXCETO a corrosão
A
alveolar.
B
puntiforme.
C
intergranular.
D
por esfoliação.
E
filiforme.
As cartas de seleção de materiais consistem de gráficos
que relacionam duas propriedades de praticamente todos
os materiais. A carta que apresenta a posição dos diversos
tipos de materiais em um gráfico, onde o Módulo de Elasticidade
(E, em GPa) é relacionado à Resistência Elástica à
tração (S, em MPa), estabelece uma comparação entre
materiais com base no(a)
A
armazenamento de energia por unidade de volume, S2/E.
B
armazenamento de energia por unidade de massa, S2/p.
C
dissipação de energia por unidade de volume, (S-1)2/E.
D
resistência mecânica em relação à massa específica, S/p.
E
resistência mecânica por unidade de volume, S2/E.
A bainita é um dos microconstituintes da transformação
austenítica e tem a característica de
A
apresentar as fases de ferrita e cementita formadas por
processo difusivo.
B
apresentar as fases de ferrita e perilita em estrutura
colunar dentrítica no processo de fundição.
C
ser formada a partir da união da ferrita e perlita em
uma única fase.
D
ser formada por ferrita e cementita por processo não
difusivo, como a martensita.
E
ser composta de uma matriz de austenita e agulhas
alongadas de cementita.
A soldabilidade é definida pela AWS (American Welding
Society) como a capacidade de um material ser soldado
nas condições de fabricação impostas por uma estrutura
específica, projetada de forma a se comportar adequadamente
em serviço. Aços com baixo carbono apresentam
alguns problemas de soldabilidade, tais como a(o)
A
perda de tenacidade na zona termicamente afetada.
B
formação de crateras na estrutura, principalmente na
zona termicamente afetada.
C
formação de extensa zona termicamente afetada com
a formação de bainita na zona de fusão, quando
apresenta baixo aporte térmico.
D
aumento da tenacidade na zona termicamente afetada.
E
aumento da tensão de escoamento com a deformação
plástica da zona de fusão de estruturas coquilhada.
A velocidade de corrosão é influenciada por alguns fatores
do ambiente, entre eles a quantidade de oxigênio dissolvido.
A dependência da velocidade de corrosão em relação à
concentração de oxigênio dissolvido ocorre de forma
A
linear, pois quanto maior a quantidade de oxigênio
dissolvido, maior a velocidade de corrosão.
B
linear, pois quanto maior a quantidade de oxigênio
dissolvido, menor a velocidade de corrosão.
C
assintótica decrescente, a partir da ausência de oxigênio
até um valor estabilizado em altas concentrações de
oxigênio.
D
assintótica crescente a partir de zero, quando não há
oxigênio, até um valor estabilizado em altas concentrações
de oxigênio.
E
crescente a partir do zero, na ausência de oxigênio,
sendo que após uma determinada quantidade de
oxigênio, a curva se torna decrescente com o aumento
de oxigênio.
Durante o resfriamento, a austenita se decompõe na reação eutetoide (727ºC) em camadas alternadas ou lamelas das
duas fases (ferrita e cementita), que se formam simultaneamente durante a transformação, numa microestrutura
conhecida como perlita. A presença de perlita nos aços carbono é característica
A
somente de aços com 0,76%p C, independente da velocidade de resfriamento adotada.
B
somente de aços com mais do que 0,76%p C, independente da velocidade de resfriamento adotada.
C
de aços com menos do que 0,76%p C, mas somente quando submetidos a resfriamentos rápidos.
D
de aços com 0,76%p C, mas somente quando submetidos a resfriamentos rápidos.
E
de aços com qualquer quantidade de carbono, mas somente quando submetidos a resfriamentos lentos ou moderadamente
lentos.
Gerar simulado
