Leia o texto a seguir para responder às questões 16 a 18.
Transmissão da informação telefônica.

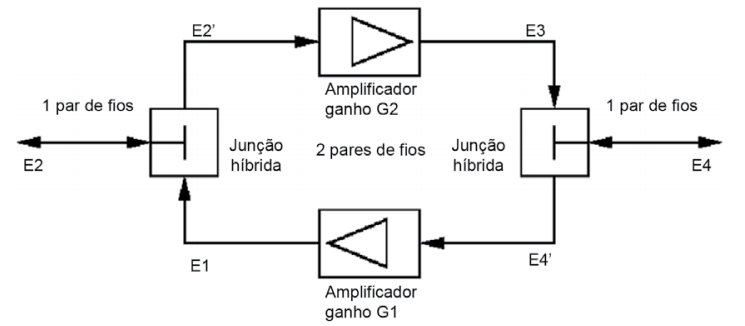

Na figura a seguir, mostra-se o uso de junções híbridas para transformar trechos de um par de fios em trechos de dois pares de fios e vice-versa. Linhas telefônicas bidirecionais formadas por um par de fios têm a vantagem de reduzir pela metade a quantidade de material usado em linhas unidirecionais formadas por dois pares de fios; porém, possuem a desvantagem de demandar a utilização de amplificadores bidirecionais, cujo ganho é limitado a cerca de 8 dB, para que o circuito não oscile.
Por sua vez, a comunicação por meio de dois pares de fios demanda uma maior quantidade de material, mas permite o uso de amplificadores unidirecionais. O ganho com com o uso de tais amplificadores pode ser bem maior, sendo limitado pelo fato de a junção híbrida não ser perfeita, devido ao descasamento de impedância com a linha. Assim, utilizam-se linhas formadas por um par de fios entre assinantes e centrais de trânsito, e por dois pares de fios entre as centrais.
Dadas as saídas E1 do amplificador inferior e E3 do amplificador superior, idealmente tem-se: E2 = E1, E2’ = 0; e E4 = E3, E4’ = 0.
Em condições reais, tem-se E2’/E1 = α1 e E4’/E3 = α2.
A malha fechada formada pelas junções híbridas e pelos amplificadores oscilará quando o sinal realimentado à entrada de um amplificador, devido à sua saída, for:
