Questões de Concurso sobre Amplificadores operacionais

Como é chamado o aparelho responsável por aumentar a potência do sinal sonoro, tornando-o audível em ambientes maiores, recebendo o sinal de áudio de uma fonte, como microfone ou um reprodutor de música, amplificando-o para que possa ser reproduzido pelos alto-falantes?

Ao analisar um diagrama esquemático de um amplificador, um militar observou o circuito apresentado abaixo.

Para o circuito em questão, determine o valor de V_GS é assinale a opção correta.

Dados: V_in = 5 V_AC; V_DD = 12 V_DC; C₁ = 10 nF; i_{D =} 1 mA; e transistor FET ideal.

A configuração de sistemas de som e projeção em ambientes diversos requer conhecimento técnico. Nesse sentido, assinale a alternativa CORRETA.

O Transistor de Efeito de Campo Metal-Óxido-Semicondutor (MOSFET) tipo enriquecimento de canal n é um transistor de quatro terminais, sendo eles: porta (G), dreno (D), fonte (S) e corpo (B). Na maioria das aplicações, o terminal do corpo (B) é interconectado ao terminal da fonte (S), reduzindo o número de terminais para três. Nessa configuração, as tensões de Corrente Contínua (DC) dos terminais de porta (V_G), dreno (V_D) e fonte (V_S) determinam o ponto de polarização do dispositivo. Além disso, a análise do ponto de operação leva em consideração a tensão de limiar (V_t). A diferença de potencial entre dois terminais, como por exemplo entre os terminais D e S, utiliza a notação V_DS. Para operação como amplificador de sinais, o MOSFET é colocado na região de operação conhecida como saturação. Nessa região de operação

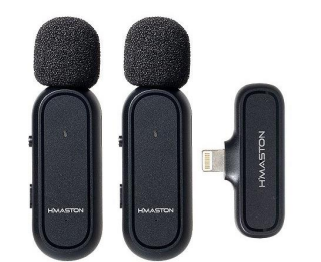

Analise a imagem.

Qual tipo de microfone está representado na imagem acima?

Um amplificador transistorizado pode ser construído em três diferentes configurações: base comum, coletor comum e emissor comum.

Analise as afirmativas abaixo sobre as configurações de circuitos amplificadores transistorizados.

I) O amplificador transistorizado na configuração emissor comum é o único em que a fase do sinal da saída está defasada 180º em relação à fase do sinal de entrada.

II) A configuração coletor comum é muito utilizada para o casamento de impedâncias.

III) Um amplificador transistorizado na configuração emissor comum, operando na região ativa, possui as junções base coletor e base emissor diretamente polarizadas.

IV) A configuração base comum apresenta um valor de impedância de entrada muito baixo e um valor de impedância de saída também muito baixo, sendo a configuração ideal para sinais de tensão de pequenas amplitudes.

Está CORRETO apenas o que se afirma em

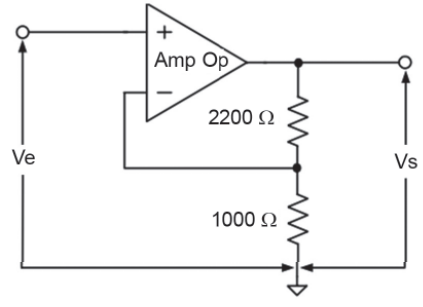

No circuito abaixo, considere a existência de um amplificador operacional ideal. Considere, também, os componentes indicados na Figura.

Qual será o valor, em volts, da tensão de saída Vs se for aplicada a tensão de entrada Ve no valor de 3 V?

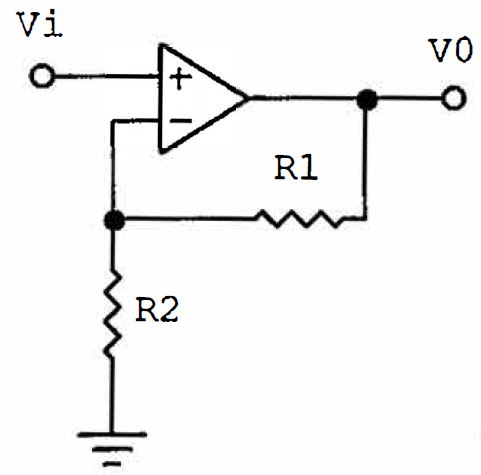

Para o circuito abaixo, considere o amplificador operacional ideal e alimentado com $\underline{+}$ 15V.

Para que o valor da tensão em Vo seja igual a 8 V quando o valor da tensão em Vi é igual a 2 V, o valor do resistor R2 deverá ser igual a

Observe o circuito abaixo.

Sabendo que o circuito acima utiliza um amplificador operacional ideal, determine a tensão de salda Vo considerando uma tensão de entrada V$i$ = 4V e assinale a opção correta.

Dados: R1 = 300 K$\Omega$; e

-------R2 = 50 K$\Omega$.

Amplificadores Operacionais são amplificadores diferenciais com ganho muito alto, impedância de entrada alta e impedância de saída baixa e possuem 3 modos de entrada: entrada inversora, entrada não inversora e entrada diferencial. Podem ser utilizados para realizar operações matemáticas e gerador de ondas.

Dadas as saídas E1 do amplificador inferior e E3 do amplificador superior, idealmente tem-se: E2 = E1, E2’ = 0; e E4 = E3, E4’ = 0.

Em condições reais, tem-se E2’/E1 = α1 e E4’/E3 = α2.

A malha fechada formada pelas junções híbridas e pelos amplificadores oscilará quando o sinal realimentado à entrada de um amplificador, devido à sua saída, for:

Quantitativamente, a condição definida na questão anterior significa que:

Um alto-falante é conectado a um amplificador de áudio como mostrado na figura abaixo.

Se um autofalante de 12 Ω drena uma potência máxima de 8 W do amplificador, determine a potência máxima drenada por um autofalante de 6 Ω.

Considerando um amplificador que tem o ganho de potência em escala linear de 2000, assinale a alternativa em que é indicado CORRETAMENTE o ganho desse amplificador em decibéis.

Um amplificador tem ganho de potência de 40 dB. Em sua entrada, é aplicado um sinal de áudio de 100 mW. A potência do sinal de saída vale:

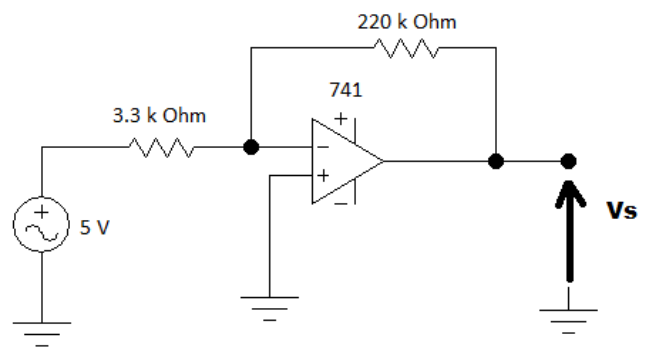

Considere o circuito abaixo utilizando amplificador operacional.

É correto afirmar que o valor do ganho de tensão desse circuito é de, aproximadamente,

Um sinal FM necessita de um recuo de potência (backoff) menor que o de um sinal AM ao serem ambas alimentadas em amplificadores de potência de RF, tendo, assim, uma melhor eficiência de amplificação do que o AM.

Entre as vantagens das redes de TV por assinatura embasadas em HFC (hybrid fiber coaxial) sobre as embasadas em cabo coaxial se incluem a utilização de um número menor de amplificadores nas redes e a possibilidade do uso de amplificadores ópticos bidirecionais, que facilitam a comunicação duplex entre provedor e assinante.

As figuras I, II e III abaixo mostram três tipos de padrões de Lissajous que podem ocorrer na tela do osciloscópio e cujos significados são: I — o amplificador não distorceu o tom cossenoidal de teste e não alterou sua fase; II — o amplificador causou distorção não-linear no sinal senoidal de teste; e III — o amplificador produziu uma distorção de fase no sinal de teste.
