Q52630

Engenharia de Telecomunicações Eletrônica analógica e digital

Ano: 2006

Banca: Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico - IPAD

Prova: IPAD - PC PE - Policial Civil / Perito - Área Telecomunicações - 2006

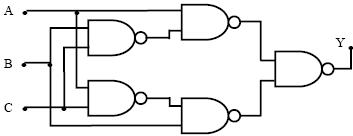

Na figura abaixo, considere as portas devidamente alimentadas, A, B e C são as variáveis booleanas de entrada e Y a de saída do circuito. Quando a entrada C = 1, é correto afirmar que

Imagem associada para resolução da questão

Para B = 0 então Y = A.

Para B = 0 então Y = Ā.

Para B = 1 então Y = 1.

Para B = 1 então Y = 0

Para B = 1 então Y = Alta impedância
