Questões de Concurso sobre Conceitos básicos

O cabeamento não pode ser chamado de meio físico e todos os cabeamentos são todos iguais, independente da mídia utilizada, não diferindo, nem mesmo, em conectores.

Basicamente, existem duas técnicas de construção dos cabos ópticos: a Tight e a Loose.

Relacione corretamente as colunas 1 e 2 abaixo em relação ao assunto:

Coluna 1 Técnicas

1. Tight

2. Loose

Coluna 2 Características

( ) Maior facilidade de instalação.

( ) Contém um gel resistente à água ao redor das fibras.

( ) É melhor em aplicações “indoor”.

( ) É melhor em aplicações “outdoor”.

( ) Possui apenas um revestimento para múltiplas fibras.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

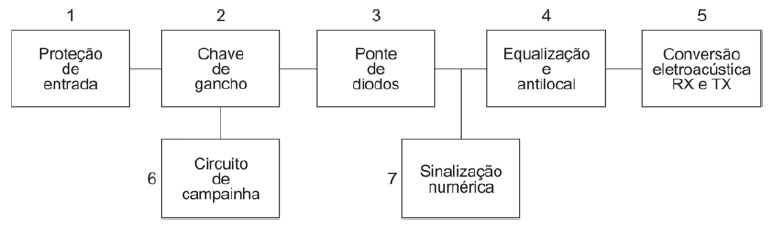

Considere o diagrama em blocos abaixo, comum a muitos telefones encontrados no mercado.

Sobre o bloco 4 é correto afirmar:

Sistemas de comunicação podem ser classificados em unicast, ou ponto a ponto, broadcast, ou ponto a multiponto, e multicast, ou multiponto a multiponto.

O volt é uma unidade de tensão elétrica ou diferença de potencial.

Dentre as igualdades abaixo, quais estão corretas?

1. 1 volt = 1 joule/coulomb

2. 1 volt = 1 newton/coulomb

3. 1 volt = 1 watt/coulomb

4. 1 volt = 1 watt/ampere

5. 1 volt = 1 coulomb/faraday

Assinale a alternativa que indica todas as igualdades corretas.

A banda base de um sinal analógico obtido na saída de um MUX FDM é de 24Mhz. Sabendo que na entrada do MUX FDM há 48 canais, qual é a banda base de cada canal?

Os sistemas de comunicação pessoal, tal como a telefonia móvel, operam em técnicas de duplexação para permitir a comunicação nos dois sentidos, denominada de comunicação duplex. Os sistemas que operam de forma que a transmissão e a recepção em um canal de comunicação estão na mesma frequência, porém em tempos distintos, operam segundo a técnica denominada:

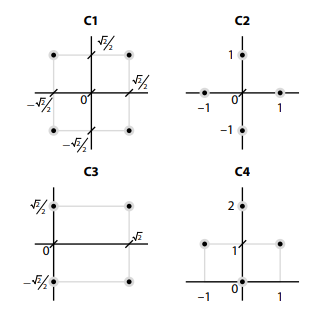

Em um sistema de comunicação digital, considerando que o canal é AWGN (Aditive White Gaussian Noise), analise as 4 constelações mostradas abaixo:

É correto afirmar que:

São características do canal, exceto:

Confiabilidade, Qualidade e Segurança nas Comunicações não são requisitos essenciais de um sistema de comunicações.

O cabeamento estruturado é dividido em subsistemas que são denominados cabeamento horizontal, cabeamento vertical, cabeamento aéreo, área de trabalho (Work área) e datacenter (CPD).

Centrais CPA (Controle por Programa Armazenado), introduzidas na década de 1970, tiveram como principal característica

As redes de cabeamento estruturado possibilitam a transmissão de dados utilizando cabos de pares trançados e de fibras ópticas. São exemplos de conectores desses meios de comunicação, respectivamente:

As interfaces seriais RS-422 e RS-423 são utilizadas para o acesso a sistemas de telecomunicações. Uma das vantagens da RS-422 sobre a RS-423 é

São módulos constituintes de um sistema PCM (Pulse Code Modulation) básico:

Uma comunicação é formada pelos elementos: fonte / modulador e transmissor / meio de transmissão / receptor e demodulador / destinatário.

Dado um canal com uma largura de banda igual a 8 KHz e supondo-se que este canal esteja utilizando uma codificação digital de 8 níveis, qual a taxa de transmissão máxima desse canal na ausência de ruídos?

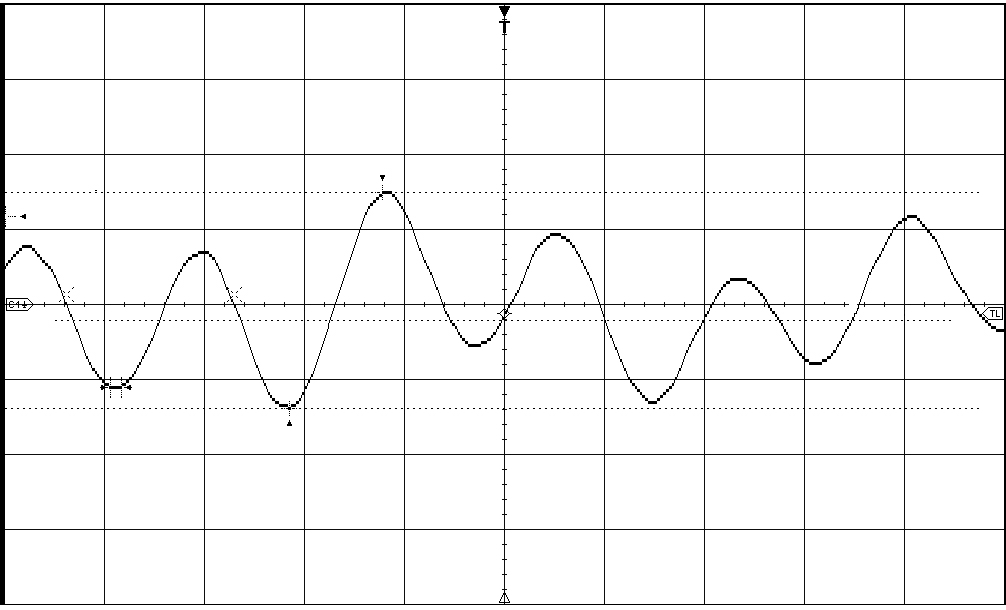

A qualidade de um equipamento, bem como a constatação de uma possível anomalia em seu funcionamento, pode ser medida através do valor da Relação Sinal Ruído (SNR – Signal to Noise Ratio) associada ao sinal disponibilizado em seus terminais de saída. Nesse sentido, em um teste de rotina que visava verificar o estado de um gerador de sinais, configurou-se o equipamento para que gerasse um sinal senoidal puro de 50MHz, com potência média igual a 0dBm. Ao medir o sinal gerado com o uso de um osciloscópio, foram verificados certos níveis de atenuação e distorção harmônica, conforme ilustrado na figura abaixo.

(Fonte: medição feita em laboratório.)

Considerando-se que o valor médio de tensão medido foi 200mV e que a impedância de entrada do osciloscópio é 50Ω, a SNR associada ao gerador de sinais estimada é

Durante o projeto de sistemas de rádio enlace, é comum o uso de modelos de propagação para estimação da área de cobertura.

Considerando-se a recomendação ITU-R P.838-3, pode-se afirmar que

A tabela de dupla entrada abaixo contém informações acerca de três processos de transmissão de dados, sendo cada um deles feito através de um canal com determinado nível de ruído.

A partir da análise das informações da tabela, qual das associações a seguir pode ser feita?
