Questões de Concurso sobre Conceitos básicos

Dado um canal com uma largura de banda igual a 8 KHz e supondo-se que este canal esteja utilizando uma codificação digital de 8 níveis, qual a taxa de transmissão máxima desse canal na ausência de ruídos?

A popularização da internet trouxe consigo soluções que facilitaram o acesso aos dados dessa rede mundial. Uma delas consiste na indexação de websites através de um conjunto de caracteres de fácil assimilação. Exemplo: ‘‘http://www.teste.com.br’’.

Esse tipo de endereçamento corresponde a qual camada do modelo Open Systems Interconnection (OSI)?

Os cabos de par trançado são compostos por pares de fios de cobre que, como o nome sugere, são trançados entre si. Suponha dois computadores, computador A e computador B, que estão fisicamente conectados entre si por um cabo de par trançado crossover padrão, através de um par de conectores RJ-45. Quais são as cores do par de fios 1 ligado aos conectores RJ-45, dos computadores A e B, respectivamente?

Suponha um sinal de voz analógico cuja banda passante é de 4.000 Hz. Usando a técnica pulse code modulation, qual a taxa gerada pela transmissão digital desse sinal de voz, sabendo que cada amostra é codificada com 16 bits?

Em um sistema de comunicação baseado em FDMA (Frequency Division Multiple Access), tem-se um certo número de estações que desejam compartilhar o mesmo canal de comunicação. Dessa forma, esse canal foi dividido em N sub-canais, sendo que cada um possui capacidade de transmissão igual a 500kbps e utiliza modulação do tipo BPSK (Binary Phase Shift Keying).

Considerando que a modulação BPSK possui eficiência de largura de faixa igual a 1bps/Hz e que o canal possui largura de banda igual a 20MHz, qual é o valor de N?

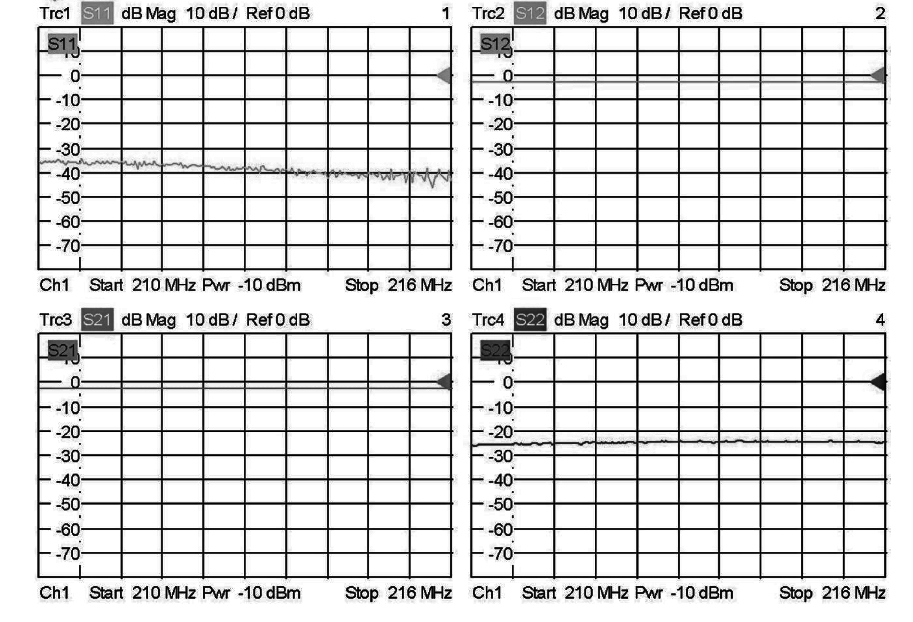

Os Parâmetros de Espalhamento, também conhecidos como Parâmetros S, são utilizados na caracterização de linhas de transmissão, em um modelo de quadripolos. A seguir, são exibidos gráficos que mostram os valores desses parâmetros, referentes à faixa de frequências de 210 a 216MHz, para um cabo coaxial. Nesses gráficos, gerados por um analisador de redes conectado aos terminais do cabo, o eixo das amplitudes tem os seus valores expressos em escala decibel e representam os níveis de reflexão nas portas do sistema (S11 e S22), bem como a comunicação entre as mesmas (S12 e S21).

(Fonte: medições feitas em laboratório.)

Avalie as afirmações a respeito desses gráficos.

I. A capacidade de condução de corrente do cabo decai com a frequência, conforme indicado no gráfico, de S11.

II. Se um gerador de sinais for conectado à entrada do cabo, uma parcela significativa do sinal será refletida.

III. O cabo coaxial é visto pelo analisador de redes como um sistema de 2 portas.

IV. Se, ao invés do cabo, uma antena tivesse sido conectada ao anal isador de redes, o gráfico de S11 (ou S22) apresentaria mínimos locais nas frequências de ressonância.

Está correto apenas o que se afirma em

Uma grande preocupação dos engenheiros durante o projeto e a operação de sistemas de transmissão de dados se refere ao casamento de impedância. Isso porque qualquer descasamento pode levar a reflexões de alta potência, as quais podem ser danosas aos equipamentos. Suponha um sistema de transmissão, contendo equipamentos e cabos com impedâncias de 50Ω, no qual um sinal com conteúdo espectral relevante na faixa de 210 a 216MHz e potência média igual a 100W é utilizado para alimentar uma antena cuja impedância é especificada em sua folha de dados como

Supondo que os equipamentos são capazes de suportar até 20W de potência reversa, pode-se afirmar que

Avalie as seguintes afirmações sobre as Zonas de Fresnel.

I. Trata-se de um modelo que explica o fenômeno da refração.

II. Se a obstrução não bloqueia o elipsóide definido pela 1ª Zona de Fresnel, a perda por caminho em excesso será mínima.

III. Quanto mais distante da 1ª Zona de Fresnel, maior é a contribuição para o sinal no receptor.

IV. A posição da obstrução em relação ao transmissor e ao receptor tem influência sobre os níveis de sinal percebidos pelo receptor.

Está correto apenas o que se afirma em

Assuma que o canal é AWGN (canal com ruído branco aditivo com distribuição Gaussiana) e log ₁₀ 2≈0,301, a razão sinal-ruído (em dB) mínima necessária para atingir uma capacidade de 100 Mbps para um canal com largura de banda de 10 MHz é aproximadamente igual a

Um modulador 64-QAM é utilizado para realizar a transmissão de dados digitais sem codificação em um sistema de comunicação digital. O canal em que será realizada a transmissão possui largura de banda de 500 kHz e um filtro do tipo cosseno elevado com fator de roll-off igual a 0,25 é empregado no transmissor. Pode-se afirmar que a máxima taxa de símbolos e a máxima taxa de bits de tal sistema serão dadas, respectivamente, por:

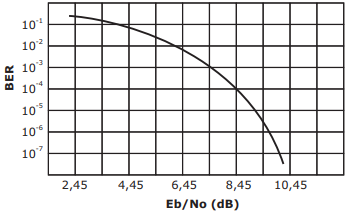

Para uma dada transmissão digital, deseja-se obter uma taxa de erro de bit (BER) média de 10^-4. Considere que o enlace tenha um desempenho de BER x $\frac{E_b}{N_0}$(razão energia de bit por densidade de potência de ruído) conforme ilustrado na figura.

Suponha que o enlace utilize 1 MHz de banda para realização da transmissão dos dados.

A máxima taxa de transmissão possível para esse enlace sob as condições supracitadas é igual a

As especificações do IPv4 reservam 32 bits para endereçamento, o que possibilita a geração de 4 bilhões de endereços distintos. Inicialmente, esses endereços eram divididos nas Classes A, B e C. Considerando essas afirmações, analise as afirmativas.

I → A Classe A definia o bit mais significativo como 0, utilizava os 7 bits restantes do primeiro octeto para identificar a rede e os 24 bits restantes para definir endereço local. Os endereços variam de 1 a 126, e cada rede pode endereçar cerca de 16 milhões de host.

II → A Classe B definia o mais significativo como 1, utilizava os 15 bits seguintes para identificar a rede e os 16 bits restantes para definir endereço local. Os endereços variam de 127.0 até 191.254, e cada rede pode interligar cerca de 65 mil host.

III → A Classe C definia o mais significativo como 0, utilizava os 23 bits seguintes para identificar a rede e os 8 bits restantes para definir endereço local. Os endereços de rede situam-se na faixa de 192.1.1 até 254.254.254, e cada rede pode endereçar até 254 hosts.

Está(ão) correta(s)

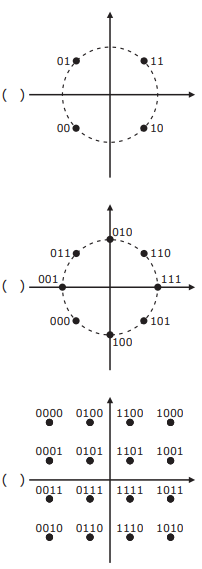

Considerando as constelações de símbolos utilizadas em comunicação digital, numere os parênteses de modo a associar as figuras aos nomes correspondentes.

1 → QPSK.

2 → 8PSK.

3 → 16PSK.

4 → 8QAM.

5 → 16QAM.

No microfone, a relação entre o nível do sinal elétrico de saída e a pressão sonora incidente, caracterizando a sua eficiência, é de:

Em relação aos cabeamentos do tipo UTP (Unshilded Twisted Pair) e FTP (Foil Twisted Pair) assinale verdadeira (V) ou falsa (F) em cada afirmativa

( ) Tanto o cabo UTP como o cabo FTP possuem 4 pares de fios de cobre.

( ) Numa rede Categoria 6, o cabeamento pode ser do tipo UTP ou FTP.

( ) Cabeamento do tipo FTP oferece uma proteção superior à interferência eletromagnética.

A sequência correta é

A norma NBR 14565:2013 da ABNT lista 10 elementos funcionais que podem estar presentes no cabeamento estruturado. De uma rede estruturada NÃO faz parte o(a)

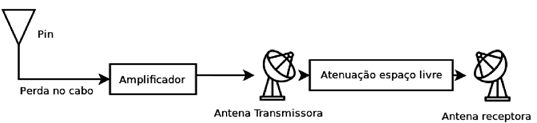

Um engenheiro deseja fazer um link entre dois equipamentos de transmissão wireless e montou um sistema, representado pela figura a seguir:

imagem da antena: Autor Freepik, site Flaticon.com

• Pin = – 5dBW

• Perda no cabo é de 1dB

• Amplificador tem ganho de 3db

• Ganho da antena transmissora é igual a 2dB

• Atenuação espaço livre é igual a 102dB

Após calcular a potência presente na antena receptora, o engenheiro consultou o manual do fabricante e descobriu que a taxa de transmissão varia com a intensidade da potência presente na antena receptora, conforme tabela a seguir:

Considerando esses dados, assinale a alternativa que define a potência recebida e a taxa de transmissão máxima teórica desse sistema.

Assinale verdadeira (V) ou falsa (F) em cada afirmativa sobre requisitos mínimos a que centro de processamento de dados deve atender para assegurar a qualidade de prestação de serviços para seus clientes.

( ) O data center ou centro de processamento de data center dados deve possuir conexões redundantes com mais de um fornecedor de em uma backbone estrutura de sistema autônomo, para garantir que os sistemas hospedados no data center permaneçam acessíveis mesmo se houver falhas em uma das conexões com a internet.

( ) O projeto de implantação de um data center deve contemplar uma série de características únicas, de forma que sejam projetadas e aplicadas proteção física contra incêndios, enchentes, explosões, terremotos, perturbações de ordem pública e outras formas de desastres naturais ou causados pelo homem.

( ) Os data centers podem ser categorizados em data centers dois grupos: private data center (PDC) e internet data center (IDC). Um PDC é voltado para empresas privadas, e instituições ou órgãos governamentais com a finalidade de processar informações internas, enquanto o IDC geralmente é mantido por um provedor de serviços de telecomunicações.

A sequência correta é

Um arquivo de 100 Mbytes deve ser transmitido por um canal digital de dados em menos de 2 segundos. Assinale a alternativa que apresenta a taxa mínima de transmissão necessária para atender a essa demanda.

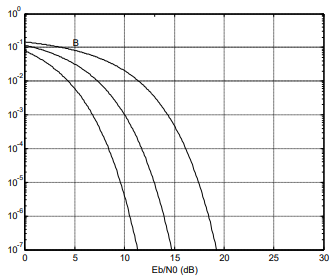

Observe a figura:

Um dos principais fatores que implicam no adequado funcionamento de sistemas de transmissão digital é a escolha da modulação empregada. Fatores, como taxa de transmissão, largura de banda disponível e máxima BER (Bit Error Rate) admissível, devem ser levados em conta para a escolha do modulador. Nesse contexto, considere o caso em que são disponíveis as modulações QPSK, 8-PSK, e 16-PSK para realizar a transmissão digital em banda passante de um dado sistema. As curvas de BER de tais modulações são apresentadas na figura acima para diferentes valores de Eb/N0 (em dB), sendo que Eb representa a energia média de bit e N0 denota a densidade espectral do ruído. No caso de um canal que proporciona uma razão Eb/N0 de 15 dB e um receptor que admite uma BER máxima de 10^-5, analise as situações a seguir e identifique as corretas:

I- A modulação 16-PSK deve ser escolhida, pois proporciona a maior taxa de transmissão entre as modulações disponíveis.

II- A modulação 8-PSK deve ser escolhida, pois atende ao critério de máxima BER no receptor e proporciona uma maior eficiência espectral que a modulação QPSK.

III- Somente as modulações 8-PSK e 16-PSK atendem aos critérios de máxima BER no receptor.

IV- Somente as modulações QPSK e 8-PSK atendem aos critérios de máxima BER no receptor.

V- As modulações disponíveis permitem o uso de receptores não coerentes.

Assinale a alternativa que apresenta as situações corretas:
