Questões de Concurso sobre TDM

Analise os diagramas tempo-frequência abaixo:

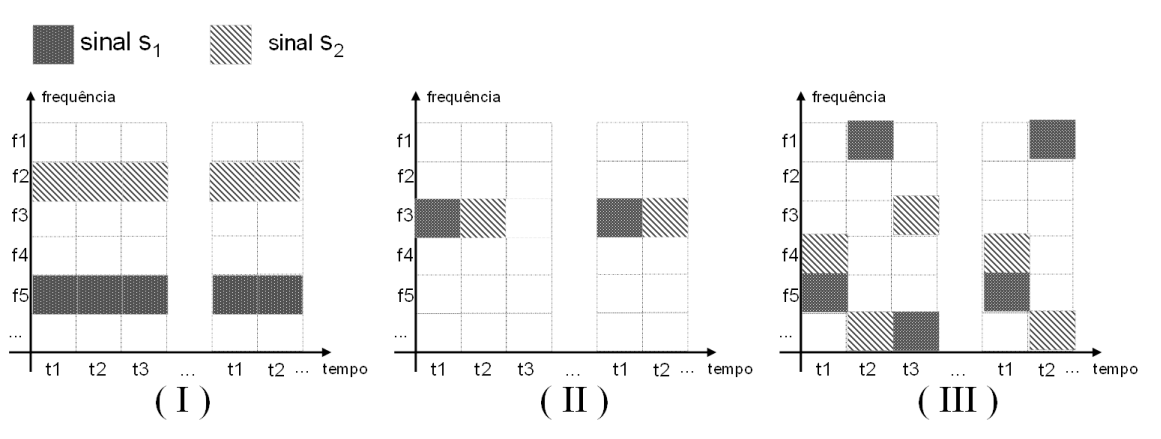

Figura 2: Diagramas tempo-frequência

Fonte: Elaboração do autor, 2024.

Os diagramas demonstram como os sinais S1 e S2 ocupam o mesmo meio físico em diversos esquemas de multiplexação no tempo e em frequência. No primeiro diagrama (I), o esquema de multiplexação é chamado _________; no segundo (II), é chamado de _______. O terceiro exemplo (III) é um sistema de multiplexação conhecido como _______. Note que as figuras ilustram o conceito, mas não são uma direta representação de nenhum protocolo para o mesmo.

As siglas que preenchem, corretamente e respectivamente, as lacunas da sentença são:

No TDM assíncrono, o usuário não é alocado a um time slot fixo, mas pode acessar aleatoriamente time slots que estejam vazios no momento da transmissão.

Num projeto de Multiplexação no Domínio do Tempo (TDM), para um sistema de comunicação cabeado, é necessário multiplexar 64 canais telefônicos. No entanto, só há disponível multiplexadores 8 : 1. Ainda assim é possível realizar o projeto se os multiplexadores disponíveis forem dispostos numa forma de uma associação chamada “em série”. Quantos multiplexadores 8 : 1 serão necessários para a realização do projeto?

Na Hierarquia Digital Plesiócrona (PDH) os tributários são multiplexados no tempo (TDM) e o padrão adotado no Brasil é o mesmo adotado na Europa. Nessa hierarquia os diversos níveis de multiplexação são denominados E1, E2, E3 e E4.

O número correto de tributários E1 (2.048 kbps) que são multiplexados para formar um agregado E4 (139.264 kbps) é igual a

Atualmente, quando um usuário faz uma chamada por meio do sistema público de telefonia comutada, o seu sinal de voz é digitalizado e convertido em um sinal PCM de 64 kbps, o qual é enviado através de uma linha de assinante até uma central de comutação local, na qual ele é agrupado com sinais digitalizados gerados por outros assinantes, utilizando-se para isso a técnica TDM (time division multiplexing).

Os esquemas CDMA (code division multiple access) e TDMA (time division multiple access) são técnicas digitais de múltiplo acesso fundamentadas no esquema de multiplexação TDM (time division multiplexing).
