Q426777

Engenharia Elétrica e Engenharia Eletrônica Circuitos

Ano: 2011

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - TJ ES - Analista Judiciário - Área Apoio Especializado - Especialidade:Técnico em Eletrotécnica - 2011

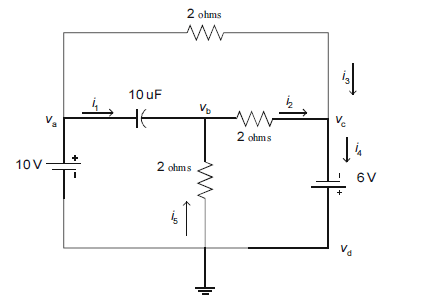

Imagem associada para resolução da questão

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.

A diferença de tensões v_a - v_c é igual a 2i ₃ V.

Certo

Errado
