Questão 426807 - Circuitos
Concurso: Tribunal de Justiça do Espírito Santo - ES (TJ ES/ES) 2011
Cargo: Analista Judiciário - Área Apoio Especializado - Especialidade:Técnico em Eletrotécnica (01)
Banca: Centro de Seleção e de Promoção de Eventos UnB (CESPE/CEBRASPE)
Nível: Médio
Engenharia Elétrica e Engenharia Eletrônica Eletrônica Eletrônica Analógica Circuitos

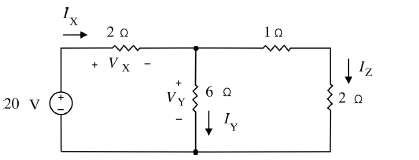

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.
A tensão V x é menor que a tensão V y
- C. Certo
- E. Errado
