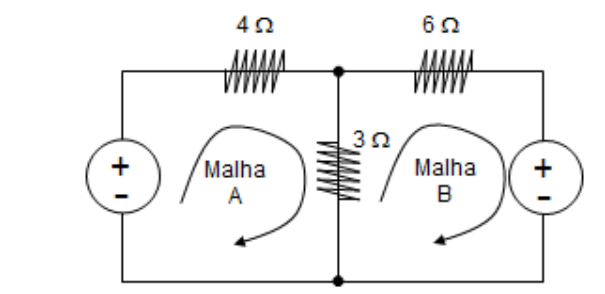

As próximas duas questões devem ser respondidas com base na Figura 13. As equações da Malha A e Malha B são respectivamente:

Indique qual ou quais afirmações abaixo são verdadeiras.

I. Se colocarmos o trecho ocupado pelo resistor de 3  em curto, a potência dissipada no resistor de 6  valerá 216 W.

II. Se colocarmos o trecho ocupado pelo resistor de 3  em aberto, a potência dissipada no resistor de 4  valerá 64 W.

  • A.

    Ambas estão incorretas.

  • B.

    Somente a I está correta.

  • C.

    Somente a II está correta.

  • D.

    Ambas estão corretas.
