Com a chave ch fechada a DDP entre X e W vale...

1
Q458143
Engenharia Elétrica e Engenharia Eletrônica Circuitos
Teclas de Atalhos
Compartilhar
Ano: 2011
Banca: SELETRIX Concursos
Prova: SELETRIX Concursos - EMGEPRON - Engenheiro - Área: Eletricista - 2011

Considere o enunciado a seguir e a Figura 17 para responder às cinco próximas questões.


A rede da Figura 17 é puramente resistiva e as fontes E1, E2, e E3 possuem resistência interna de 0,5 Ω cada uma.

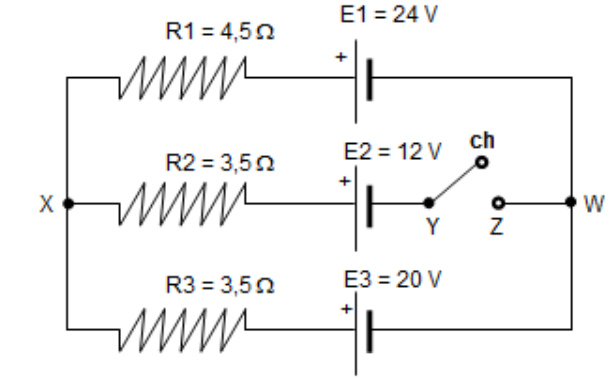

Imagem associada para resolução da questão


Figura 17 – Circuito Elétrico

Com a chave ch fechada a DDP entre X e W vale aproximadamente

A

20,00 V

B

12,00 V.

C

18,28 V.

D

24,00 V.
