No domínio da transformada de Laplace, a função de...

Q1056785

Engenharia Elétrica e Engenharia Eletrônica Circuitos com Amplificadores e com conversores de dados

Ano: 2013

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - MJ - Engenheiro - Área Engenharia Elétrica - 2013

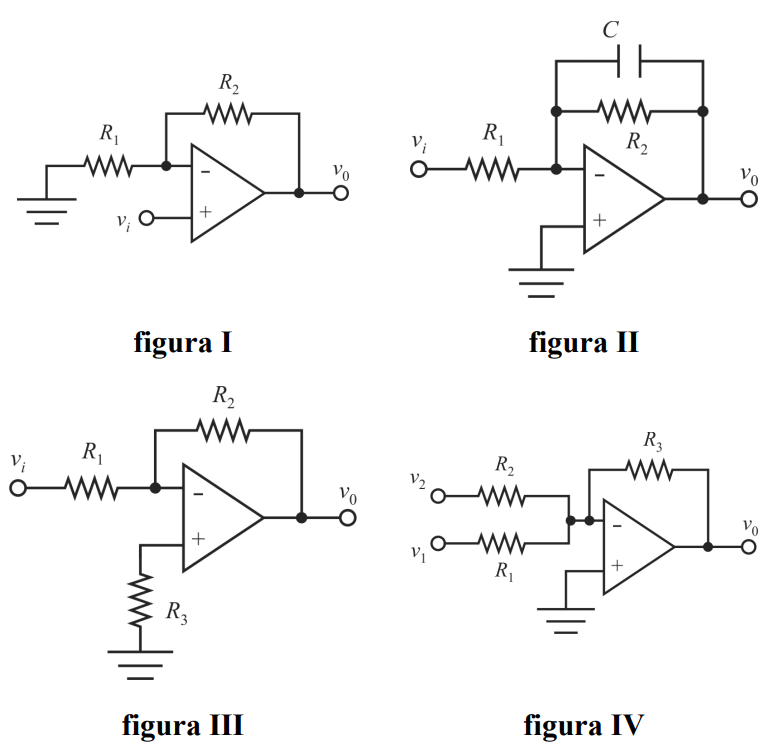

Imagem associada para resolução da questão

As figuras de I a IV acima apresentam circuitos com amplificadores operacionais, em que R₁ = 1 kΩ e R₂ =10 kΩ. Considerando que todos os componentes nos circuitos sejam ideais, julgue os itens subsequentes.

No domínio da transformada de Laplace, a função de transferência do circuito da figura II — $A (s) = \frac{v _{0} ( s )}{v _{i} ( s )}$ — é dada por $A (s) = \frac{R _{2}}{R _{1}} \frac{1}{1 + s C R _{2}} .$

Certo

Errado
