Q1188435

Engenharia Elétrica e Engenharia Eletrônica Circuitos resistivos, RL e RC, e RLC

Ano: 2019

Banca: FUNDEP Gestão de Concursos - FUNDEP

Prova: FUNDEP - Prefeitura de Uberlândia - Engenheiro Eletricista - 2019

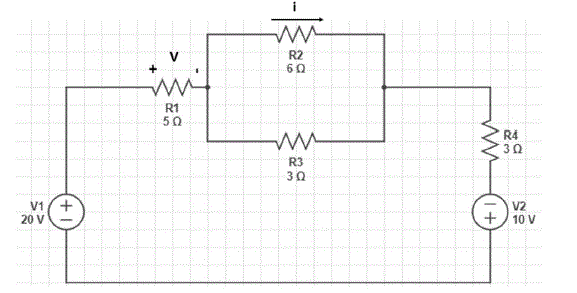

O circuito representado na figura a seguir é composto por duas fontes de tensão (V1 e V2) e quatro resistências (R1, R2, R3 e R4).

Imagem associada para resolução da questão

Assinale a alternativa que apresenta correta e respectivamente o módulo da tensão V no resistor R1 em volts e da corrente i no resistor R₂ em amperes.

V = 15 V e i = 3 A.

V = 5 V e i = 1/3 A.

V =15 V e i = 1 A.

V = 6 V e i = 1 A.
