Questão Q1346752 - Engenharia Elétrica e Engenharia Eletrônica

Question

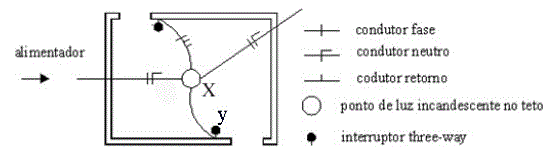

O esquema a seguir representa trechos constituídos de um circuito de iluminação e tomadas, onde temos uma lâmpada comandada por dois interruptores three-way (ou paralelo). Os símbolos e convenções estão indicados na própria figura. Nas opções abaixo a representação da distribuição dos condutores no trecho X Y é: O esquema a seguir representa trechos constituídos de um circuito de iluminação e tomadas, onde temos uma
lâmpada comandada por dois interruptores three-way (ou paralelo). Os símbolos e convenções estão indicados na
própria figura. Nas opções abaixo a representação da distribuição dos condutores no trecho X Y é:

Gran Questões · Accepted Answer

Alternativa D (conteúdo em imagem)

Gran Questões · Answer

Alternativa A (conteúdo em imagem)

Gran Questões · Answer

Alternativa B (conteúdo em imagem)

Gran Questões · Answer

Alternativa C (conteúdo em imagem)

Gran Questões · Answer

Alternativa E (conteúdo em imagem)
