Q1834527

Engenharia Elétrica e Engenharia Eletrônica Circuitos resistivos, RL e RC, e RLC

Ano: 2021

Banca: Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional - IDECAN

Prova: IDECAN - PEFOCE - Perito Criminal - Área Engenharia Elétrica - 2021

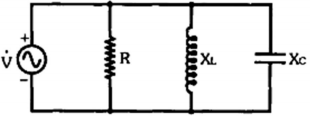

A figura abaixo ilustra um circuito RLC paralelo:

Imagem associada para resolução da questão

Em relação à impedância, o circuito RLC paralelo pode ter três comportamentos distintos. Nesse contexto, assinale V para a afirmativa verdadeira e F para a falsa.

( )

Para XC > XL, o circuito é capacitivo com e Imagem associada para resolução da questão como (φ < 0°) e

diagrama fasorial.

( )

Para XC > XL, o circuito é indutivo com (φ < 0°) e Imagem associada para resolução da questão como diagrama fasorial.

( )

Para XC > XL (ressonância), o circuito é resistivo com (φ < 0°) e Imagem associada para resolução da questão como diagrama fasorial.

As afirmativas são, respectivamente,

V – V – F.

F – F – V.

V – F – F.

F – V – V.

V – F – V.
