Q208852

Engenharia Elétrica e Engenharia Eletrônica Circuitos com Amplificadores e com conversores de dados

Ano: 2001

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - Petrobras - Engenheiro / Engenharia de Equipamentos - Área Eletrônica - 2001

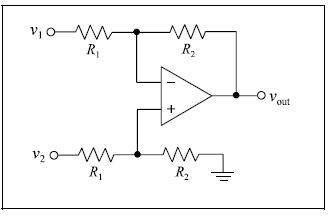

Imagem associada para resolução da questão

A figura acima mostra um circuito que utiliza um amplificador operacional ideal e possui duas entradas e uma saída. Considerando que no circuito v₁ e v₂ assumem apenas valores que mantenham o amplificador operacional funcionando em sua região linear, se

R₁= 2 k• e R₂ = 10 k•, então v_out= 5(v₂ • v₁).

Certo

Errado
