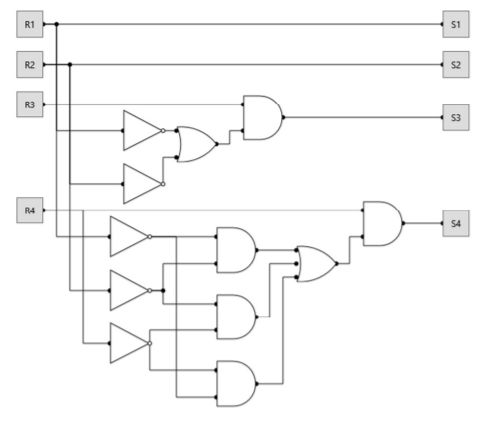

O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue os itens a seguir. O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue os itens a seguir. Para o circuito apresentado, apenas duas ligações podem ser completadas simultaneamente; os ramais R1 e R2 têm prioridade sobre o ramal R3; e o ramal R3 tem prioridade sobre o ramal R4, ao tentar realizar uma chamada. Para o circuito apresentado, apenas duas ligações podem ser completadas simultaneamente; os ramais R1 e R2 têm prioridade sobre o ramal R3; e o ramal R3 tem prioridade sobre o ramal R4, ao tentar realizar uma chamada.

Para o circuito apresentado, apenas duas ligações podem ser...

Q2271046

Engenharia Elétrica e Engenharia Eletrônica Circuitos Combinatórios

Ano: 2022

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - TELEBRAS - Especialista em Gestão de Telecomunicações - Área Engenheiro Eletricista - 2022

Para o circuito apresentado, apenas duas ligações podem ser completadas simultaneamente; os ramais R1 e R2 têm prioridade sobre o ramal R3; e o ramal R3 tem prioridade sobre o ramal R4, ao tentar realizar uma chamada.

Certo

Errado
