Considere um projeto inicial de uma linha de transmissão...

Atenção: o enunciado a seguir refere-se à resolução das três próximas questões.

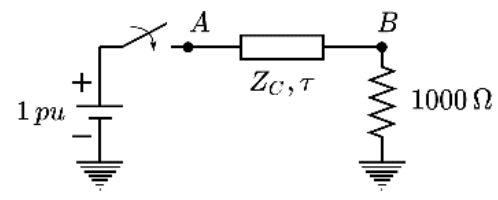

No estudo dos transitórios eletromagnéticos relacionados à energização das linhas de transmissão, é comum utilizar um modelo simplificado para aplicação do conceito de ondas viajantes, conforme ilustrado na figura abaixo.


Imagem associada para resolução da questão


Nesse caso, o fechamento da chave representa a energização de um terminal A da linha com uma tensão constante, ZC é a impedância de surto da linha sem perdas, τ é o tempo de trânsito da linha, o terminal B é a extremidade da linha conectada a uma carga puramente resistiva.

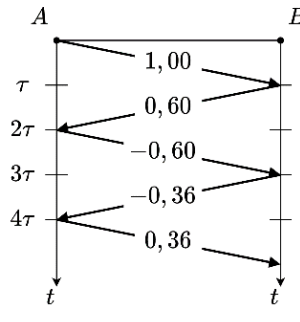

A partir da escolha de um valor particular de ZC, a figura a seguir apresenta o diagrama de treliça referente às reflexões da onda de tensão na linha de transmissão.


Imagem associada para resolução da questão

Considere um projeto inicial de uma linha de transmissão longa, cujo modelo a parâmetros distribuídos e sem perdas previa uma potência natural de 1100 MW.


No entanto, motivos de força maior impuseram restrições à geometria inicial da linha, sendo necessária a realização de um novo projeto para a linha de transmissão.


Quando comparado ao projeto inicial, o novo projeto alterou os parâmetros elétricos da linha da seguinte forma:


• Reatância indutiva: aumento de 8,9%

• Susceptância capacitiva: redução de 10%


De acordo com o novo projeto, a potência natural da linha será, em MW,


A

909.


B

990.


C

1000.


D

1100.


E

1210.
