Sobre a relação mais precisa entre a redução de emissões atmosféricas nocivas e a política energética global, considerando o mecanismo de formação de poluentes secundários e a eficiência tecnológica, é correto afirmar que
A
o aumento da eficiência energética em sistemas de aquecimento industrial, leva a uma redução linear e proporcional da emissão de material particulado fino.
B
a substituição de carvão por gás natural na geração de eletricidade é uma solução que elimina a emissão de dióxido de enxofre e PM a níveis seguros para a saúde.
C
a integração de fontes de energia renovável intermitentes com sistemas de armazenamento (baterias), pode indiretamente elevar a concentração de ozônio troposférico em certas regiões.
D
a transição acelerada de frotas de veículos leves de combustão interna para veículos elétricos é a medida mais eficaz para a camada de ozônio.
E
a adoção global da tecnologia de Captura e Armazenamento de Carbono em usinas termoelétricas é a única solução que elimina quase que totalmente os poluentes primários.
A pegada de carbono é um indicador amplamente utilizado em estudos de sustentabilidade e gestão de energia. Com base nesse conceito, assinale a alternativa correta.
A
A pegada de carbono corresponde à fração da energia elétrica gerada que é proveniente de fontes renováveis em determinado período de operação.
B
A pegada de carbono indica o volume de energia elétrica perdido sob a forma de calor nos processos de transporte e distribuição de energia.
C
A pegada de carbono representa o índice de eficiência de conversão de energia primária em energia elétrica útil nas diferentes formas de geração.
D
A pegada de carbono é o valor que relaciona a diferença entre a energia consumida e a energia efetivamente utilizada em uma instalação elétrica.
E
A pegada de carbono expressa a quantidade total de gases de efeito estufa emitidos, direta ou indiretamente, durante as etapas de geração, transmissão e consumo de energia elétrica.
A qualidade da energia elétrica (QEE) é um conceito abrangente que leva em consideração uma variedade de fenômenos eletromagnéticos que levam ao desvio nas formas de onda de tensão e de corrente.
São exemplos de distúrbios sustentados que afetam a QEE:
A
interrupção por 1 minuto, transitório oscilatório por 30 microssegundos, transitório impulsivo por 50 nano-segundos e afundamento de tensão por 2 minutos.
B
flutuação de tensão em estado permanente, ruídos em estado permanente, harmônicos em estado permanente e desequilíbrio de tensão em estado permanente.
C
Interrupção por 5 minutos, harmônicos em estado permanente, afundamento de tensão por 3 minutos e transitório impulsivo por 1 milissegundo.
D
elevação de tensão por 1 minuto, sobretensão em estado permanente, notches em estado permanente e transitório impulsivo por 20 microssegundos.
Na pirólise rápida para produção de bio-óleo, o controle dos parâmetros de transferência de calor é vital para maximizar o rendimento líquido. Analise as afirmativas a seguir sobre o Número de Biot da partícula de biomassa.
I.O Número de Biot deve ser muito menor que 1 para garantir um aquecimento uniforme e rápido de toda a partícula, minimizando a resistência interna à condução de calor em relação à convecção externa.
II.O regime de pirólise rápida exige um Número de Biot muito maior que 1 para criar um gradiente térmico que favorece a carbonização do núcleo da partícula enquanto a superfície volatiliza.
III.Um Número de Biot baixo é essencial para minimizar as reações secundárias de craqueamento térmico dentro da partícula, que levariam à formação excessiva de char (carvão) e gases incondensáveis.
Está correto o que se afirma em:
A
II apenas.
B
I, II e III.
C
I e II apenas.
D
I e III apenas.

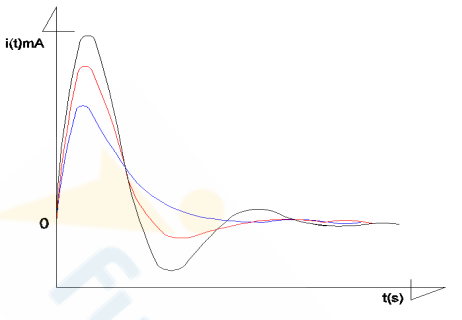

O regime transitório (esboço da figura abaixo) ocorre quando há uma mudança abrupta ou uma perturbação no sistema elétrico, levando-o de um estado de regime permanente para outro. Durante esse período, as variáveis do sistema podem sofrer variações significativas e não periódicas até que um novo estado de equilíbrio seja alcançado. Assinale a alternativa que descreve a característica principal do regime transitório em uma rede elétrica.
A
As variáveis do sistema (tensão, corrente) são constantes no tempo e previsíveis.
B
O sistema opera em um estado de equilíbrio e estabilidade após todas as perturbações.
C
As variáveis do sistema podem sofrer variações significativas e não periódicas devido a perturbações.
D
A análise matemática se torna mais simples, pois os componentes reativos são desconsiderados.
E
O foco principal da análise é determinar o fluxo de potência em condições normais de operação.
Para medir a temperatura em um forno industrial que opera em torno de 1200 °C, um técnico precisa selecionar o sensor mais adequado. Dentre os sensores de temperatura comuns, apenas alguns tipos conseguem operar de forma confiável e contínua em faixas tão elevadas. Qual dos sensores listados abaixo é a escolha apropriada para esta aplicação?
A
Sensor de temperatura por infravermelho (pirômetro).
B
Sensor de temperatura RTD (Resistance Temperature Detector) de platina (Pt100).
C
Termistor do tipo NTC (Negative Temperature Coefficient).
D
Termopar Tipo J (Ferro−Constantan).
Embora os diagramas de Bode forneçam apenas a resposta em frequência e de fase de um sistema, ainda é possível extrair desse diagrama informações úteis relativas à resposta transitória do sistema.
C
Certo
E
Errado
Com relação aos transitórios eletromagnéticos passíveis de ocorrer no sistema elétrico, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) A magnitude das sobretensões transitórias em sistemas elétricos independe da configuração física do sistema.
( ) Dispositivos eletrônicos de potência, como inversores, são menos suscetíveis ao efeito térmico de sobretensões devido à sua alta capacidade de dissipação de calor.
( ) A proteção contra sobretensões deve ser selecionada considerando-se tanto a amplitude quanto a frequência do evento ao qual o equipamento pode ser submetido.
As afirmativas são, respectivamente.
A
F – F – F.
B
F – F – V.
C
F – V – V.
D
V – F – V.
E
V – F – F.
A proteção para sobretensões transitórias em linhas de energia causadas por descargas atmosféricas deve ser provida por
A
relé térmico.
B
contator.
C
DPS.
D
fusível.
E
DR.
Os transitórios normalmente têm origem no sistema elétrico a partir de curtos-circuitos, chaveamento de banco de capacitores, ressonâncias, chaveamento de retificadores, entre outros. Um transitório oscilatório de média frequência está situado na faixa de:
A
150 Hz e 300 Hz;
B
300 Hz e 2 kHz;
C
500 Hz e 2 kHz;
D
2 kHz e 5 kHz;
E
3 kHz e 6 kHz.
Para subsidiar o processo licitatório para novas concessões, visando à expansão das linhas de transmissão, são elaborados cinco relatórios técnicos.
Assinale a opção que indica o relatório que trata das análises de sobretensões à frequência fundamental e de curto-circuito.
A
R1 – Viabilidade Técnico-Econômica e Socioambiental.
B
R2 – Detalhamento Técnico da Alternativa de Referência.
C
R3 – Definição da Diretriz de Traçado e Análise Socioambiental.
D
R4 – Caracterização do Sistema de Transmissão.
E
R5 – Estimativa de Custos Fundiários.
O critério das áreas iguais é um método gráfico-analítico para rápida avaliação da estabilidade de primeiro swing, referente ao primeiro momento após uma perturbação em um sistema. Apesar de sua validade estar limitada a versões simplificadas de sistemas de potência, por meio de sua análise é possível chegar a importantes conceitos de estabilidade transitória.
Considerando este critério, analise as afirmativas a seguir.
I. O conceito de potência acelerante advém do desequilíbrio entre a potência mecânica, provida pela máquina primária, e a potência elétrica entregue pelo gerador a barra infinita. Sempre que a diferença entre ambas for positiva o ângulo do rotor tende a aumentar com o tempo.
II. Quanto maior a inércia do gerador maior o ganho de velocidade das partes girantes durante o período sob falta.
III. A atuação do regulador de velocidade na redução da potência mecânica durante o período sob falta, tem grande impacto na estabilidade de primeiro swing de um gerador.
Está correto o que se afirma em
A
I, apenas.
B
I e II, apenas.
C
I e III, apenas
D
II e III, apenas.
E
I, II e III.
Ano:
2024
Banca:
Objetiva Concursos
O técnico em eletrotécnica dentro de um serviço hospitalar é encarregado de garantir a qualidade de energia elétrica para que os equipamentos médicos sensíveis tenham uma eficiência esperada. Admitindo-se que os harmônicos em um sistema elétrico hospitalar podem ser prejudiciais para a qualidade de energia em um ambiente de cuidados de saúde, é CORRETO afirmar que:
A
Harmônicos são flutuações temporárias na tensão elétrica causadas por tempestades, afetando a qualidade de energia devido às interrupções nos equipamentos médicos.
B
Harmônicos são componentes de corrente ou tensão que têm frequências múltiplas da frequência fundamental, podendo impactar a qualidade de energia devido ao aumento de correntes não senoidais, prejudicando o funcionamento de dispositivos médicos.
C
Harmônicos são mecanismos eletrônicos que melhoram a qualidade de energia, minimizando oscilações de tensão em equipamentos hospitalares.
D
Harmônicos são dispositivos empregados para aumentar a frequência fundamental nas instalações elétricas hospitalares, reduzindo o risco de falhas nos equipamentos médicos.
Na análise de transitórios eletromagnéticos em subestações de energia, é importante entender como esses transitórios afetam o comportamento dos equipamentos e as condições operacionais do sistema.
Sobre o impacto e a modelagem dos transitórios eletromagnéticos em subestações, assinale a afirmativa correta.
A
Transitórios eletromagnéticos, que podem ser induzidos por manobras de carga ou operações de disjuntores, têm efeitos desprezíveis sobre a capacitância das linhas de transmissão.
B
A análise de transitórios eletromagnéticos em subestações deve levar em conta os efeitos complexos de reflexão e transmissão de ondas de choque quando elas atingem interfaces entre diferentes tipos de equipamentos.
C
Transitórios eletromagnéticos que ocorrem em subestações têm um impacto significativo apenas nas correntes de curto-circuito, sem afetar os níveis de sobretensão que podem ocorrer em equipamentos de proteção.
D
Modelos para a análise de transitórios em subestações geralmente assumem que a indutância e a capacitância dos equipamentos são desprezadas, focando exclusivamente em resistências e condutâncias.
E
O impacto dos transitórios eletromagnéticos em subestações é limitado a variações de curto prazo e, portanto, não é necessário realizar uma consideração detalhada desses transitórios no projeto de sistemas de proteção.
Alguns distúrbios na rede elétrica influenciam a qualidade da energia, e resultam em falha ou má operação de equipamentos dos consumidores.
São algumas definições de distúrbios importantes, EXCETO:
A
A elevação de tensão é caracterizada pelo aumento do valor eficaz dessa grandeza, e pode ocorrer quando há falhas no sistema de distribuição ou quando cargas elevadas são desligadas repentinamente.
B
A flutuação de tensão é uma variação brusca e intermitente no valor eficaz dessa grandeza, e pode ser notado visualmente pela variação da luminosidade.
C
O afundamento de tensão, uma redução do valor eficaz dessa grandeza, está normalmente associado a falhas no sistema, como curto-circuito na rede de distribuição.
D
Uma indústria com elevada carga indutiva, por exemplo, com muitos motores, pode ter significativa queda do seu fator de potência e, assim, elevado nível de tensão no barramento de entrada dessa indústria.
De acordo com o PRODIST – módulo 8 – que fala sobre a qualidade do fornecimento de energia elétrica, alguns fenômenos afetam a onda de tensão e eles podem ser divididos em fenômenos de regime permanente e fenômenos de regime transitório. Assinale a alternativa que apresenta corretamente o fenômeno de regime transitório tratado no PRODIST – módulo 8.
A
Fator de potência.
B
Variação de frequência.
C
Harmônicos.
D
Variações de tensão de curta duração – VTCD.
E
Variações de tensão em regime permanente.
No tempo t = 4τ, a tensão no meio da linha é, em pu,
A
0,40.
B
0,64.
C
0,96.
D
1,00.
E
1,20.
Considere um projeto inicial de uma linha de transmissão longa, cujo modelo a parâmetros distribuídos e sem perdas previa uma potência natural de 1100 MW.
No entanto, motivos de força maior impuseram restrições à geometria inicial da linha, sendo necessária a realização de um novo projeto para a linha de transmissão.
Quando comparado ao projeto inicial, o novo projeto alterou os parâmetros elétricos da linha da seguinte forma:
• Reatância indutiva: aumento de 8,9%
• Susceptância capacitiva: redução de 10%
De acordo com o novo projeto, a potência natural da linha será, em MW,
A
909.
B
990.
C
1000.
D
1100.
E
1210.

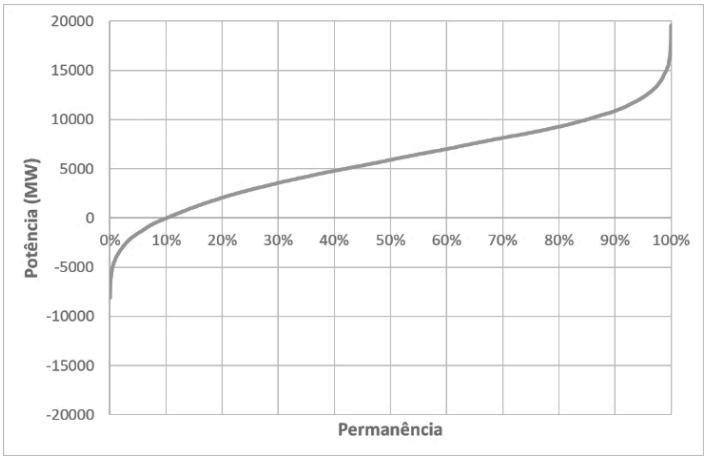

A figura a seguir mostra a curva de permanência hipotética dos valores de importação de potência do submercado Sudeste/Centro-Oeste – SE/CO – durante o período úmido. O período úmido é definido pela ANEEL como referente aos meses de dezembro de um ano a abril do ano seguinte.
Com base nessa figura, é correto afirmar que
A
o submercado SE/CO é exportador de potência para outros submercados em apenas cerca de 10% do período amostral considerado.
B
no período úmido o parque gerador do submercado SE/CO é suficiente para atendimento da carga local, permitindo a exportação do excedente em aproximadamente 90% do período amostral considerado.
C
durante aproximadamente 80% do período amostral considerado o submercado SE/CO importa menos que 15000 MW.
D
em cerca de 10% do período amostral considerado o submercado SE/CO importa potência de outros submercados.
E
no período úmido a máxima solicitação da interligação entre os submercados SE/CO e Sul é próxima de 20000 MW.
Para atender aos padrões de qualidade no Brasil, um sistema de distribuição de energia elétrica em corrente alternada, com frequência de 60Hz e tensão de 127V, não deverá apresentar o terceiro harmônico com valor superior a:
A
1% da distorção harmônica total.
B
3% da distorção harmônica total.
C
4% do valor eficaz do componente fundamental.
D
5% do valor eficaz do componente fundamental.
