Questões de Concurso sobre Índices técnicos e de confiabilidade (DEC, FEC, DIC, FIC, DMIC, taxa de falha, etc)

A continuidade do fornecimento de energia elétrica é mensurada por indicadores coletivos e individuais. Os indicadores coletivos, Duração Equivalente de Interrupção por Unidade Consumidora (DEC) e Frequência Equivalente de Interrupção por Unidade Consumidora (FEC), são acompanhados pela Agência Nacional de Energia Elétrica (ANEEL) por meio de subdivisões das distribuidoras, denominadas conjuntos de unidades consumidoras.

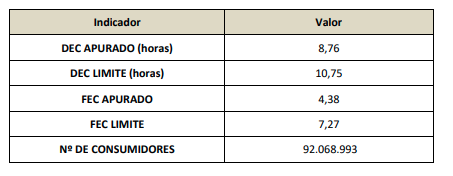

A tabela apresenta os dados disponibilizados pela ANEEL dos indicadores de qualidade de distribuição de energia elétrica nas concessionárias do Brasil, no ano de 2025. Vale ressaltar que os indicadores são passíveis de alterações após fiscalização da ANEEL.

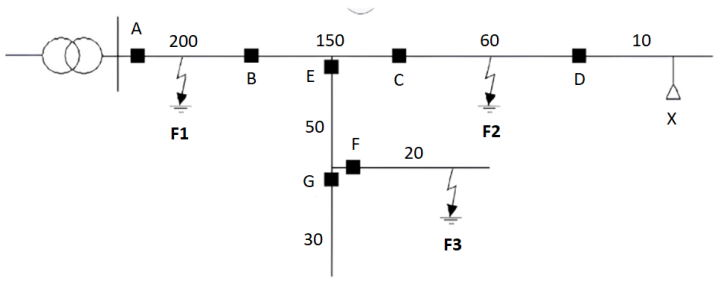

No cenário em que um alimentador de uma distribuidora de energia elétrica, conforme ilustrado na figura, com o número de consumidores indicados em cada bloco da rede de energia elétrica, apresentou, no ano de 2025, três eventos de interrupção (F1, F2 e F3) em três pontos distintos da rede.

A duração dos eventos de interrupção foram:

1. F1 = 1,0 h;
2. F2 = 40 min;
3. F3= 32 min.

Nesse contexto, os indicadores DEC e FEC para a chave B para o evento de interrupção F3, são, respectivamente:

No Brasil, a ANEEL utiliza indicadores de continuidade para avaliar a qualidade do serviço prestado pelas distribuidoras de energia.

Sobre os indicadores individuais e coletivos, é correto afirmar que

Em sistemas de I&C para ambientes de alta criticidade, como os envolvidos no controle das reações nucleares, a segurança das instalações e a segurança operacional estão cada vez mais interligadas. É princípio fundamental garantir que os sistemas sejam construídos para permanecer confiáveis diante de erro ou infortúnio, e que os riscos sejam mantidos abaixo de um limite aceitável.

Analise as afirmações a seguir sobre a aplicação dos princípios fundamentais da engenharia de segurança em projetos I&C e assinale (V) para verdadeiro e (F) para falso.

( ) A Defesa em profundidade é implementada através do planejamento estratégico e da decomposição do problema em blocos mais simples. Essa abordagem hierárquica reflete o princípio de separação arquitetural, onde o sistema de controle pode ver o estado dos sistemas de segurança, mas não pode interferir neles.

( ) A recuperação de falhas é o aspecto mais importante em sistemas críticos, como alarmes e controles. Em cenários de incerteza, a política de segurança exige que a ação conservadora de forçar o sistema para um estado seguro seja adotada, em vez de priorizar a continuidade operacional.

( ) O desempenho de qualquer sistema de instrumentação é limitado pelo ruído e pela atenuação do sinal. Na análise de defeitos o uso de barramentos compartilhados com saídas tristate é o método preferido em I&C de proteção, pois elimina o risco de contenção de barramento entre canais independentes.

A sequência correta do preenchimento dos parênteses é

A expressão qualidade da energia está relacionada com a continuidade do serviço de fornecimento de energia elétrica ou com equipamentos elétricos. A interrupção do funcionamento de ambos pode representar um grande prejuízo para a sociedade. As concessionárias de energia têm a obrigação de controlar os índices de qualidade de energia.

Analise as afirmativas abaixo sobre a qualidade de energia elétrica.

1. No Brasil, o ONS (Operador Nacional do Sistema) fiscaliza as distribuidoras de energia elétrica.

2. O DEC indica o número de horas durante as quais, em média, um consumidor não recebe energia elétrica em um dado período.

3. O FEC indica a quantidade média de horas ou minutos em que a interrupção aconteceu na unidade consumidora.

Assinale a alternativa que indica todas as afirmativas corretas.

A confiabilidade de equipamentos pode ser avaliada por meio de Indicadores de manutenção. Considere um equipamento que é disponibilizado a operar em um tempo total de 500 u.t. (unidades de tempo) e permanece 20 u.t. em manutenção com um número de paradas igual 4.

Nessas condições, o tempo médio entre falhas e o tempo médio de reparos são, respectivamente, iguais a:

De acordo com o Anexo 8.C da Resolução Normativa ANEEL nº 956/2021 (Prodist - Múdulo 8), que trata dos fatos de origem interna que são geradores de interrupções do fornecimento de energia elétrica, são classificados como tipos e exemplos de causas associadas:

Quatro módulos de uma mesma placa eletrônica foram testados e os resultados estão listados a seguir.

a. Modulo 01; quantidade de falhas: 3; horas de teste: 2500.

b. Modulo 02; quantidade de falhas: 7; horas de teste: 2500.

c. Modulo 03; quantidade de falhas: 5; horas de teste: 2000.

d. Modulo 04; quantidade de falhas: 4; horas de teste: 1000.

Considere que cada placa é composta por um módulo de cada tipo, que as falhas de cada módulo são estatisticamente independentes e que os módulos da placa eletrônica podem ser representados como um sistema em série.

Com base nessas informações, estima-se que o MTTF (Tempo Médio até a Falha) e o MTBF (Média de Tempo Entre Falhas) da placa eletrônica sejam, respectivamente,

A qualidade do serviço prestado e os indicadores de continuidade do serviço de distribuição de energia elétrica, conforme estabelecido pelo Módulo 8 do PRODIST (Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional) da ANEEL, são regulamentados para garantir um fornecimento eficiente e seguro de energia elétrica aos consumidores. A qualidade do serviço de distribuição de energia elétrica é avaliada considerando diversos fatores, incluindo a continuidade do serviço, a tensão fornecida e o atendimento comercial. Considerando apenas os indicadores de continuidade do serviço de distribuição de energia elétrica, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os indicadores de continuidade do serviço de distribuição de energia elétrica são estabelecidos quanto à duração e frequência das interrupções.

( ) Os indicadores devem ser apurados mensalmente, considerando o mês civil, com exceção do indicador DICRI, que deve ser apurado por interrupção ocorrida em dia crítico.

( ) Os indicadores de continuidade individuais, DIC, FIC, DMIC e DICRI, devem ser apurados para todas as unidades consumidoras, centrais geradoras ou por ponto de conexão.

( ) Os indicadores de continuidade individuais e coletivos devem ser apurados considerando apenas as interrupções de curta duração, ou seja, aquelas com duração maior ou igual a 1 ciclo e menor que 3 segundos.

Assinale a sequência correta.

A qualidade da energia elétrica é fator importante a ser tratado pelas concessionárias de energia elétrica de todo o país e sendo regularmente verificados pela Agência Nacional de Energia Elétrica (ANEEL). O fator que mede o tempo que um grupo de consumidores ficou sem energia é denominado

A aplicação de metodologias, como a análise de confiabilidade de circuitos eletrônicos, desempenha um papel fundamental ao ajudar os engenheiros a detectarem e a reduzir possíveis pontos de falha em equipamentos e dispositivos.

Em relação ao tema, analise as afirmativas a seguir.

I. Um circuito é classificado como tendo baixa confiabilidade quando existe uma alta probabilidade de falhas ocorrerem dentro de um intervalo de tempo específico.

II. Uma medida de confiabilidade da produção de circuitos eletrônicos consiste na análise de um lote específico, submetendo uma amostra a testes de uso ao longo de um período determinado, e calculando a taxa de falhas por unidade de tempo.

III. MTBF (Média de Tempo Entre Falhas) é uma métrica de confiabilidade que mede o tempo exato que leva para um sistema falhar, fornecendo uma previsão precisa de quando as falhas ocorrerão durante sua vida útil operacional.

Está correto o que se afirma em

A qualidade da energia elétrica é fundamental para o bom funcionamento de sistemas elétricos e eletrônicos. Os principais distúrbios associados à qualidade de energia podem impactar significativamente o desempenho de equipamentos. Assinale a alternativa que apresenta uma descrição incorreta de um dos principais distúrbios associados à qualidade de energia elétrica.

As sete ferramentas da qualidade, criadas por Kaoru Ishikawa, são frequentemente usadas para análise e melhoria dos processos das empresas.

Com base nisso, assinale a opção que contém as 07 (sete) ferramentas da qualidade.

Qualidade de energia elétrica refere-se à capacidade de uma fonte de energia fornecer energia elétrica de forma confiável e com características adequadas para o funcionamento dos equipamentos elétricos. O indicador de qualidade de energia que indica a frequência com que ocorrem interrupções de fornecimento de energia elétrica que afetam individualmente uma unidade consumidora é denominado

Com relação à qualidade do produto energia elétrica, o módulo 8 do PRODIST – Procedimentos de Distribuição de Energia Elétrica da Resolução Aneel n.º 956 define diversos fenômenos que devem ser considerados, tais como as variações de tensão em regime permanente. Considerando as tensões contratadas junto à distribuidora, a tensão máxima considerada como adequada no ponto de conexão de um consumidor atendido em 13,8 kV deve ser:

Conforme o Módulo 8 do PRODIST, que se refere à qualidade do fornecimento da energia elétrica, as tensões contratadas junto à distribuidora nos pontos de conexão pelos usuários atendidos em tensão nominal de operação igual ou superior a 2,3 kV deve situar-se entre

Com base nos procedimentos de distribuição (Prodist), da ANEEL, assinale a alternativa incorreta.

Se a tensão de pré-falta for 1∠0° p.u., a impedância equivalente de sequência positiva, em p.u., será igual, no ponto do defeito, ao inverso do conjugado da potência de curto-circuito trifásico, em p.u., nesse mesmo ponto.

Uma determinada unidade consumidora de energia elétrica teve cinco interrupções no fornecimento de energia ao longo de um mês. Com relação a este evento, o indicador que afere a qualidade de fornecimento de energia elétrica a esta unidade consumidora denomina-se

Em relação aos indicadores de continuidade do serviço de distribuição de energia elétrica, assinale a opção correta.

Entre os distúrbios da rede elétrica, qual deles é caracterizado por uma variação rápida e não controlada na frequência da tensão fornecida, podendo afetar a qualidade da iluminação e causar desconforto visual?
