Questões de Concurso sobre Sistemas Elétricos de Potência

Um sistema elétrico de potência é basicamente formado pela geração, transmissão, subtransmissão e distribuição.

Sobre esses elementos, é correto afirmar que

Em um sistema elétrico trifásico com base S_base=100$\sqrt{3}$ MVA e V_base = 20 kV, ocorreu uma falta fase-terra. A tensão de pré-falta é igual a 0,8 p.u., e as impedâncias de sequência vistas no ponto de falta, em p.u., são:

• Z₁ = j0,10 p.u.

• Z₂ = j0,10 p.u.

• Z₀ = j0,20 p.u.

A corrente de curto-circuito fase-terra no ponto de falta em p.u. e em ampères é igual a

Considere um sistema de geração composto por 20 unidades geradoras síncronas e conectado ao sistema elétrico interligado.

O controle de potência ativa e de potência reativa que cada unidade de geração entrega ao sistema é realizado, respectivamente, através dos ajustes do

Em 10 de agosto de 2025 (Dia dos Pais), o Sistema Interligado Nacional (SIN) brasileiro experimentou um evento de grande porte que quase resultou em um desligamento significativo de carga em diversas regiões, com o consumo nacional despencando para patamares críticos. Em sistemas elétricos modernos, a crescente participação de fontes renováveis intermitentes, como a solar fotovoltaica, tem ampliado os desafios de operação do Sistema Interligado Nacional (SIN). Em sistemas elétricos de potência, a combinação de baixa demanda com elevada oferta de geração pode levar o Operador Nacional do Sistema Elétrico (ONS) à adoção de medidas de curtailment, como forma de preservar a estabilidade do sistema. Do ponto de vista técnico e operacional, o principal fundamento para a adoção do curtailment, nessa situação, é o(a):

Nas linhas de transmissão de energia elétrica, as tensões são elevadas por transformadores antes de serem transportadas a longas distâncias. A principal razão técnica para essa prática é que o uso de tensões elevadas

Segundo a NR 10, as atividades realizadas em instalações integrantes do Sistema Elétrico de Potência (SEP) demandam requisitos adicionais de segurança em razão dos altos níveis de energia e da possibilidade de energização remota.

Considerando-se essas atividades, verifica-se que a(o)

Os sistemas elétricos de potência são constituídos de um conjunto de equipamentos e materiais necessários para transportar energia elétrica desde a fonte até os pontos de utilização, através de suas principais etapas. De acordo com tais etapas e suas propriedades, assinale a afirmativa correta.

Sobre os sistemas HVDC (High Voltage Direct Current) e FACTS (Flexible AC Transmission Systems), tecnologias utilizadas para otimizar a transmissão de energia elétrica, é correto afirmar:

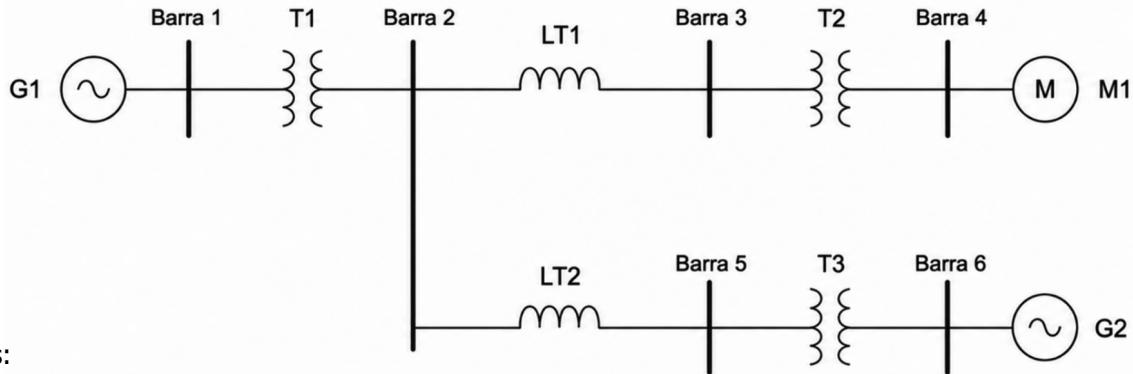

A figura a seguir representa um sistema elétrico de potência:

Com base nas informações apresentadas, assinale a correspondência correta.

Ao determinar a potência de alimentação de uma instalação elétrica, deve-se:

A crescente demanda por energia elétrica e a diversificação das fontes de geração requerem Sistemas Elétricos de Potência (SEP) cada vez mais complexos. O SEP envolve a geração, transmissão e distribuição da energia, garantindo o equilíbrio entre oferta e demanda em tempo real. Dentre os principais componentes do SEP estão as linhas de transmissão, subestações, transformadores e os dispositivos de proteção e controle, essenciais para a estabilidade e segurança do sistema.

Avalie as seguintes afirmações:

I. A reatância capacitiva em linhas de transmissão longas aumenta com o comprimento da linha e pode causar o fenômeno conhecido como "sobretensão" no final da linha, caso não sejam aplicadas medidas de compensação reativa.

II. Em sistemas elétricos de potência, a energia reativa deve ser eliminada sempre que possível, pois ela não possui nenhuma função útil no sistema.

III. A conexão de fontes de energia renováveis, como solar e eólica, ao sistema elétrico pode introduzir variações na qualidade da energia fornecida, devido à sua intermitência, o que exige o uso de equipamentos de compensação dinâmica.

IV. As linhas de transmissão são projetadas para operar sem considerar a temperatura, pois a resistência elétrica não é afetada por variações térmicas.

Assinale a alternativa que apresenta APENAS as afirmações corretas.

As concessionárias de energia elétrica fazem o planejamento dos sistemas elétricos de forma a serem pouco sensíveis às emissões harmônicas por cargas não lineares. Nesse contexto, assinale a alternativa correta.

Na eletrônica de potência, os elos de corrente contínua (HVDC) desempenham um papel crucial na transmissão de energia elétrica com eficiência em longas distâncias, enquanto os sistemas FACTS (Flexible AC Transmission Systems) são utilizados para melhorar a estabilidade, a capacidade e o controle da transmissão em sistemas de corrente alternada. Sobre os conceitos fundamentais relacionados a essas tecnologias, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Um sistema HVDC utiliza retificadores para converter Corrente Alternada (CA) em Corrente Contínua (CC) e inversores para realizar a conversão inversa.

( ) Sistemas FACTS, como o SVC (Compensador Estático de Reativos), permitem o controle dinâmico da tensão e melhoram a estabilidade transitória do sistema.

( ) Em um sistema HVDC, a transmissão de energia é realizada com perdas superiores às de sistemas CA em distâncias muito longas.

( ) O STATCOM, um tipo de FACTS, é baseado em conversores de fonte de tensão (VSC) e tem resposta mais rápida em comparação ao SVC.

( ) A utilização de sistemas FACTS aumenta a capacidade térmica de linhas de transmissão existentes sem a necessidade de construções adicionais.

A sequência está correta em

Nos sistemas de alimentação de segurança e de reserva, qual item pode ser utilizado como fonte de energia adequada?

Em uma caixa d’água de 45 metros de altura são bombeados mensalmente 20.000 litros de água. A bomba utilizada para realizar esse trabalho possui eficiência igual a 50%.

Considere a densidade da água igual a 1 e a aceleração da gravidade de a 10m/s² .

Substituindo-se essa bomba por outra com eficiência de 80%, a redução do consumo de energia nesse período será de

O esquemático representa o circuito de comando de um motor trifásico.

Qual das seguintes fontes de energia é considerada uma fonte de energia renovável, que pode ser utilizada para a geração de energia elétrica sem emitir gases de efeito estufa durante a operação, e possui uma alta disponibilidade no Brasil?

Embora seja considerada eficiente, a energia heliotérmica, proveniente dos raios solares de maneira indireta, é indicada somente para lugares constantemente nublados e, para obtê-la, podem ser usados os seguintes mecanismos: calha parabólica, Fresnel, torre solar e disco parabólico.

A estabilidade eletromecânica em sistemas elétricos de potência é a capacidade do sistema de manter a sincronização dos geradores após uma perturbação, como uma falha ou perda de carga. Essa estabilidade depende da interação entre as forças elétricas e mecânicas nos geradores síncronos, onde o rotor é impulsionado por torque mecânico e deve permanecer em sincronia com o campo magnético gerado no estator. Quando ocorrem perturbações, podem surgir oscilações eletromecânicas que, se não forem amortecidas rapidamente, podem levar à perda de sincronismo, resultando em desligamentos automáticos de geradores e potencialmente em colapsos no sistema, como blecautes. Tendo em vista que a análise de estabilidade eletromecânica é essencial para garantir a confiabilidade e a continuidade do fornecimento de energia, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Durante uma falha temporária em uma linha de transmissão, a oscilação eletromecânica entre geradores conectados ao sistema pode levar a oscilações de potência, mas o sistema sempre retorna ao estado de equilíbrio após a eliminação da falha.

( ) O estudo de transitórios eletromecânicos em sistemas elétricos considera a interação entre componentes elétricos e mecânicos, onde a velocidade do rotor dos geradores afeta diretamente a frequência do sistema.

( ) O método de áreas iguais pode ser utilizado para analisar a estabilidade transitória de um sistema de potência após uma grande perturbação, como uma perda súbita de carga ou uma falha em uma linha de transmissão.

( ) Durante o comportamento transitório, a energia cinética acumulada no rotor de um gerador síncrono é completamente dissipada na forma de calor pelas perdas elétricas.

( ) Em sistemas de potência interconectados, transitórios eletromecânicos podem causar oscilações de baixa frequência (0,1 a 2 Hz), conhecidas como oscilações interáreas, que podem comprometer a estabilidade se não forem bem amortecidas.

A sequência está correta em

No lado da rede elétrica de distribuição, é utilizado um retificador de potência em configuração ponte.
