Questões de Concurso sobre Transmissão

No contexto dos Sistemas Elétricos de Potência (SEP), a transmissão de energia é o elo fundamental entre a geração de grande porte e os centros de consumo. A eficiência, a estabilidade e a conformidade com as normas técnicas são cruciais para a operação segura do SIN. Sobre o tema, analise as assertivas e assinale V, se verdadeiras, ou F, se falsas.

( ) O uso de compensação série em linhas de transmissão longas visa reduzir a reatância indutiva equivalente, aumentando o limite de transferência de potência ativa.

( ) O efeito corona é intensificado em condições de alta umidade e superfícies de condutores com irregularidades, resultando em perdas de energia e interferência eletromagnética.

( ) Cabos do tipo OPGW (Optical Ground Wire) desempenham a função exclusiva de proteção contra descargas atmosféricas, não possuindo aplicação em telecomunicações.

( ) O aumento da tensão nominal de transmissão permite a redução da corrente para uma mesma potência transportada, o que diminui as perdas por efeito Joule (R x I²).

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um motor elétrico gira a 1800 rpm e transmite potência a uma máquina por meio de um sistema de transmissão com correia e polias. A polia do motor possui 100 mm de diâmetro, enquanto a polia acionada possui 200 mm de diâmetro.

Admitindo que o escorregamento seja de 3 %, a velocidade de rotação da máquina acionada pelo motor é

Um acoplamento direto do tipo luva elástica utilizado na transmissão entre um motor elétrico e uma bomba centrífuga apresenta desgaste precoce em seu elemento flexível. A causa mais provável da avaria mecânica no acoplamento, dentre as alternativas a seguir, é

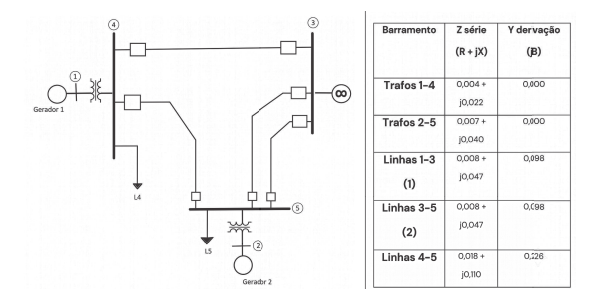

No contexto de sistemas de energia elétrica de grande porte, as etapas de geração, transmissão e distribuição interagem de forma complexa para manter a estabilidade e a qualidade da energia.

Sobre os fenômenos técnicos que regem esses sistemas, avalie a afirmativas a seguir.

I. No sistema de transmissão, o efeito Ferranti ocorre tipicamente em linhas longas operando em vazio ou com carga muito baixa.

II. Na geração, a estabilidade transitória refere-se à capacidade do gerador de manter o sincronismo após uma perturbação severa.

III. Na distribuição de energia em média tensão, o uso de transformadores com ligação Triângulo-Estrela aterrado (Dyn1) impede a circulação de correntes de sequência zero para o primário.

Está correto o que se afirma em

Nas linhas de transmissão de energia elétrica, as tensões são elevadas por transformadores antes de serem transportadas a longas distâncias. A principal razão técnica para essa prática é que o uso de tensões elevadas

Um engenheiro está projetando um sistema de transmissão de energia sem fio. Ele precisa garantir que a máxima potência seja transferida da fonte para a carga. Se a impedância da fonte é 50 Ω, qual deve ser a impedância da carga para que ocorra a máxima transferência de potência?

O nível de transmissão tem a função de interligar as estações geradoras a todos os pontos de maior carga do sistema, lidando com grandes blocos de potência. Seus componentes gerais são, EXCETO:

Os elementos de máquinas são componentes essenciais para a transmissão de movimento, controle de forças e eficiência operacional. Dentre esses elementos, as engrenagens, correias e molas têm funções específicas e desempenham papéis fundamentais em diversas aplicações. Analise as afirmações abaixo sobre esses elementos:

I - Engrenagens são componentes cilíndricos, cônicos ou retos, com dentes internos ou externos, usados para transmitir movimento sem deslizamento, aumentar forças e gerar trabalho, desempenhando papel fundamental na transferência eficiente de potência em sistemas mecânicos.

II - Considerando a transmissão de movimento com a utilização de correias, é correto afirmar que é mantida a mesma velocidade angular entre as polias.

III - Molas são elementos de máquinas, que se caracterizam por apresentarem grandes deformações, sem que o material ultrapasse o limite elástico. Exemplos incluem molas helicoidais, molas prato, molas de lâminas e molas de torção, cada uma com aplicação específica.

A partir das afirmações acima, é CORRETO o que se afirma em:

Das representações simplificadas da aplicação de uma Chave de Transferência Automática (C.T.A.), a que é mais adequada para o tipo de transição aberta, na intenção de não interferir na carga, é:

Em um sistema elétrico de potência, a transmissão da energia elétrica entre regiões distantes é realizada em tensões elevadas. Considerando os fundamentos técnicos dessa prática, é correto afirmar que

Na transmissão de sinais pelos diversos meios, pode haver perdas que degradem, deformem ou enfraqueçam o sinal. A respeito dessas perdas, assinale a opção correta.

A representação de um quadripolo pela matriz de transmissão (ABCD) estabelece uma relação entre as tensões e correntes das portas de entrada e saída, de modo que os parâmetros A, B, C e D são adimensionais.

A condição de reciprocidade de um quadripolo em parâmetros de transmissão (ABCD) é dada por AD - BC=1.

Considere um enlace de uma rede de computadores no qual o tipo de comutação utilizado é a comutação por pacotes. A taxa de transmissão no enlace é de 256kbps.

O tempo de transmissão de um pacote de 1MB, em segundos, é de, aproximadamente,

Segundo a legislação profissional pertinente, estudo, planejamento, projeto, especificação, direção de obra e serviço técnico referente à transmissão de energia elétrica e seus serviços afins e correlatos são atividades que competem ao engenheiro eletricista, na modalidade eletrotécnica.

Nas linhas de transmissões, existem os cabos-guarda, que geralmente se localizam acima dos condutores vivos. Qual é a principal função do cabo-guarda?

Qual é uma das principais desvantagens do cabeamento elétrico aéreo?

O eletromagnetismo desempenha um papel fundamental na engenharia elétrica, sendo a base para o desenvolvimento de tecnologias essenciais, como motores elétricos, geradores, transformadores e sistemas de transmissão de energia. Ele trata da interação entre campos elétricos e magnéticos, permitindo a conversão de energia elétrica em mecânica e vice-versa, como ocorre nos motores e geradores. Além disso, o eletromagnetismo é crucial para o funcionamento de dispositivos como indutores e capacitores, que são componentes-chave em circuitos eletrônicos e sistemas de energia. As Leis de Maxwell, que descrevem como os campos elétricos e magnéticos se comportam e interagem, são aplicadas no projeto e na otimização de sistemas de energia elétrica, antenas e dispositivos de telecomunicações, além de sistemas de proteção e automação em redes de energia, sendo essenciais para a confiabilidade e eficiência dos sistemas elétricos modernos. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A densidade de fluxo magnético em um núcleo de transformador pode ser aumentada indefinidamente, desde que a corrente no enrolamento primário seja aumentada proporcionalmente.

( ) O princípio de operação de um motor de indução trifásico se baseia na geração de um campo magnético girante que induz uma corrente elétrica no rotor, criando torque devido à interação com o campo magnético.

( ) A lei de Faraday prevê que a força eletromotriz (f.e.m.) induzida em um circuito é diretamente proporcional à área do circuito e à taxa de variação do campo magnético através dele, desde que a resistência do condutor seja nula.

( ) A propagação de ondas eletromagnéticas em meios condutores, como cabos elétricos, pode ocorrer sem perdas, desde que a frequência seja suficientemente baixa.

( ) O funcionamento das linhas de transmissão de energia elétrica de longa distância depende tanto da capacitância distribuída ao longo da linha quanto da indutância causada pelos campos magnéticos ao redor dos condutores.

A sequência está correta em

Sobre o sistema de transmissão de corrente contínua em alta tensão (High Voltage Direct Current – HVDC), analise as afirmativas a seguir.

I. As faixas de passagem das linhas de transmissão de corrente contínua são menores, quando comparadas com as faixas das linhas de corrente alternada e considerando um mesmo nível de potência transmitida.

II. Os sistemas de transmissão em corrente contínua podem utilizar a terra como caminho de retorno da corrente.

III. A relação custo-benefício relacionada às torres e aos condutores utilizados no sistema HVDC é boa, quando comparada às linhas de corrente alternada e considerando um mesmo nível de potência transmitida.

Está correto o que se afirma em

Diversas instituições estão envolvidas na tarefa de conceber e instrumentalizar o planejamento da rede de transmissão a nível nacional.

O principal objetivo desse processo de planejamento é garantir o transporte confiável e econômico da energia das fontes elétricas para as cargas. Cada parcela de contribuição nesse processo é importante para se chegar a novas instalações de transmissão que de fato contribuam com esse objetivo.

Nesse contexto, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) A fase de concepção das alternativas para a expansão da transmissão tem início no Operador Nacional do Sistema – ONS – que avalia cada região, suas limitações e possíveis reforços necessários.

( ) O planejamento da transmissão tem natureza indicativa, ou seja, os agentes do setor que vencem processos de outorga têm o conjunto de obras resultantes dos estudos de expansão apenas como orientação das necessidades do setor, podendo executar obras similares que solucionem as restrições identificadas.

( ) A Agência Nacional de Energia Elétrica – ANEEL – tem por atribuição promover os procedimentos licitatórios para a contratação de agentes para transmissão de energia elétrica, com base no plano de outorgas e diretrizes aprovadas pelo Poder Concedente.

( ) A análise socioambiental de novos empreendimentos de transmissão inclui a descrição dos corredores das linhas de transmissão planejadas e a localidade de novas subestações. Essa análise é realizada pelo corpo técnico da Empresa de Pesquisa Energética – EPE.

As afirmativas são, respectivamente,
