Questões de Concurso sobre Transmissão

O eletromagnetismo desempenha um papel fundamental na engenharia elétrica, sendo a base para o desenvolvimento de tecnologias essenciais, como motores elétricos, geradores, transformadores e sistemas de transmissão de energia. Ele trata da interação entre campos elétricos e magnéticos, permitindo a conversão de energia elétrica em mecânica e vice-versa, como ocorre nos motores e geradores. Além disso, o eletromagnetismo é crucial para o funcionamento de dispositivos como indutores e capacitores, que são componentes-chave em circuitos eletrônicos e sistemas de energia. As Leis de Maxwell, que descrevem como os campos elétricos e magnéticos se comportam e interagem, são aplicadas no projeto e na otimização de sistemas de energia elétrica, antenas e dispositivos de telecomunicações, além de sistemas de proteção e automação em redes de energia, sendo essenciais para a confiabilidade e eficiência dos sistemas elétricos modernos. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A densidade de fluxo magnético em um núcleo de transformador pode ser aumentada indefinidamente, desde que a corrente no enrolamento primário seja aumentada proporcionalmente.

( ) O princípio de operação de um motor de indução trifásico se baseia na geração de um campo magnético girante que induz uma corrente elétrica no rotor, criando torque devido à interação com o campo magnético.

( ) A lei de Faraday prevê que a força eletromotriz (f.e.m.) induzida em um circuito é diretamente proporcional à área do circuito e à taxa de variação do campo magnético através dele, desde que a resistência do condutor seja nula.

( ) A propagação de ondas eletromagnéticas em meios condutores, como cabos elétricos, pode ocorrer sem perdas, desde que a frequência seja suficientemente baixa.

( ) O funcionamento das linhas de transmissão de energia elétrica de longa distância depende tanto da capacitância distribuída ao longo da linha quanto da indutância causada pelos campos magnéticos ao redor dos condutores.

A sequência está correta em

Sobre o sistema de transmissão de corrente contínua em alta tensão (High Voltage Direct Current – HVDC), analise as afirmativas a seguir.

I. As faixas de passagem das linhas de transmissão de corrente contínua são menores, quando comparadas com as faixas das linhas de corrente alternada e considerando um mesmo nível de potência transmitida.

II. Os sistemas de transmissão em corrente contínua podem utilizar a terra como caminho de retorno da corrente.

III. A relação custo-benefício relacionada às torres e aos condutores utilizados no sistema HVDC é boa, quando comparada às linhas de corrente alternada e considerando um mesmo nível de potência transmitida.

Está correto o que se afirma em

Diversas instituições estão envolvidas na tarefa de conceber e instrumentalizar o planejamento da rede de transmissão a nível nacional.

O principal objetivo desse processo de planejamento é garantir o transporte confiável e econômico da energia das fontes elétricas para as cargas. Cada parcela de contribuição nesse processo é importante para se chegar a novas instalações de transmissão que de fato contribuam com esse objetivo.

Nesse contexto, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) A fase de concepção das alternativas para a expansão da transmissão tem início no Operador Nacional do Sistema – ONS – que avalia cada região, suas limitações e possíveis reforços necessários.

( ) O planejamento da transmissão tem natureza indicativa, ou seja, os agentes do setor que vencem processos de outorga têm o conjunto de obras resultantes dos estudos de expansão apenas como orientação das necessidades do setor, podendo executar obras similares que solucionem as restrições identificadas.

( ) A Agência Nacional de Energia Elétrica – ANEEL – tem por atribuição promover os procedimentos licitatórios para a contratação de agentes para transmissão de energia elétrica, com base no plano de outorgas e diretrizes aprovadas pelo Poder Concedente.

( ) A análise socioambiental de novos empreendimentos de transmissão inclui a descrição dos corredores das linhas de transmissão planejadas e a localidade de novas subestações. Essa análise é realizada pelo corpo técnico da Empresa de Pesquisa Energética – EPE.

As afirmativas são, respectivamente,

A transmissão de energia elétrica é um processo fundamental para transportar eletricidade das usinas geradoras até os centros consumidores. Em relação aos conceitos de transmissão de energia elétrica, marque a alternativa correta:

Considerando os limites de utilização para cada meio de transmissão, assinale aquele que é mais adequado para redes primárias de 2,5km.

Um sensor digital de temperatura em uma indústria química transmite dados a uma central de processamento remota. Os dados são transmitidos em pacotes que têm comprimento de 32 bytes, contando cabeçalho mais dados. Em média, os pacotes são transmitidos a cada 5 ms.

Assinale a alternativa que apresenta corretamente a taxa de transmissão média que trafegará nesse enlace entre o sensor e a central.

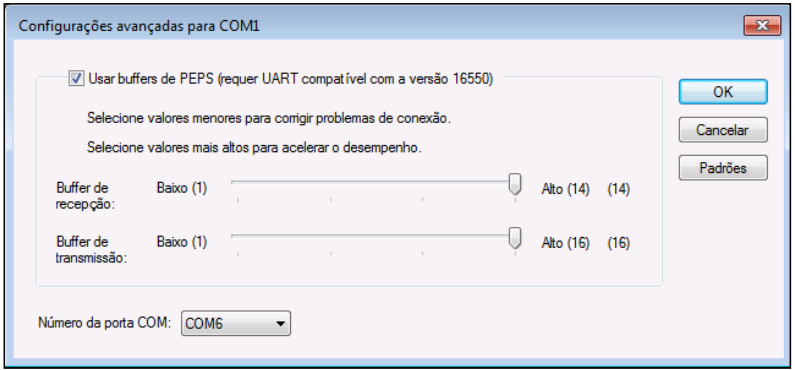

A figura a seguir mostra propriedades de uma UART retirada do Painel de Controle de um sistema operacional de 32 bits.

Para transmitir alguns caracteres, usou-se pela primeira vez o seguinte código em linguagem C:

handle = CreateFile("COM6",...);

WriteFile(handle,"Transmissao de uma sequencia de bytes",

38,&ok,NULL).

O último caractere transmitido com o código foi

Com base no Módulo 8 do PRODIST, que aborda os fenômenos de regime permanente associados à qualidade de energia elétrica, assinale a alternativa que corresponde a um desses fenômenos.

A transmissão de energia elétrica é essencial para fornecer eletricidade de forma eficiente e confiável, impulsionando o desenvolvimento tecnológico, econômico e social das sociedades modernas.

Assinale a alternativa que apresenta o principal método utilizado para transmissão de energia elétrica em longas distâncias.

A transmissão de energia elétrica é fundamental para a distribuição de eletricidade em longas distâncias, garantindo que a energia gerada em usinas seja entregue aos consumidores finais.

Assinale a alternativa que apresenta corretamente o principal objetivo da transmissão de energia elétrica em alta tensão.

Com base no Módulo 8 do PRODIST, assinale a alternativa que define corretamente o fenômeno de distorções harmônicas.

A transmissão de energia elétrica é um processo fundamental para o fornecimento de eletricidade em larga escala e envolve o transporte de energia em longas distâncias desde as usinas geradoras até os centros de distribuição.

Nesse contexto, assinale a alternativa que apresenta os principais elementos e características da transmissão de energia elétrica.

Segundo Kripka (2020), as torres de transmissão de energia são exemplos clássicos de:

Uma linha de transmissão pode ser modelada como uma malha infinita de capacitores todos de capacitâncias iguais a C, arranjados conforme disposição mostrada na Figura abaixo.

A capacitância equivalente entre os pontos A e B, indicados na Figura, é:

Em uma linha de transmissão trifásica curta e perfeitamente transposta, a impedância série de sequência positiva é igual à de sequência negativa, mas é maior que a de sequência zero.

Uma linha de transmissão de alta tensão, longa e sem reatores de compensação paralela, foi energizada em vazio a partir de um de seus terminais. Após o regime permanente ser alcançado, as medições indicam que a magnitude da tensão no terminal manobrado é igual a 1,00 pu. Assinale a alternativa que pode representar a magnitude da tensão de regime permanente no terminal oposto ao de manobra, que ainda permanece aberto.

Linhas de transmissão de alta tensão são usualmente protegidas contra descargas atmosféricas por cabos condutores chamados de cabos para-raios. Sobre os cabos para-raios em linhas de transmissão, analise as afirmativas a seguir.

1) Em um sistema trifásico, os cabos para-raios são usualmente instalados nas estruturas em cotas superiores aos cabos condutores das fases.

2) Quando aterrados nas estruturas da linha de transmissão, os cabos para-raios fornecem caminhos de retorno para correntes de curto-circuito monofásico à terra.

3) É possível utilizar cabos para-raios especiais, com fibras ópticas em seu interior, para tráfego de dados e sinais de proteção.

4) Em descargas diretas, a descarga atmosférica atinge os cabos para-raios ou uma das estruturas da linha de transmissão.

Estão corretas, apenas:

Nas redes radiais, as linhas de transmissão formam anéis, o que permite mais de um caminho para o fluxo de energia.

O projeto de sistemas de transmissão de energia elétrica deve considerar os parâmetros elétricos das linhas de transmissão.

No efeito pelicular que ocorre em corrente alternada, verifica-se que quanto maior é a frequência elétrica do sistema de transmissão,

A aplicação da TUST – Tarifa de Uso do Sistema de Transmissão – define o pagamento pelo uso do sistema de transmissão. Anualmente, é computada a Receita Anual Permitida (RAP) total do sistema, e com base neste valor se determina a TUST em cada ponto do sistema, por meio de simulações do Programa Nodal. Devido às premissas de cálculo atuais, a parcela locacional da TUST tem baixa influência em seu valor final quando comparada a parcela selo.

Esse fato produz o efeito de
