Os parâmetros da linha de transmissão são a resistência e indutância do condutor e a capacitância e condutância do isolador, que são, por convenção, dados pelos símbolos R, L, C e G, respectivamente.


Assinale a alternativa que se refere aos parâmetros distribuídos.


A

A modelagem é simplificada com elementos discretos de circuito.


B

A impedância dos elementos parasitas em série é menor que 10x a do elemento principal.


C

Os componentes são considerados pontuais.


D

O comprimento das estruturas é maior que 1/10 do comprimento de onda no meio em questão.


E

A impedância dos elementos parasitas em paralelo é menor que 1/10 a do elemento principal.

Surtos atmosféricos constituem um relevante causador de falhas em sistemas elétricos de potência, agindo principalmente na degradação da capacidade de isolamento dos equipamentos devido a grandes sobretensões induzidas.


Nesse contexto, os surtos atmosféricos


A

possuem frente de onda mais lenta quando comparados com os surtos de manobra, o que permite considerar que a sobretensão de origem atmosférica atinge todos os equipamentos de uma subestação simultaneamente.


B

que incidem em cabos-guarda, impedem que sobretensões se propaguem pelos condutores, dispensando o uso de pararaios para tal finalidade.


C

são fenômenos inerentemente determinísticos, cuja modelagem permite estabelecer critérios precisos para o dimensionamento do nível de suportabilidade ao impulso mais adequado a cada equipamento.


D

que incidem diretamente sobre condutores, causam sobretensões muito severas, que podem inclusive comprometer subestações num raio de até 100 km do local da descarga.


E

que ocorrem em torres de transmissão causam sobretensões nos seus respectivos isoladores, de forma que até o aterramento da torre influencia na magnitude daquelas sobretensões.

Em relação aos sistemas monofásico e trifásico, utilizados para a geração, transmissão e distribuição de energia elétrica em corrente alternada, assinale a opção correta.


A

São necessários dois condutores sincronizados para que o sistema trifásico distribua a energia elétrica em corrente alternada.


B

Os motores monofásicos são superiores aos motores trifásicos apenas no que diz respeito à capacidade de sobrecarga.


C

Os motores trifásicos são superiores aos motores monofásicos no que diz respeito a rendimento, tamanho, fator de potência e capacidade de sobrecarga.


D

A capacidade de distribuição do sistema monofásico não permite o fornecimento de energia elétrica a consumidores industriais.


E

A capacidade distributiva do sistema trifásico não permite o fornecimento de energia elétrica a consumidores domiciliares.

Linhas de Transmissão (LT) são condutores através dos quais energia elétrica é transportada de um ponto transmissor a um terminal receptor, no caso do Brasil, onde as maiores usinas se encontram distantes dos grandes centros consumidores, utiliza-se as linhas de alta e ultra alta tensão. Quando um engenheiro eletricista vai projetar uma linha de alta tensão, ele deve ficar atento aos fenômenos que podem ocorrer, como por exemplo, em que um gradiente elétrico crítico para o ar que quando excedido resulta em descarga elétrica, qualquer tentativa de aumento do gradiente resulta em profusa ionização do ar. Esse fenômeno é chamado de:


A

Efeito do campo elétrico.


B

Efeito joule.


C

Efeito corona.


D

Transferência de potencial.

Em relação aos tipos de transição das chaves de transferência automáticas:


A

Na chave de transferência de transição aberta, a chave de transferência conecta-se com a nova fonte de alimentação antes de desconectar da antiga.


B

Na chave de transferência de transição fechada, a chave de transferência desconecta-se da fonte atual antes de se conectar com a nova fonte de alimentação.


C

A chave de transferência de transição fechada é utilizada para o aterramento temporário, seccionando a alimentação e interligando os circuitos conectados à terra durante a manutenção da rede.


D

A chave de transferência de transição fechada é mais utilizada com cargas críticas que não podem ser desenergizadas.


E

A chave de transferência de transição aberta é utilizada para seccionar um determinado trecho na distribuição durante a manutenção do mesmo sem interferir na continuidade da distribuição após o respectivo trecho.

Considere as afirmativas abaixo a respeito de linhas de transmissão:


I. As torres autoportantes são aquelas que são sustentadas pelas próprias estruturas.

II. Os cabos para-raios têm finalidade de proteger os isoladores diante de descargas atmosféricas.

III. Espaçadores são utilizados para evitar o contato mecânico de condutores de fases diferentes.


Está correto somente o que se apresenta em


A

I.


B

II.


C

III.


D

I e II.


E

II e III

O sistema de produção e transmissão de energia elétrica do Brasil é um sistema hidro-termo-eólico de grande porte, com predominância de usinas hidrelétricas e com múltiplos proprietários.


A esse respeito, assinale (V) para a afirmativa verdadeira e (F) para a falsa.


( ) O Sistema Interligado Nacional - SIN é um sistema hidrotérmico de grande porte para produção e transmissão de energia elétrica sob coordenação e controle do Operador Nacional do Sistema Elétrico - ONS, que, por sua vez, é fiscalizado e regulado pela Agência Nacional de Energia Elétrica – ANEEL.

( ) Denomina-se Sistema Isolado o sistema elétrico de serviço público de distribuição de energia elétrica, que em sua configuração normal, não esteja conectado ao Sistema Interligado Nacional – SIN e atenda localidades isoladas no Brasil, a maior parte localizada na região Norte.

( ) Compete à EPE a avaliação técnica das propostas de planejamento do atendimento aos Sistemas Isolados, apresentadas pelos Agentes de Distribuição, bem como a habilitação técnica das propostas de Solução de Suprimento, cadastradas para participar dos Leilões para atendimento aos Sistemas Isolados.


As afirmativas são, respectivamente,


A

V, V e F.


B

V, F e F.


C

F, F e V.


D

V, V e V.


E

F, F e F.

Sempre que uma nova linha de transmissão é recomendada nos estudos de expansão da rede é preciso determinar a bitola do condutor que será empregado. O dimensionamento desse condutor se dá no âmbito do detalhamento da alternativa de referência (relatório R2), por aspectos como carregamento esperado e considerações de ordem econômica.


A figura a seguir ilustra um comparativo entre diversas bitolas de cabos de alumínio nu com alma de aço, frequentemente utilizados em linhas de transmissão, para uma linha de 500 kV em fase de planejamento.


Imagem associada para resolução da questão


A curva tracejada ilustra os custos de instalação e a compra dos cabos e, a curva contínua, o custo de perdas estimado com base nos estudos elétricos que deram origem à recomendação. Os diferentes marcadores nas curvas são referentes à formação dos cabos, ou seja, por quantos fios de alumínio/aço os cabos são compostos. A bitola é dada no eixo das abcissas, em MCM (kcmil), e o custo no eixo das ordenadas, em 1000 $/km.


Com base nas informações dessa figura, a faixa de bitolas de cabos mais econômica para essa linha de transmissão é a de


A

600 a 1000 MCM.


B

1000 a 1200 MCM.


C

1400 a 1600 MCM.


D

1600 a 2200 MCM.


E

2200 a 2600 MCM.

O termo bitola é tratado no projeto de instalações de linhas de transmissão, e seu cálculo é de grande importância, pois ele é diretamente atrelado à carga atribuída a ele. Por exemplo, um cabo de bitola de 2 ½ polegadas tem um diâmetro de:


A

5,82 cm


B

6,35 cm


C

4,28 cm


D

7,82 cm

Uma linha de transmissão encontra-se com tensão na extremidade emissora em 415 kV e na extremidade receptora 400 kV, desfasagem de 5 graus, com corrente medida no lado receptor de 2 kA, simétrica e em fase com a tensão no receptor. Calcule a impedância série da linha ( despreze os componentes shunt, ou seja, modele com linha curta, considerando a tensão no receptor como referência.


Dados:

V1= 415 \-5° kV = 413 - j32,5

V2= 400 \ 0° kV = 400 + j0

I = 2 \ 0° kA = 2 + j0


A

12,9 - j32,5.


B

25,8 - j65,0.


C

3,2 - j8,7.


D

6,5 - j16,2.

Uma das vantagens da transmissão e da distribuição de energia elétrica em corrente contínua com relação à corrente alternada é a redução de perdas devido ao acoplamento capacitivo devido ao ar, que afeta as linhas de corrente alternada.


C

Certo


E

Errado

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrotécnica - 2021

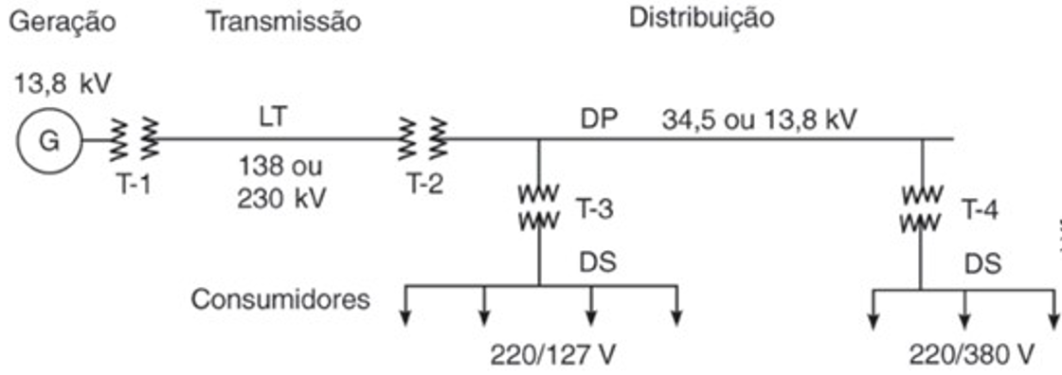

As instalações elétricas de baixa tensão, regulamentadas pela norma NBR 5410, estabelecem tensão de 1.000 volts como limite para baixa tensão em corrente alternada e 1.500 volts, corrente contínua. O sistema elétrico, representado a seguir, apresenta as fases geração, transmissão e distribuição.

Imagem associada para resolução da questão

Fonte: CREDER, Hélio. Instalações elétricas. 2021

Compete ao subsistema de transmissão:


A

distribuir a baixa tensão aos centros consumidores


B

converter alta tensão em baixa tensão para alimentar o gerador


C

transmitir energia aos rotores de turbinas, nos quais estão acoplados, no mesmo eixo, os rotores dos geradores de eletricidade


D

transportar a energia elevada, através da subestação T-1, em função da potência a ser transmitida e das distâncias aos centros consumidores

Em linhas de transmissão de energia elétrica é comum o acontecimento de um efeito nas superfícies condutoras, o qual é resultado do contato de um campo elétrico intenso e elevado com partículas de ar, umidade ou poeira, resultando em emissão de luz sempre que as partículas são ionizadas. Esse efeito é chamado de:


A

Efeito Corona.


B

Efeito Pelicular.


C

Efeito Joule.


D

Efeito de Centelha Luminosa.


E

Efeito Fotoelétrico.

A transmissão e distribuição de energia ao longo das redes elétricas são feitas em alta tensão (AT) e média tensão (MT). Pode-se afirmar que a principal razão para utilização de níveis elevados de tensão na transmissão e distribuição se deve:


A

ao aumento da potência transmitida para o mesmo nível de tensão.


B

à redução de perdas ôhmicas ao longo da rede elétrica para a mesma potência transferida.


C

ao aumento da corrente elétrica que chega ao consumidor final.


D

à diminuição da estrutura de suporte e apoio da rede elétrica.

Através do modelo ABCD para linha de transmissão (LT) é possível a determinação de um circuito equivalente, conforme ilustrado a seguir. Os parâmetros ABCD são conhecidos como constantes genéricas do quadripolo equivalente de uma LT de parâmetros distribuídos.


Imagem associada para resolução da questão


Figura: Correspondência entre os modelos ABCD e o modelo π do quadripolo associado a uma linha de transmissão.


Assinale a alternativa CORRETA que corresponde à relação das grandezas da barra emissora, VE e IE, respectivamente, para o modelo equivalente:


A


B


C


D


E

Os estudos de rejeição de carga têm como objetivo:


A

Identificar se a compensação reativa definida para a linha é adequada.


B

Identificar se os recursos de controle de tensão, a montante da manobra, são suficientes para garantir as condições de pré-manobra necessárias.


C

Pesquisar as máximas tensões de regime permanente e dinâmico na extremidade da linha de transmissão e nas barras das subestações.


D

Subsidiar a especificação de equipamentos nos estudos de transitórios eletromagnéticos associados a manobras condicionadas ao comportamento dinâmico do sistema.

Um sistema elétrico é constituído de equipamentos e materiais necessários para transportar a energia elétrica desde a “fonte” até os pontos de utilização. A etapa que consiste no transporte da energia elétrica, em tensões elevadas, desde as usinas até os centros consumidores é denominada:


A

geração


B

transmissão


C

distribuição primária


D

distribuição secundária


E

subtransmissão

Seja uma linha de transmissão ideal de 300 kV, com comprimento elétrico equivalente ɵ = π/3 radianos e impedância característica Zc = 300 Ω. Suponha a linha em vazio e energizada por uma fonte ideal de 300 kV, entre fases. Para que a tensão em vazio seja igual à tensão nominal da linha, a potência reativa trifásica, em Mvar, dos reatores a serem instalados em cada extremidade é:

A
Imagem associada para resolução da questão

B
Imagem associada para resolução da questão

C
Imagem associada para resolução da questão

D
Imagem associada para resolução da questão

E
Imagem associada para resolução da questão

Equipamentos instalados na parte superior das torres das linhas de transmissão para evitar que descargas atmosféricas atinjam os condutores de fase são


A

cabos guarda.


B

fusíveis limitadores secundários.


C

isoladores de suspensão.


D

religadores de transmissão.
