Questões de Concurso sobre Representação em valores por unidade (p.u.)

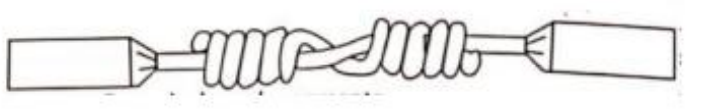

Assinale a alternativa que define corretamente qual é o tipo de emenda de fios representado pela ilustração seguir:

Fonte: 1 https://gesep.ufv.br/

Um transformador de 50 MVA e 150 kV possui reatância igual a j0,10 pu. Esse transformador encontra-se em um local onde as bases do sistema são: S=100 MVA e V=100 kV.

O valor da reatância desse transformador para a nova base é

Um sistema de energia elétrica de corrente alternada é constituído por um gerador síncrono trifásico de rotor cilíndrico conectado a um barramento de tensão constante, através de cinco linhas trifásicas paralelas, cada linha tendo uma reatância de 0,5 pu (valor por unidade). A reatância síncrona do gerador é de 0,875 pu. A tensão no barramento é mantida constante e é igual a 1,0 pu e a tensão de excitação do gerador é 1,6 pu. A potência máxima transmitida, em pu, quando uma das linhas é desligada e a excitação do gerador é mantida constante, é igual a

Você é o Engenheiro responsável por auxiliar na implementação do Plano Estratégico de Gestão de Ativos em uma indústria de grande porte. A diretoria solicitou um relatório com uma análise crítica considerando os cenários: substituição de uma linha de produção antiga ou a sua reforma (retrofitting). Para fundamentar sua decisão técnica sob a ótica da norma ABNT NBR ISO 55000, é necessário compreender a definição de "Valor" e o escopo da gestão de ativos ao longo do tempo.

Com base nos princípios e terminologia da norma citada, assinale a opção correta.

Em um sistema elétrico trifásico com base S_base=100$\sqrt{3}$ MVA e V_base = 20 kV, ocorreu uma falta fase-terra. A tensão de pré-falta é igual a 0,8 p.u., e as impedâncias de sequência vistas no ponto de falta, em p.u., são:

• Z₁ = j0,10 p.u.

• Z₂ = j0,10 p.u.

• Z₀ = j0,20 p.u.

A corrente de curto-circuito fase-terra no ponto de falta em p.u. e em ampères é igual a

O transformador trifásico de um sistema de distribuição de energia elétrica é ligado diretamente aos terminais do gerador trifásico de uma usina hidrelétrica. Os dados de placa do transformador mostram os seguintes parâmetros: potência trifásica de 1.000 kVA, 13,8 kV / 220 V – 127 V e X_t = 0,12 pu. Os dados de placa do gerador são de 1.500 kVA, 13,8 kV e X_g = 0,25 pu. O valor da reatância, em pu (valor por unidade), do transformador, considerando como base do sistema elétrico os dados nominais do gerador, é igual a

Um gerador síncrono será instalado em uma indústria, e seus parâmetros foram fornecidos pelo fabricante nas seguintes bases:

• potência base do fabricante: 250 MVA;

• tensão base do fabricante: 15 kV; e

• reatância síncrona informada: 0,25 pu.

Contudo, o projeto do sistema elétrico da indústria utiliza as seguintes bases de cálculo:

• tensão base do projeto: 20 kV; e

• corrente base do projeto: 7,5 kA.

Com base nessas informações, qual é o valor da reatância síncrona do gerador convertido para a base do projeto?

O sistema de valores por unidade (pu) é amplamente utilizado na análise de sistemas elétricos de potência para simplificar os cálculos de grandezas elétricas, eliminando a necessidade de lidar com diferentes unidades físicas. Esse sistema normaliza as grandezas elétricas em relação a valores base de potência e tensão, permitindo que as análises sejam feitas de forma mais uniforme, independentemente da escala de tensão ou corrente no sistema. Um transformador trifásico possui os seguintes dados nominais: 500 kVA, 13,8 kV no lado primário e 440 V no lado secundário. Em uma análise de valores por unidade, as bases de potência e tensão são definidas como 500 kVA e 13,8 kV no lado primário. Com uma corrente no lado primário de 20 A, determine o valor correspondente da corrente em por unidade (pu).

A análise de um sistema elétrico de potência em valores por unidade (pu) tem como vantagem o fato de a tensão e a corrente de saída de um transformador terem o mesmo valor numérico.

Os valores nominais de um equipamento em um sistema de potência são 10 MVA, 100 kV e reatância de 0,04 p.u.. Os valores de base no setor onde esse equipamento se encontra são 50 MVA e 200 kV. O novo valor em p.u. dessa reatância para a nova base é:

Na análise de sistemas elétricos, a adoção de valores por unidade (p.u.) leva à possibilidade técnica

I de adoção de valores nominais como referências para cálculos e comparações.

II de referenciação dos componentes que estão em paralelo como se estivessem em série.

III de se desprezarem erros grosseiros.

Assinale a opção correta.

As representações do número decimal 135 nas formas hexadecimal e binária são, respectivamente:

Na representação de um sistema elétrico em valores por unidade, o valor numérico da tensão de linha é igual ao valor numérico da tensão de fase.

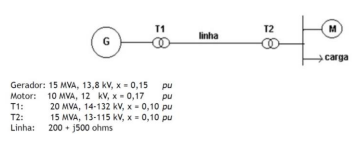

Considere o diagrama unifilar do sistema de potência apresentado a seguir:

Considerando-se a tensão de base V_b = 100 kV na linha e a potência de base de S_b = 10 MVA, a impedância da linha de transmissão em PU vale

De acordo com o esboço da imagem senoidal de tensão ou corrente, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

• Valor médio = 0,637 vezes o valor de pico.

• Valor eficaz = 0,707 vezes o valor de pico.

( ) 1 representa o valor de pico.

( ) 4 representa o valor instantâneo.

( ) 3 representa o valor médio.

( ) 2 representa o valor eficaz.

( ) 2 representa o valor médio.

( ) 3 representa o valor eficaz.

A ordem correta dos preenchimento dos parênteses, de cima para baixo, é:

Unsigned Double Integer (UDINT) é um tipo de dado padrão utilizado na programação de Controladores Lógicos Programáveis. O intervalo de valores possíveis, para variáveis do tipo UDINT, compreende os números inteiros de 0 até

Uma subestação abaixadora composta de um transformador na configuração delta-estrela de 10√3 MVA apresenta tensão e corrente de curto-circuito na entrada da subestação iguais a 20 kV e 1 kA. As bases adotadas para o setor onde o transformador se encontra são iguais aos seus valores nominais. A reatância do sistema elétrico que alimenta a subestação, é de

O comportamento do NTC estã representado pelo seguinte gráfico:

Em uma linha de transmissão cuja tensão base V_LL é de 240 kV e a potência base é de 60000 kVA, um engenheiro eletricista verificou os valores da tensão e potência existentes fase-neutro (por fase) de 125 kV e 15000 Kva, respectivamente. Considerando a linha equilibrada, os valores por fase verificados representados em PU da tensão e potência são, respectivamente:

Em estudos de sistemas elétricos de potência, o uso do sistema por unidade (p.u.) é fundamental para simplificar cálculos e análises. Sobre as características e vantagens do sistema por unidade, assinale a alternativa correta:
