Questões de Concurso sobre Representação em valores por unidade (p.u.)

A análise de sistemas de potência exige cálculos precisos para garantir a operação eficiente e segura. Sobre o uso de valores por unidade (pu), marque a alternativa correta:

Considere uma subestação dotada de um transformador na configuração delta-estrela de 50√3 MVA. A tensão e a corrente de curto-circuito, na entrada da subestação, são iguais a 50 kV e 2 kA. A reatância do sistema reduzido do sistema elétrico que está conectado à subestação, considerando que a base adotada para o setor da entrada corresponde aos valores nominais do transformador, é

Em uma rede trifásica cujos valores de base são 138 MVA e 138 kV, uma corrente de 800A equivale a 0,8 p.u.

Para um transformador elevador de tensão com relação 1:10, a reatância em p.u. será 10 vezes menor se os valores base utilizados forem os do lado de baixa tensão.

Em uma linha de distribuição trifásica ocorreu um curto-circuito de uma fase para outra fase. A tensão base adotada para o local da falta é de 400 V e a tensão de pré-falta igual a 360 V. O somatório das resistências de sequências, positiva e negativa é igual a 3,6 Ω e a potência de base é igual a 200 kVA.

A corrente de falta é

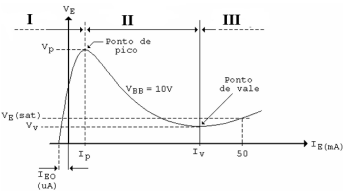

Conforme a curva característica de um transistor de unijunção é mostrada no gráfico abaixo, a região II indica:

Um transformador monofásico de 100 kVA e tensões primária e secundária de 2 kV / 200 V possui resistência por fase de 0,2 ohms no lado de alta-tensão. Tendo como base os valores nominais do transformador, o valor da resistência em sistema por unidade é de:

Uma impedância com valor em p.u. igual a z = 0,10 + j, considerando-se um sistema em que S_b = 50 MVA e V_b = 100 kV, equivale, em ohms, à

Na representação convencional de um sistema elétrico em pu, a tensão de base é a mesma em todo o sistema, mas a potência de base pode variar para cada trecho dele.

Cada organização deve definir quais indicadores de manutenção industrial vão conseguir medir os resultados do seu planejamento estratégico. O (tempo de manutenção programada / horas totais de manutenção) x 100, refere-se ao seguinte indicador:

Uma das vantagens da definição do sistema em p.u. é o fato de não se utilizar a raiz quadrada de três no cálculo da corrente de base de um circuito trifásico.

Um ambiente de um apartamento é representado em um software por um polígono fechado. As coordenadas do polígono são (5;5), (10;5), (5;10).

Assinale a alternativa que apresenta em ordem a área e o perímetro do polígono desenhado.

Um equipamento elétrico de potência e tensão iguais a 1,0 MVA e 50 kV possui uma reatância de 0,02 pu. As bases no setor onde esse equipamento está instalado são iguais a 4,0 MVA e 100 kV.

O valor da reatância para a nova base é:

Considerando um gerador de 50 MVA e 10 kV que possui uma reatância de 12%, pode-se afirmar que, se esse gerador for conectado a um sistema de 100 MVA, o valor da reatância do gerador será de:

Considere que a linha de transmissão possui uma reatância indutiva aferida de X_LT = 60Ω de base para representação por unidade uma potência trifásica de Sb=50MVA bem como a tensão nominal relacionada a cada trecho do sistema como tensão de base V_b. A representação em P.U. da impedância da linha de transmissão pode ser aproximada por:

A representação de um sistema trifásico em valores por unidade (pu) tem a vantagem de que, em pu, o valor da tensão de linha de um sistema é igual ao valor da tensão fase-neutro.

Se um gerador síncrono de 100 MVA/13,8 kV e reatância síncrona de 1 pu, com base nos seus valores nominais, for ligado a um sistema elétrico cuja potência aparente de base seja de 1.000 MVA, então a reatância síncrona do gerador, representada nesse sistema, será igual a 10 pu.

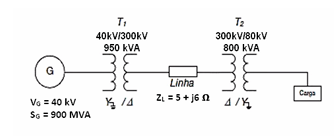

O diagrama unifilar da figura a seguir ilustra um sistema elétrico composto por um gerador, dois transformadores, uma linha de transmissão e a carga. Considerando como bases a potência do gerador e os valores nominais de tensão de cada equipamento, qual é, aproximadamente, o módulo em pu da impedância da linha Z_L?

Um equipamento com reatância de 0,02 p. u. , 20 MVA e 400 kV está instalado em um setor de um sistema elétrico, onde as bases são iguais a 80 MVA e 200 kV.

O novo valor dessa reatância para a nova base é:

Em um sistema onde os valores de base para a representação em sistema por unidade são 200 kVA e 2000 V, uma resistência de 0,5 pu equivale, em ohms, ao valor
