Questões de Concurso sobre Representação em valores por unidade (p.u.)

Um equipamento de reatância de 0,1 pu para seus valores nominais de potência e tensão de 20 MVA e 200 kV faz parte de um sistema elétrico de potência. Os valores de base adotados no setor do equipamento são 100 MVA e 100 kV.

__

O valor em dessa reatância para a nova base é:

Um cabo cuja impedância em série é 0,1 + j⋅0,3 pu em uma base de 100 MVA e 10 kV está conectado a uma carga de impedância 1,0 + j⋅0,2 pu em uma base de 200 MVA e 20 kV. Se assumidos os valores-base como 100 MVA e 10 kVA, a impedância série combinada é

Um transformador trifásico separa dois setores de um sistema elétrico. O seu lado primário está conectado ao setor com 320 kV de tensão de linha e o lado secundário está conectado ao setor com 80 kV de tensão de linha e a tensão de base adotada no setor ligado ao primário é de 60 kV.

A tensão de base e a tensão em p.u no setor conectado ao secundário do transformador são iguais a

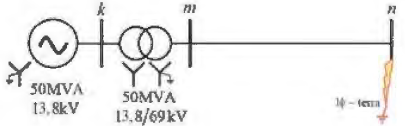

Conforme figura a seguir, um sistema elétrico é formado por um gerador de 50MVA e 13,8kV, ligado em estrela, aterrado e conectado a um transformador estrela/estrela-aterrada de 50MVA e 13,8/69kV. Esse transformador está conectado a uma linha de transmissão. Ao final da linha ocorre um curto-circuito monofásico a terra na fase a.

Considerando o transformador de núcleo envolvente e os dados apresentados, a corrente (em pu) nessa fase (l_a) de curto-circuito será:

Uma subestação industrial possui um transformador de 450 kVA de potência. A potência de curto-circuito na entrada dessa subestação é de 225 kVA. A tensão e a potência de base na entrada da subestação são iguais aos valores nominais do transformador.

A reatância reduzida do sistema, por unidade (pu), é igual a

Os dados nominais de tensão e potência de um equipamento instalado em um sistema de potência são iguais a 80 MVA e 400 kV. A reatância desse equipamento para seus valores nominais é igual a 0,4 pu.

Considerando que as bases adotadas para o setor onde esse equipamento se encontra são iguais a 360 MVA e 200 kV, o valor da reatância corrigida desse equipamento é igual a

O seu valor em pu é:

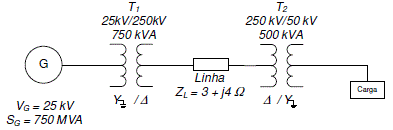

A figura a seguir apresenta um sistema elétrico de potência (SEP) hipotético, que é formado por um gerador, dois transformadores, uma linha de transmissão e uma carga.

Tomando como bases a potência do gerador e os valores nominais de tensão de cada região do SEP, o módulo em pu, da impedância Z_L é

Em um circuito monofásico tem-se uma potência de 1000 VA e tensão de 400 V, sendo estes os valores de potência e tensão base do circuito. Quanto ao valor da impedância por unidade de uma carga de 150 Ω, assinale a alternativa correta.

Mudando-se as bases para 13,2 kV e 25 MVA, o novo valor pu da impedância de 4 Ω será:

Um transformador de 1000 kVA-14.000/300V tem seu valor de impedância tomada no secundário iguala 0.9Ω. O seu valor por unidade (pu) no secundár io é igual a:

Um transformador trifásico de 200MVA, 138kV/400kV, tem uma reatância de dispersão de 10%. Supondo que os valores base do sistema, no lado de maior tensão, sejam 500kV e 100MVA. Assinale a alternativa que apresenta o valor por unidade (pu) da reatância do transformador na base do sistema.

Em um sistema monofásico, com tensão de base V_b1 = 220 V e potência de base S_b1 = 1.100 VA, uma determinada impedância tem o valor de 1+2j pu.

Analise as afirmativas abaixo acerca da aplicação do conceito de valor por unidade em sistemas elétricos de potência trifásicos.

1. Uma quantidade no sistema por unidade é definida como a razão entre o valor real da grandeza e o valor base da mesma grandeza.

2. A corrente base em um componente pode ser calculada como a razão direta entre a potência base trifásica e a tensão base de linha do componente.

3. A impedância base em uma barra do sistema pode ser calculada a partir da razão direta entre valor da tensão base de linha da barra ao quadrado e a potência base trifásica.

Assinale a alternativa que indica todas as afirmativas corretas.

Um alimentador monofásico parte de uma cabine primária com tensão de 2,2 [kV] para energizar um transformador com relação 2200:220, com potência de base de 500,0 [kVA] e impedância de curto-circuito de 0,007 + j.0,024 [p.u]. Considerando que a impedância do alimentador é desprezível e que a cabine primária fornece tensão de 1,0 [p.u], o fasor, em coordenadas retangulares, da tensão no secundário do transformador, em [V], quando esse atende a uma carga com impedância de 0,993 – j.0,024 [p.u], é de, aproximadamente:

Em um determinado setor de um sistema elétrico onde se encontra uma linha de transmissão de 500 $\Omega$, adotaram- se como bases a tensão de 200 kV e a potência de 4,0 MVA.

A impedância dessa linha de transmissão em pu é igual a
