A análise de faltas em sistemas elétricos de potência é, em geral, feita através das denominadas componentes simétricas. Com base nos conceitos fundamentais de componentes simétricas e de faltas em sistemas de potência, assinale a opção correta.

Em um sistema elétrico trifásico com base S_base=100$\sqrt{3}$ MVA e V_base = 20 kV, ocorreu uma falta fase-terra. A tensão de pré-falta é igual a 0,8 p.u., e as impedâncias de sequência vistas no ponto de falta, em p.u., são:

• Z₁ = j0,10 p.u.

• Z₂ = j0,10 p.u.

• Z₀ = j0,20 p.u.

A corrente de curto-circuito fase-terra no ponto de falta em p.u. e em ampères é igual a

A presença de harmônicas em sistemas elétricos está associada, principalmente, à operação de cargas não lineares e pode causar diversos impactos na qualidade da energia.

Com base nesses aspectos, assinale a afirmativa correta.

O estudo das Componentes Simétricas é fundamental para entender os sistemas trifásicos desequilibrados, em particular, quando se realiza a análise de curto-circuitos.

Com relação à teoria das Componentes Simétricas aplicada a sistemas trifásicos, conclui-se que a(s)

Em um sistema trifásico, as tensões de fase (em pu) são V_a = 1, V_b = 0,5a e V_c = 0,5a², em que a = 13120°, com as propriedades a³ = 1 e 1 + a + a² = 0. Considerando a decomposição em componentes simétricas (V₀ é a componente de sequência zero, V₁ é a componente de sequência positiva, V₂ é a componente de sequência negativa), os valores de V₀, V₁ e V₂ (em pu) e a sequência predominante (maior módulo) são:

A corrente de sequência positiva (I_a1) de um circuito elétrico trifásico a três fios, usando o método das componentes simétricas, onde as correntes de linha do sistema são iguais a I_a = 6 ∠0°, l_b = $\sqrt{3}$ ∠- 150° e l_C = $\sqrt{3}$ ∠150°, é de

No estudo de sistemas elétricos de potência, as componentes simétricas são amplamente utilizadas para análise de faltas assimétricas.

Sobre esse assunto, considere as afirmativas abaixo:

I. As componentes simétricas de um sistema trifásico desequilibrado consistem em três sistemas simétricos: sequência positiva, sequência negativa e sequência zero.

II. A componente de sequência positiva representa um sistema trifásico equilibrado que gira no mesmo sentido do campo magnético do sistema original.

III. A componente de sequência zero é sempre nula, independentemente do tipo de falta, uma vez que representa um desequilíbrio temporário.

Está correto o que se afirma em

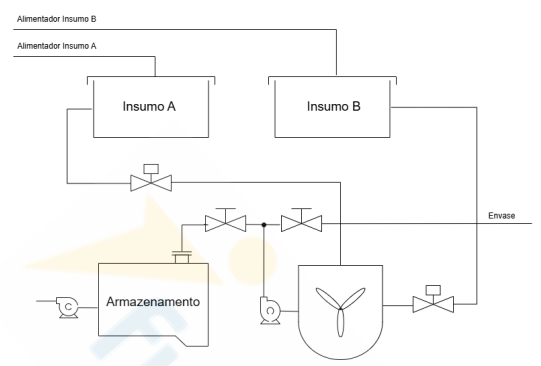

No projeto de automação industrial, o diagrama PFD/P&ID da figura abaixo mostra uma linha de produção. Com base na figura, qual alternativa identifica corretamente os principais símbolos e sequência funcional?

A respeito de uma falta assimétrica, avalie as afirmativas a seguir.

I. Em uma falta monofásica, a não existe corrente de sequência zero.

II. Uma falta entre duas fase e terra a corrente de falta depende somente das sequências positiva e negativa. envolvimento do neutro, não existe componente de sequência zero.

III. Em uma falta bifásica provoca uma assimetria entre as tensões de linha.

Está correto o que se afirma em

A função de proteção tradicional de sequência negativa de transformadores de potência é implementada comparando-se a corrente de sequência negativa de cada lado com um liminar mínimo.

Um sistema elétrico possui as seguintes impedâncias de sequência vistas do ponto de falta:

𝑍₁ = 𝑗0,30 𝑝𝑢 (sequência positiva)

𝑍₂ = 𝑗0,30 𝑝𝑢 (sequência negativa)

𝑍₀ = 𝑗0,90 𝑝𝑢 (sequência zero)

Considere uma falta monofásica à terra e uma falta trifásica, ambas com tensões de pré-falta iguais a 1,0 pu.

As correntes de faltas são respectivamente iguais a

Em um sistema elétrico trifásico, a ocorrência de uma falta (curto-circuito) desequilibrada, como uma falta fase-terra, exige o uso do método das componentes simétricas para a sua análise. Qual das seguintes sequências de componentes simétricas é necessária para representar uma falta fase-terra?

As faltas assimétricas são responsáveis pela maior parte dos defeitos em sistemas de potência e exigem modelagem adequada por meio do método das componentes simétricas para sua correta análise.

Sobre o cálculo de correntes de falta, assinale a afirmativa correta.

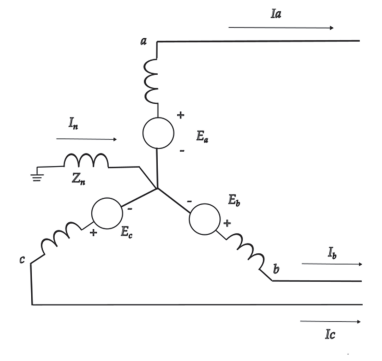

Um gerador síncrono operando em vazio, ligado em Y e solidamente aterrado, opera com tensão terminal de 1 p.u. e possui as seguintes impedâncias de sequência:

• impedância de sequência positiva: j0,25 p.u.

• impedância de sequência negativa: j0,25 p.u.

• impedância de sequência zero: j0,10 p.u.

Considerando-se que, em um dado momento de sua operação, ocorra uma falta fase-fase no gerador, o módulo da corrente de falta, em kA, em uma das fases com defeito é aproximadamente

Na configuração estrela em sequência positiva, as tensões de linha estão atrasadas em 30° em relação às tensões de fase.

Após a instalação de novos inversores de frequência em um setor crítico da planta, ocorreram oscilações perceptíveis na tensão do barramento principal, acompanhadas de aquecimento anormal em alguns motores de indução e desgaste acelerado em um banco de capacitores utilizado para correção do fator de potência. Um diagnóstico preliminar apontou que o conteúdo harmônico estava acima do limite aceitável, comprometendo a qualidade da energia. Durante a análise, verificou-se que a frequência fundamental do sistema era de 60 Hz e foi detectada a presença de componentes harmônicas de 180 Hz, 300 Hz e 420 Hz. Considerando esse cenário, assinale a alternativa que apresenta corretamente as ordens harmônicas presentes no sistema.

As componentes simétricas da tensão em um ponto de um sistema elétrico são:

• Sequência positiva: 𝑉₁ = 100∠0^∘ V

• Sequência negativa: 𝑉₂ = 20∠ − 90^∘ V

• Sequência zero: 𝑉₀ = 10∠30^∘ V

O argumento de 𝑉𝑎 , em graus, é igual a

Na faixa de passagem, a impedância de entrada vista pela fonte de sinal v_e é menor que 5 kΩ.

Uma fonte de alimentação conectada à rede CA (Corrente Alternada) senoidal foi analisada por um engenheiro eletricista, que constatou parâmetros críticos a serem corrigidos. Tal solução obteve rápida resposta graças ao uso de fasores. Sobre fasores e impedância, assinale a alternativa correta.

Impedância constitui a medida da capacidade de resposta de componentes elétricos percorridos por corrente alternada.
