Questões de Concurso sobre Impedâncias de sequência e diagramas de sequências (componentes simétricos)

Considere que um sistema trifásico desequilibrado de correntes seja dado por:

$I_a^{{}^{\bullet }}=10\underline{|30º}A$

$I_b^{{}^{\bullet }}=30\underline{|-60º}A$

$I_c^{{}^{\bullet }}=15\underline{|145º}A$

A magnitude da corrente de sequência positiva $(I_{a+}^{{}^{\bullet }})$ é:

O operador $\alpha$ é dado por: $\alpha$ =1∠120^𝑜. A tensão 𝑉_𝐴, em função de seus componentes simétricos é:

Um transformador de 200kV/10kV e 5MVA apresenta uma impedância, reportada em sua placa, de 2% + j6%. Em um sistema onde, no lado de alta, as bases sejam 400kV e 30MVA, sua impedância é:

Em transformadores trifásicos com conexão estrela aterrado-delta, a impedância que os representa no circuito equivalente de sequência zero é apenas um circuito aberto.

Se as tensões de fase V_a, V_b e V_c de um sistema trifásico simétrico estiverem em sequência negativa, então, considerando-se V_a como referência, V_c estará com defasagem de −120°.

Em circuitos trifásicos, as componentes simétricas são utilizadas para decompor um sistema desbalanceado em sistemas balanceados.

Considere uma fonte ideal, trifásica em estrela aterrada, a 4 fios, que alimenta duas cargas perfeitamente resistivas, denominadas carga ALFA e carga BETA.

A carga ALFA é bifásica, alimentada pelas fases R e S.

A carga BETA é monofásica, alimentada pela fase T, e drena corrente de módulo idêntico à consumida pela carga ALFA.

Desprezando a impedância da linha que conecta a fonte às cargas, sobre esse sistema é correto afirmar que

Com base no esquema apresentado, assinale a alternativa que identifica o significado das impedâncias Z1 até Z6 respectivamente:

Sabe-se que em um SEP, na barra 3, estão ligados uma carga e um transformador. A impedância da carga é j0,5pu e do transformador é j0,1pu. Sabe-se também que o transformador tem seu primário ligado em triângulo e seu secundário em estrela não-aterrada e que a carga está ligada ao secundário. O elemento (3,3) da matriz das admitâncias de barra de sequência zero é:

Em um SEP, ocorre um curto-circuito bifásico sem terra, em uma barra X. Os elementos de sequência positiva, negativa e zero da matriz das impedâncias de barra, na posição (X,X), são, respectivamente, j0,35pu, j0,45pu e j0,2pu e a tensão de falta na barra X é 1pu. A corrente de falta de sequência negativa, na barra X, é:

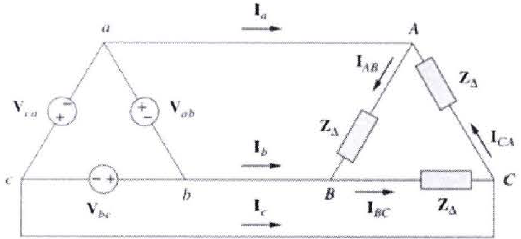

Uma carga Z_Δ, cuja impedância é igual a 8+8j Ω, foi conectada ao circuito trifásico apresentado na figura abaixo. Considerando que V_ab possua módulo de 128 V, defasagem nula e a sequência seja positiva, qual será o módulo e a defasagem da corrente de linha l_a?

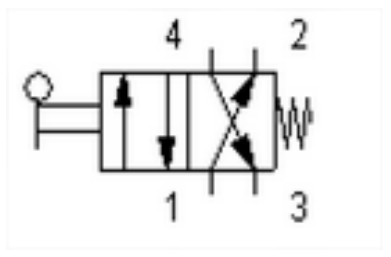

Considerando o circuito abaixo, escolha a alternativa CORRETA com relação à representação da válvula.

No que concerne ao estudo de curtos-circuitos com as componentes simétricas, assinale a alternativa correta.

O transformador dimensionado para a subestação apresenta impedância equivalente complexa dada por (0,02 + j. 0,06) pu. Sabendo que no intervalo de maior carregamento o fator de potência é 0,8 indutivo, qual será a regulação de tensão porcentual nas cargas no período considerado?

Em um sistema trifásico desequilibrado verifica-se que os fasores das correntes são 𝐼_𝑎 = 6∠0^𝑜 𝐴, 𝐼_𝑏 = $\sqrt{3}$ ∠−90^𝑜 𝐴 e 𝐼_𝑐 = $\sqrt{3}$ ∠90^𝑜 𝐴. Nessas condições, a componente de sequência positiva 𝐼_𝑎+ é, aproximadamente,

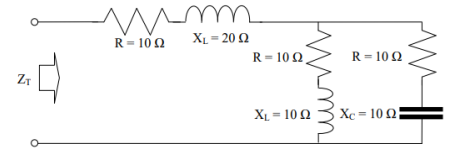

Quanto vale a impedância equivalente (ZT) da associação a seguir?

Os curtos-circuitos podem ser classificados em simétricos e assimétricos. Analise as seguintes afirmativas sobre esse tema:

I. Para se calcular o efeito de um curto-circuito simétrico, as componentes de sequência necessárias incluem sequências positiva e negativa.

II. O cálculo da corrente de curto-circuito pode ser realizado utilizando-se componentes simétricas, que são denominadas alternada, independente e contínua.

III. Um exemplo de curto-circuito assimétrico é o diferencial-residual.

Assinale

Conhecer os valores das impedâncias de sequência negativa e de sequência zero de um gerador trifásico é imprescindível para o cálculo da corrente de falta nos terminais desse gerador no caso de uma falta trifásica para a terra.

Ainda baseado no mesmo sistema trifásico da imagem anterior, suponha que devemos realizar a substituição do Gerador. O novo equipamento possuirá as mesmas características nominas de tensão trifásica equilibrada defasada de 120°, contudo, agora o Gerador opera através da sequência de fase negativa. Com a permanência de V_an= 110 /0° podemos

O método das componentes simétricas aplicado a circuitos trifásicos consiste em transformar circuitos desequilibrados em três circuitos equilibrados, denominados: sequência zero, sequência positiva e sequência negativa. Considere um circuito trifásico, com condutor de neutro, onde os fasores das correntes são: 𝐼_𝑎 = 7,16∠0^𝑜A; 𝐼𝑏 = 2,31∠240^𝑜A e 𝐼_𝑐 = 2∠90^𝑜A. Nessas condições, a corrente de sequência zero é, aproximadamente:
