Questões de Concurso sobre Impedâncias de sequência e diagramas de sequências (componentes simétricos)

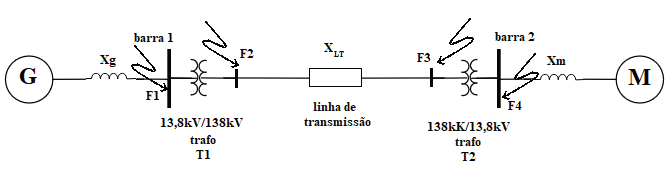

A respeito do SEP simplificado anterior considere uma falta trifásica que pode vir a ocorrer em um dos pontos indicados dos F1, F2, F3 ou F4 conforme a imagem a seguir:

Sabendo que Z_th trata-se da impedância equivalente do SEP visa do ponto de falta, a falha trifásica que resulta no maior valor de Z_th se localiza em:

Um transformador trifásico Yd11 apresenta primário de 345,0 kV e secundário de 120,0 kV, com potência nominal de 200,0 MVA e reatância de curto circuito de 6,0 %. O centro estrela do primário está isolado e é alimentado em sequência positiva. Nessas condições a defasagem entre a tensão de linha VAB no primário e a tensão de linha VAB no secundário, e o circuito de sequência zero do transformador são, respectivamente:

Em um sistema elétrico radial de potência, em que uma carga é alimentada por meio de um transformador na configuração Delta-Delta, ocorre o contato de uma das fases do secundário desse transformador com o terra.

A corrente elétrica de sequência positiva relativa a essa falta é igual a:

As tensões de um sistema trifásico desequilibrado, que opera com sequência de fases ABC, são dadas por: V _A ​ =120∠0 ∘ V; V _B ​ =220∠−90^∘ V; V _C ​ =100∠90^∘ V. A componente de sequência zero da tensão da fase A deste sistema vale:

A figura abaixo representa uma determinada máquina de impedância $\stackrel{.}{Z}$ = 20 |60º $\Omega$, alimentada pela tomada da rede elétrica local (aqui chamada gerador) em tensão alternada e com a expressão v_g(t) = $\sqrt{2}$ $\cdot$ 220 $\cdot$ cos(377 $\cdot$ t) V.

É correto afirmar:

Ao decompor as tensões de um sistema elétrico trifásico em componentes simétricas, aquela referente à sequência negativa tem a função de:

Um transformador de 50 kVA e relação de transformação de 12000:380 V tem uma impedância em série equivalente de 0,01 + j∙0,02 por unidade.

Qual a impedância série equivalente em ohms referida ao lado de alta tensão?

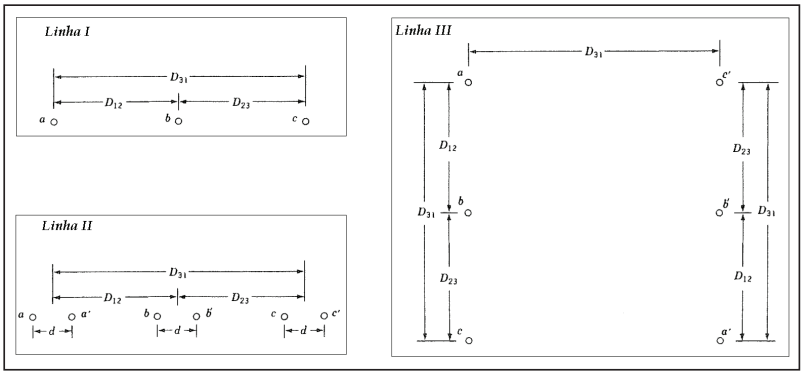

A Figura 4 apresenta a seção transversal de três linhas trifásicas, nomeadas de linhas I, II e III. As distâncias D₁₂ e D₂₃ são iguais a 10 metros; a distância d é igual a 0,5 metro; todos os condutores possuem seções transversais idênticas e as linhas são perfeitamente transpostas.

Figura 4

Sobre as reatâncias série de sequência positiva das linhas, é correto afirmar que

De acordo com a teoria das componentes simétricas, a potência complexa trifásica pode ser obtida pela soma das potências complexas monofásicas calculadas para cada um dos circuitos equivalentes monofásicos de sequência zero, positiva e negativa.

A Impedância (Z) é a somatória fasorial da Resistência (R) e da Reatância (X) que pode ser capacitiva ou indutiva. O inverso da Impedância é a Admitância (Y). Com essas informações, qual das alternativas apresenta os nomes e os símbolos das grandezas elétricas que consideram o inverso da Resistência e o inverso da Reatância, respectivamente.

Um engenheiro eletricista recebeu o seguinte diagrama de sistema de comando de uma máquina da fábrica onde trabalha:

Em relação ao diagrama, o engenheiro pode afirmar que

Para as matrizes de impedâncias nodais, também conhecidas como matrizes Z_bus ou Z_barra, de sequência zero, positiva e negativa, as quais são muitas vezes empregadas para o cálculo de faltas em sistemas elétricos de potência, os elementos da diagonal principal de cada uma das referidas matrizes correspondem às impedâncias equivalentes próprias de sequência de cada uma das barras do sistema.

Em faltas simétricas, as componentes de sequência positiva, de sequência negativa e de sequência zero são iguais; por outro lado, nas faltas assimétricas, como as componentes são diferentes entre si, a análise das faltas segue lógica diferente para cada tipo de falta.

Em um desenho elétrico predial, a fiação de um circuito é representada por meio de símbolos específicos para cada tipo de condutor, como, por exemplo, linhas contínuas para condutores fase e linhas tracejadas para condutores neutro e de proteção.

No software AutoCad podemos utilizar de atalhos como meio de produtividade e eficiência. Marque a sequência CORRETA para alternar os modos de desenho:

I. F3

II. F5

III. F8

IV. F10

( ) Alternar modo ortogonal

( ) Alternar modo de snap do objeto

( ) Alternar modo polar

( ) Alternar plano isométrico

Três componentes elétricos foram agrupados em paralelo, formando o arranjo mostrado na Figura.

Sabe-se que R = 10 Ω, L = 1 mH e C = 0,8 mF.

Caso esse arranjo seja alimentado por uma fonte de tensão senoidal, com frequência de operação w = 1000 rad/s, qual deverá ser sua impedância, em ohms?

Um gerador trifásico alimenta uma carga monofásica ligada entre a fase A e o terra. A linha de transmissão pela qual se dá a alimentação é trifásica.

A expressão da potência monofásica solicitada pela carga em função das componentes simétricas é:

A impedância de uma porção de um circuito é dada por $Z=\sqrt{R^2-L^2{\omega }^2}.$

.

Considerando que todos os parâmetros têm uma incerteza, assinale a alternativa que apresenta a incerteza $\Delta Z$ ܼda impedância.

Em decorrência de uma falta da fase A e terra sem impedância de contato, as tensões $V_{a2}$ e $V_{a0}$ são iguais a respectivamente a -0,32 p.u. e -0,47 p.u.

A tensão da componente simétrica de sequência positiva da fase A é:

No contexto de um trabalho apresentado no início do século XX, o engenheiro Charles LeGeyt Fortescue propôs uma transformação linear aplicada a circuitos polifásicos capaz de transportar as grandezas de circuito do domínio usual de cálculo, chamado de domínio das fases, para um outro domínio, denominado domínio das componentes simétricas (ou componentes sequenciais). A principal vantagem de tal transformação aplicada a sistemas elétricos polifásicos é a obtenção de circuitos monofásicos desacoplados, o que facilita sobremaneira a realização dos cálculos de tensões e correntes. Nesse sentido, considere a matriz de transformação inversa de Fortescue representada na sequência (sistemas trifásicos) que, ao ser multiplicada por um vetor contendo os fasores no domínio das fases, fornece os fasores no domínio das componentes simétricas, o que produz os chamados circuitos ou diagramas sequenciais (sequência positiva, sequência negativa e sequência zero).

-

$Q^{-1}=\frac{1}{3}\left[\begin{array}{ccc}1& 1& 1\\ 1& a& a^2\\ 1& a^2& a\end{array}\right]$ , em que $a=e^{j\frac{2\pi }{3}rad}=1\angle 120$º

-

Considere um sistema trifásico de sequência abc sob condição de curto-circuito franco entre as fases b e c.

-

Qual afirmação indica corretamente a representação dessa situação do ponto de vista dos diagramas sequenciais?
